申请日2017.09.30
公开(公告)日2018.01.19
IPC分类号C02F9/14; C02F103/14
摘要
本发明公开了一种可达到回用标准的涂装废水一体化撬装处理设备，包括若干存储池、芬顿反应器、集成过滤器、混凝沉淀池、二级沉淀池、A/O反应器、MBR反应器、活性炭过滤器、精密过滤器和超滤器，所述储存池包括导槽废液池、酸洗清洗液池、脱脂清洗液池、磷化清洗液池和生活污水，存储池均通过计量泵与芬顿反应器连接。本发明通过设定程序将不同槽液按比例泵入，然后通过芬顿反应器、集成过滤器、混凝沉淀、二级沉淀、A/O反应器、MBR反应器、活性炭过滤器、精密过滤器、超滤器等一些列集成设备，最后出水达到回用标准，整个一体化设备结构紧凑合理，处理效果稳定，不受涂装工厂各种废水周期性排放影响，出水水质稳定。
权利要求书

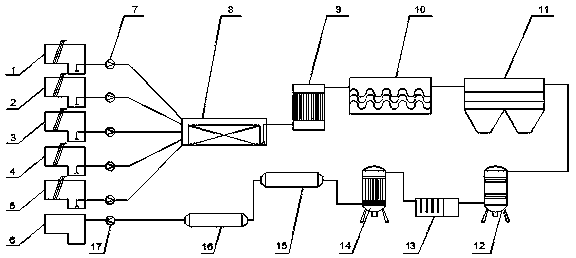

1.一种可达到回用标准的涂装废水一体化撬装处理设备，其特征在于：包括若干存储池、芬顿反应器(8)、集成过滤器(9)、混凝沉淀池(10)、二级沉淀池(11)、A/O反应器(12)、MBR反应器(13)、活性炭过滤器(14)、精密过滤器(15)和超滤器(16)，所述储存池包括导槽废液池(1)、酸洗清洗液池(2)、脱脂清洗液池(3)、磷化清洗液池(4)和生活污水(5)，存储池均通过计量泵(7)与芬顿反应器(8)连接，所述芬顿反应器(8)通过管路依次与集成过滤器(9)混凝沉淀池(10)、二级沉淀池(11)、A/O反应器(12)、MBR反应器(13)、活性炭过滤器(14)、精密过滤器(15)和超滤器(16)连接。
2.根据权利要求1所述的一种可达到回用标准的涂装废水一体化撬装处理设备，其特征在于：所述超滤器(16)出水口连接至回水存储池(6)。
3.根据权利要求2所述的一种可达到回用标准的涂装废水一体化撬装处理设备，其特征在于：所述超滤器(16)与回水储存池(6)间设置回收泵(17)。
4.根据权利要求1所述的一种可达到回用标准的涂装废水一体化撬装处理设备，其特征在于：所述集成过滤器(9)中至少包括PP棉滤芯、PPF滤芯和反渗透膜。
5.根据权利要求1所述的一种可达到回用标准的涂装废水一体化撬装处理设备，其特征在于：所述精密过滤器(15)优选为微孔膜筒式过滤器。
说明书
一种可达到回用标准的涂装废水一体化撬装处理设备
技术领域
本发明涉及污水处理技术领域，具体是一种可达到回用标准的涂装废水一体化撬装处理设备。
背景技术
车涂装废水污染物浓度高、成分复杂、水质变化大、可生化性差，是环保业内公认的高难度处理废水。
在涂装工艺生产中产生的废水主要分前处理废水、电泳涂漆废水和喷漆废水。前处理废水来自漆前表面处理的脱脂、磷化表面等工序，含有乳化油、表面活性剂、磷酸盐、重金属离子填料、溶剂等等。电泳涂漆废水产生于涂件上附着的浮漆和槽液的清洗过程，一般包括往离子洗水和超滤液;其成分与槽液成分相同，含有水溶性树脂(如环氧树脂、酚醛树脂等)，颜料(如炭黑、氧化铁红、铅汞等)，填料(如钛白粉、滑石粉等)，助溶剂(如三乙醇胺、丁醇等)和少量重金属离子。湿式喷涂室用水洗涤喷漆室作业区空气，空气中漆物和有机溶剂被转移到水中形成了废水;废水中含有大量的漆物颗粒，其水质由所用漆料(以硝基漆、氨基漆、醇酸漆和环氧漆为主)和溶剂(如乙醇、丙酮、脂类、苯类等)，助溶剂而定。
由于成分复杂，处理较难，现有的处理方法鲜有能够达到可回收利用的标准，而本发明提供专门用于涂装废水处理的一体化设备，能够使处理后的涂装废水达到回用标准。
发明内容
本发明的目的在于提供一种可达到回用标准的涂装废水一体化撬装处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种可达到回用标准的涂装废水一体化撬装处理设备，包括若干存储池、芬顿反应器、集成过滤器、混凝沉淀池、二级沉淀池、A/O反应器、MBR反应器、活性炭过滤器、精密过滤器和超滤器，所述储存池包括导槽废液池、酸洗清洗液池、脱脂清洗液池、磷化清洗液池和生活污水，存储池均通过计量泵与芬顿反应器连接，所述芬顿反应器通过管路依次与集成过滤器混凝沉淀池、二级沉淀池、A/O反应器、MBR反应器、活性炭过滤器、精密过滤器和超滤器连接。
作为本发明进一步的方案：所述超滤器出水口连接至回水存储池。
作为本发明进一步的方案：所述超滤器与回水储存池间设置回收泵。
作为本发明进一步的方案：所述集成过滤器中至少包括PP棉滤芯、PPF滤芯和反渗透膜。
作为本发明进一步的方案：所述精密过滤器优选为微孔膜筒式过滤器。
与现有技术相比，本发明的有益效果是：本发明通过设定程序将不同槽液按比例泵入，然后通过芬顿反应器、集成过滤器、混凝沉淀、二级沉淀、A/O反应器、MBR反应器、活性炭过滤器、精密过滤器、超滤器等一些列集成设备，最后出水达到回用标准，整个一体化设备结构紧凑合理，处理效果稳定，不受涂装工厂各种废水周期性排放影响，出水水质稳定。
