申请日2017.09.30
公开(公告)日2018.02.16
IPC分类号B01D21/02; B01D21/24; B01D21/34
摘要
本发明公开了一种在线雨水处理设备。该在线雨水处理设备包括雨水处理池，雨水处理池内设置有用于将雨水中的颗粒物分离出来的沉淀装置，还设置有冲洗装置，冲洗装置用于在雨水处理池内的雨水排出之后对雨水处理池的底部进行冲洗。该在线雨水处理设备，能够将杂质和泥沙与雨水分离，同时避免池底发生杂质和泥沙淤积。
权利要求书

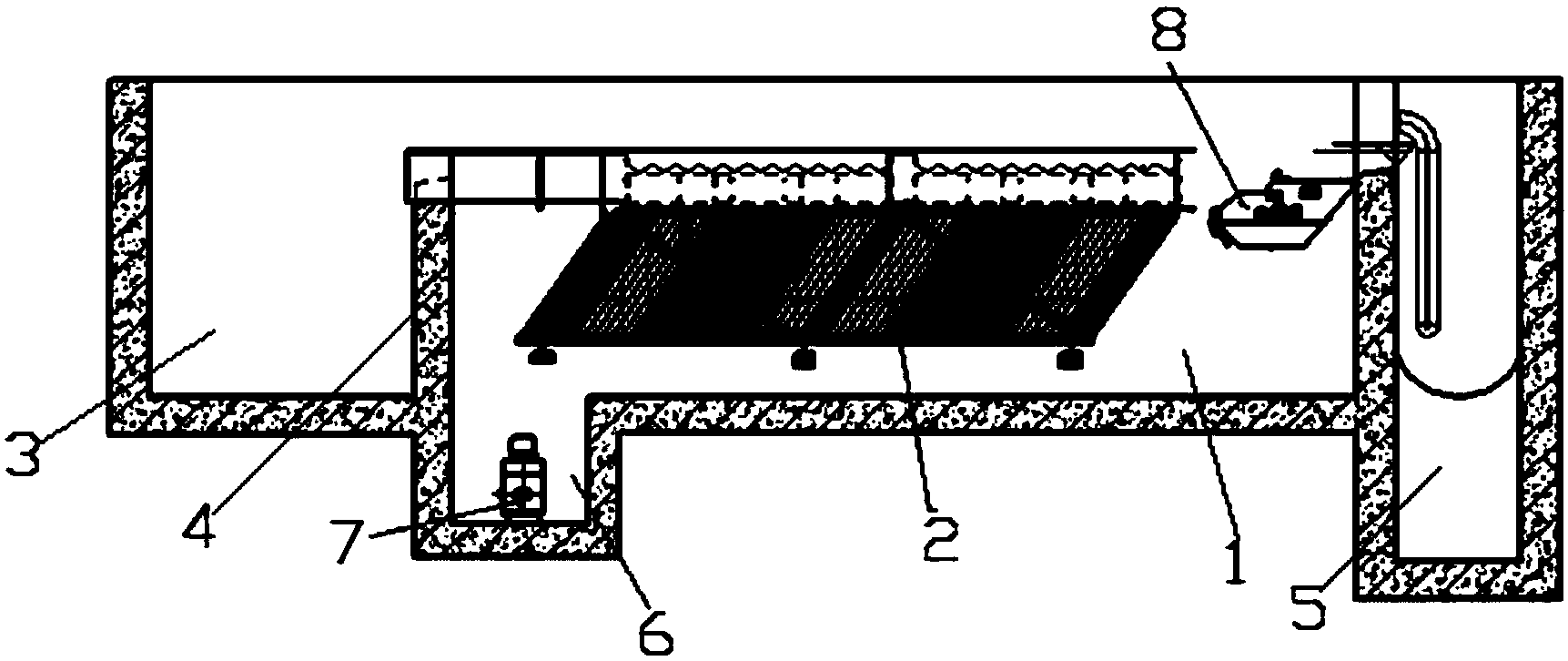

1.一种在线雨水处理设备，其特征在于，包括雨水处理池(1)，所述雨水处理池(1)内设置有用于将雨水中的颗粒物分离出来的沉淀装置(2)，还设置有冲洗装置，所述冲洗装置用于在所述雨水处理池(1)内的雨水排出之后对所述雨水处理池(1)的底部进行冲洗。
2.根据权利要求1所述的在线雨水处理设备，其特征在于，还包括排水池(3)，所述排水池(3)和所述雨水处理池(1)之间通过溢水墙(4)隔开。
3.根据权利要求1所述的在线雨水处理设备，其特征在于，还包括行洪廊道(5)，用于将雨水排放至所述雨水处理池(1)进行处理。
4.根据权利要求1所述的在线雨水处理设备，其特征在于，所述雨水处理池(1)底部设置有集水坑(6)，所述集水坑(6)内设置有用于将所述集水坑(6)内的污水排出的潜污泵(7)。
5.根据权利要求1所述的在线雨水处理设备，其特征在于，所述雨水处理池(1)内还设置有监测所述雨水处理池(1)水位的液位计。
6.根据权利要求1至5中任一项所述的在线雨水处理设备，其特征在于，所述冲洗装置包括设置在所述雨水处理池(1)的上方的水力冲洗翻斗(8)，所述水力冲洗翻斗(8)用于在翻斗内水位到达预设水位后翻转，以使翻斗内水流冲击所述雨水处理池(1)底部。
7.根据权利要求1至5中任一项所述的在线雨水处理设备，其特征在于，所述冲洗装置包括挡水板(9)，所述挡水板(9)与所述雨水处理池(1)的侧壁之间形成储水池(12)，所述挡水板(9)上设置有可打开或关闭的冲水口(10)，所述冲水口(10)处设置有门板，门板可选择地打开或者关闭所述冲水口(10);所述储水池(12)底部沿着靠近所述冲水口(10)的方向高度递减的垫台(11);优选地，所述垫台(11)的最低高度高于所述冲水口(10)的底部高度。
8.根据权利要求1至5中任一项所述的在线雨水处理设备，其特征在于，所述冲洗装置包括设置在所述雨水处理池(1)底部的喷射器(14);
优选地，喷射器(14)包括：动力泵，设置于集水坑(6)内，用于将集水坑(6)内的雨水输送到喷射管中，进而喷射到雨水处理池(1)的底面上对其进行冲洗;以及旋转驱动器，用于驱动喷射管在喷射的同时在雨水处理池(1)内旋转。
9.根据权利要求1至5中任一项所述的在线雨水处理设备，其特征在于，所述冲洗装置包括设置在所述集水坑(6)内的水泵(13)，所述水泵(13)的输出端连接有高压冲洗管(16)，所述高压冲洗管(16)上设置有自旋转高压水枪(15)或若干个通孔形成高压喷口，所述高压冲洗管(16)设置在所述雨水处理池(1)底部，并沿所述雨水处理池(1)的底部延伸;
优选地，自旋转高压水枪(15)任意地分布在高压冲洗管(16)上;例如可以是若干个自旋转高压水枪(15)设置在高压冲洗管(16)的上方，在水平面内进行旋转喷射;优选自旋转高压水枪(15)具有相对的两个出水喷口;
优选地，若干个所述通孔可以设置在高压冲洗管(16)的下方;或者若干个通孔也可以分为两排，分别对称地设置在高压冲洗管(16)的左侧下方和右侧下方。
10.根据权利要求1至5中任一项所述的在线雨水处理设备，其特征在于，所述冲洗装置包括设置在所述雨水处理池(1)内的下开式堰门(17)，所述下开式堰门(17)与所述雨水处理池(1)的侧壁之间围成储水池(12)。
说明书
在线雨水处理设备
技术领域
本发明涉及给排水系统技术领域，具体涉及一种在线雨水处理设备。
背景技术
城市在受雨时，往往会增加径流量，雨水和污水常常会汇合，增加城市排水管网和污水管网的负担，尤其是在降雨初期，形成的初雨含有大量的污染物，若初雨直接排放到天然水体，会对水体环境造成严重的污染，因此需要增设初雨调蓄池等设施对不同水质的雨水进行调节处理。在我国城市排水系统中，初雨调蓄池的应用越来越广泛，其中一种初雨调蓄池为在线雨水调蓄池。
设置在线雨水调蓄池的目的是将大部分中后期雨水边处理边排放。但是中后期雨水中还是存在很多泥沙、杂质等固体颗粒物，这些杂质和泥沙如果随雨水直接排河，对河水会造成污染。因此需要在池内将这些杂质和泥沙与雨水进行分离，同时分离出来的杂质和泥沙在池底部长期积累也会造成池底淤积，还会产生恶臭气体。
发明内容
本发明旨在提供一种在线雨水处理设备，能够将杂质和泥沙与雨水分离，同时避免池底发生杂质和泥沙淤积。
为了实现上述目的，根据本发明的一个方面，提供了一种在线雨水处理设备，包括雨水处理池，雨水处理池内设置有用于将雨水中的颗粒物分离出来的沉淀装置，还设置有冲洗装置，冲洗装置用于在雨水处理池内的雨水排出之后对雨水处理池的底部进行冲洗。
优选地，所述在线雨水处理设备还包括排水池，排水池和雨水处理池之间通过溢水墙隔开。
优选地，所述在线雨水处理设备还包括行洪廊道，用于将雨水排放至所述雨水处理池进行处理。
优选地，所述在线雨水处理设备雨水处理池底部设置有集水坑，所述集水坑内设置有用于将其内的污水排出的潜污泵。
优选地，雨水处理池内还设置有监测所述雨水处理池水位的液位计。
优选地，所述冲洗装置包括设置在所述雨水处理池上方的水力冲洗翻斗，所述水力冲洗翻斗用于在翻斗内水位到达预设水位后翻转，以使翻斗内水流冲击所述雨水处理池底部。
优选地，所述冲洗装置包括挡水板，所述挡水板与所述雨水处理池的侧壁之间形成储水池，所述挡水板上设置有可打开或关闭的冲水口，所述冲水口处设置有门板，门板可选择地打开或者关闭所述冲水口;所述储水池底部沿着靠近所述冲水口的方向高度递减的垫台;优选地，所述垫台的最低高度高于所述冲水口的底部高度。
优选地，所述冲洗装置包括设置在所述雨水处理池底部的喷射器。
优选地，喷射器包括：动力泵，设置于集水坑内，用于将集水坑内的雨水输送到喷射管中，进而喷射到雨水处理池的底面上对其进行冲洗;以及旋转驱动器，用于驱动喷射管在喷射的同时在雨水处理池内旋转。
优选地，所述冲洗装置包括设置在所述集水坑内的水泵，所述水泵的输出端连接有高压冲洗管，所述高压冲洗管上设置有自旋转高压水枪或若干个通孔形成高压喷口，所述高压冲洗管设置在所述雨水处理池底部，并沿所述雨水处理池的底部延伸。
优选地，自旋转高压水枪任意地分布在高压冲洗管上;例如可以是若干个自旋转高压水枪设置在高压冲洗管的上方，在水平面内进行旋转喷射;优选自旋转高压水枪具有相对的两个出水喷口。
优选地，若干个通孔可以设置在高压冲洗管的下方;或者若干个通孔也可以分为两排，分别对称地设置在高压冲洗管的左侧下方和右侧下方。
优选地，所述冲洗装置包括设置在所述雨水处理池内的下开式堰门，所述下开式堰门与所述雨水处理池的侧壁之间围成储水池。
本发明的有益效果：
1)在线雨水处理设备能将雨水中绝大部分的颗粒物分离出来，使排到自然水体的水是比较干净的雨水;
2)冲洗装置能对池底部进行冲洗，防止池底淤积并防止恶臭气体的产生;
3)雨水处理池与排水池之间设置有溢流墙，当在线雨水来不及处理时可直接溢流，不影响行洪。
