申请日2017.09.30
公开(公告)日2018.01.09
IPC分类号C02F9/14; C02F101/10; C02F101/20; C02F101/34; C02F101/38; C02F103/20
摘要
本发明公开了一种养殖废水净化处理装置，包括依次连接的污水收集池、预处理箱、固液分离器、兼氧箱、曝气箱和生物膜过滤器，污水收集池包括搅拌破碎池和收集池，搅拌破碎池内设有搅拌装置，收集池内设有抽液装置;预处理箱包括用于添加絮凝剂的投料口，箱体两侧错位设置有搅拌装置I，箱体顶部上远离投料口另一侧设置有固液分离器，所述出液孔I通过水泵、出液管I与固液分离器连通，本发明可以去除沉淀物中的氮、磷、磺胺类、大环内酯类及四环素类抗生素以及铜、砷、锌、铅及镍等重金属，达到净化去味的效果，为MBR膜生物反应器提高良好的处理环境，能够处理高指标污水，出水水质质量提高，装置运行稳定性较好，降低了运行成本。
权利要求书

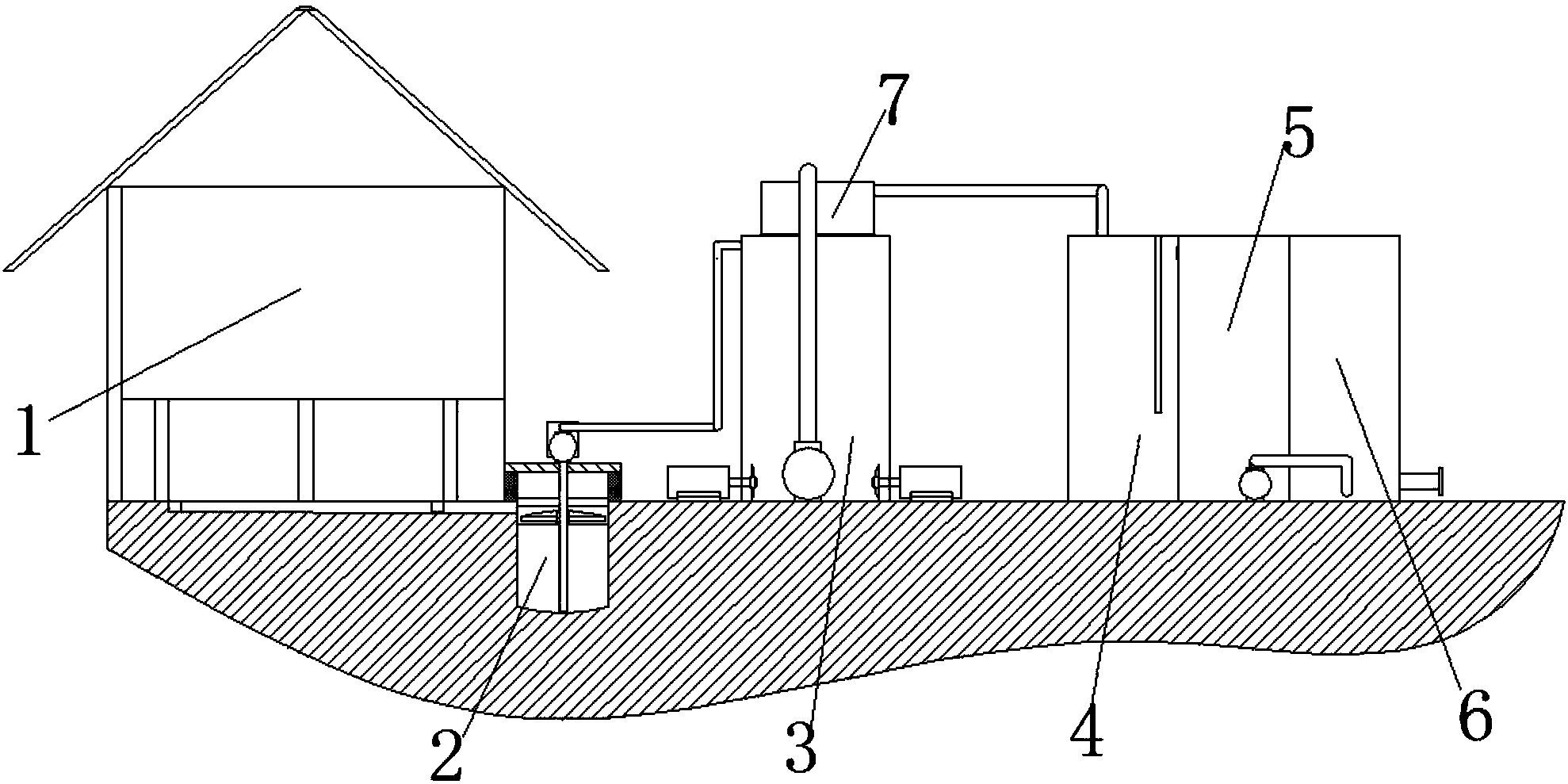

1.一种养殖废水净化处理装置，其特征在于：包括依次连接的污水收集池、预处理箱、固液分离器、兼氧箱、曝气箱和生物膜过滤器，所述污水收集池用于与养殖舍内排污沟连通;
所述污水收集池包括并排设置的搅拌破碎池和收集池，所述搅拌破碎池和收集池之间设置有底部悬空的隔墙，所述隔墙底部设置有出液孔，所述出液孔一端位于搅拌破碎池的底部，另一端位于收集池的中上部，所述搅拌破碎池和收集池周围设置有边沿，所述边沿上设置有用于避免雨水浸入的盖板，所述边沿顶部高于地面的高度不少于10cm，所述搅拌破碎池池壁上设置有用于与养殖舍内排污沟连通的进液口;
所述搅拌破碎池内设置有搅拌装置，所述收集池内设置有抽液装置;
所述预处理箱包括箱体，所述箱体上部位于箱体一端处设置有进液孔I，所述箱体另一端下部设置有出液孔I，所述箱体顶部靠近进液孔I处设置有用于添加絮凝剂的投料口，所述箱体两侧位于进液孔I和出液孔I之间错位设置有不少于1对搅拌装置I，所述箱体顶部上远离投料口另一侧设置有固液分离器，所述出液孔I通过水泵、出液管I与固液分离器连通;
所述固液分离器上设置有排液管，所述排液管与兼氧箱连通。
2.如权利要求1所述的养殖废水净化处理装置，其特征在于：所述搅拌装置包括竖直设置在盖板上表面上的搅拌电机以及一端与电机连接、另一端伸入搅拌破碎池内的传动轴，所述传动轴末端安装有搅拌破碎叶片。
3.如权利要求1所述的养殖废水净化处理装置，其特征在于：所述抽液装置包括水平设置在盖板上表面上的电机泵组、与电机泵组入口连通的抽液管和与电机泵组出口连通的出液管，所述抽液管底部伸入收集池底部。
4.如权利要求1-3任一项所述的养殖废水净化处理装置，其特征在于：所述固液分离器的液体出口与兼氧箱溢流连接，兼氧箱的出口与曝气箱溢流连接，所述曝气箱出口通过抽液泵II与生物膜过滤器底部进液口连通。
5.如权利要求4所述的养殖废水净化处理装置，其特征在于：还包括沼气池，所述固液分离器的排渣出口与沼气池入口连通。
6.如权利要求4所述的养殖废水净化处理装置，其特征在于：所述搅拌装置I设置为2对，所述搅拌装置I均包括设置在箱体外的搅拌电机I，一端与电机轴I连接、另一端伸入箱体内的传动轴I和套装在传动轴I末端的搅拌叶片，所述传动轴I与箱体之间设置有动密封。
说明书
养殖废水净化处理装置
技术领域
本发明属于水、废水或污水的多级处理的技术领域，具体是涉及一种用于农村养殖的养殖废水净化处理装置。
背景技术
近年来，随着我国农业结构的调整和农业产业化的推进，规模化、集约化的畜禽养殖业得以迅猛发展，成为我国农业农村经济的重要组成部分;但是这些养殖场的发展一方面满足了城市居民对肉类、禽蛋类食物的大量需求，也成为污染水体的重要污染源;我国每年畜禽养殖的废水排放量超过100亿吨，畜禽养殖废水中含有的氮、磷、抗生素(如磺胺类、大环内酯类及四环素类)与重金属(铜、砷、锌、铅及镍等)等浓度低却是高危害的污染物，给人类健康构成了巨大的潜在威胁。
发明内容
有鉴于此，本发明的目的在于提供一种养殖废水净化处理装置，该养殖废水净化处理装置通过依次设置有污水收集池、预处理箱、固液分离器、兼氧箱、曝气箱和生物膜过滤器，通过污水收集池对养殖废水进行搅拌破碎，使大粒污泥颗粒破碎便于被吸附，预处理箱使絮凝剂与污泥充分混合，将造成污泥中的小颗粒完全吸附，固液分离器分离被吸附的沉淀物，可以去除沉淀物中的氮、磷、磺胺类、大环内酯类及四环素类抗生素以及铜、砷、锌、铅及镍等重金属，达到净化去味的效果，为MBR膜生物反应器提高良好的处理环境，能够处理高指标污水，出水水质质量提高，装置运行稳定性较好，降低了运行成本。
为了达到上述目的，本发明一种养殖废水净化处理装置，包括依次连接的污水收集池、预处理箱、固液分离器、兼氧箱、曝气箱和生物膜过滤器，所述污水收集池用于与养殖舍内排污沟连通;
所述污水收集池包括并排设置的搅拌破碎池和收集池，所述搅拌破碎池和收集池之间设置有底部悬空的隔墙，所述隔墙底部设置有出液孔，所述出液孔一端位于搅拌破碎池的底部，另一端位于收集池的中上部，所述搅拌破碎池和收集池周围设置有边沿，所述边沿上设置有用于避免雨水浸入的盖板，所述边沿顶部高于地面的高度不少于10cm，所述搅拌破碎池池壁上设置有用于与养殖舍内排污沟连通的进液口;
所述搅拌破碎池内设置有搅拌装置，所述收集池内设置有抽液装置;
所述预处理箱包括箱体，所述箱体上部位于箱体一端处设置有进液孔I，所述箱体另一端下部设置有出液孔I，所述箱体顶部靠近进液孔I处设置有用于添加絮凝剂的投料口，所述箱体两侧位于进液孔I和出液孔I之间错位设置有不少于1对搅拌装置I，所述箱体顶部上远离投料口另一侧设置有固液分离器，所述出液孔I通过水泵、出液管I与固液分离器连通;
所述固液分离器上设置有排液管，所述排液管与兼氧箱连通。
进一步，所述搅拌装置包括竖直设置在盖板上表面上的搅拌电机以及一端与电机连接、另一端伸入搅拌破碎池内的传动轴，所述传动轴末端安装有搅拌破碎叶片。
进一步，所述抽液装置包括水平设置在盖板上表面上的电机泵组、与电机泵组入口连通的抽液管和与电机泵组出口连通的出液管，所述抽液管底部伸入收集池底部。
进一步，所述固液分离器的液体出口与兼氧箱溢流连接，兼氧箱的出口与曝气箱溢流连接，所述曝气箱出口通过抽液泵II与生物膜过滤器底部进液口连通。
进一步，还包括沼气池，所述固液分离器的排渣出口与沼气池入口连通。
进一步，所述搅拌装置I设置为2对，所述搅拌装置I均包括设置在箱体外的搅拌电机I，一端与电机轴I连接、另一端伸入箱体内的传动轴I和套装在传动轴I末端的搅拌叶片，所述传动轴I与箱体之间设置有动密封。
本发明的有益效果在于：
1、本发明通过依次设置有污水收集池、预处理箱、固液分离器、兼氧箱、曝气箱和生物膜过滤器，通过污水收集池对养殖废水进行搅拌破碎，使大粒污泥颗粒破碎便于被吸附，预处理箱使絮凝剂与污泥充分混合，将造成污泥中的小颗粒完全吸附，固液分离器分离被吸附的沉淀物，可以去除沉淀物中的氮、磷、磺胺类、大环内酯类及四环素类抗生素以及铜、砷、锌、铅及镍等重金属，达到净化去味的效果，为MBR膜生物反应器提高良好的处理环境，能够处理高指标污水，出水水质质量提高，装置运行稳定性较好，降低了运行成本;
2、本发明通过对养殖废水依次进行收集，固液分离，厌氧除沼气，兼氧，好氧和膜分离处理，综合运用物理和生化方法对养殖废水进行处理，能够处理高指标污水，出水水质质量提高，装置运行稳定性较好，降低了运行成本;
3、本发明经过混凝絮凝技术的处理使得产水的水质指标稳定达标，在达标的同时，还对氨氮、总氮和总磷的去除，大大减轻了畜禽养殖的废水污染的负担;
4、本发明在养殖废水中采用一体化MBR系统，使得整个养殖废水处理能够稳定高效的运行，同时处理后的废水可以用来养殖浮萍，以及用来循环使用，用于给收集工艺提供冲洗废水;
5、本发明剩余污泥与油菜渣、豆渣按照质量比混合搅拌均匀堆积成肥堆，进行发酵腐熟处理，得到合理的处理，减轻污泥处置的负担;
6、本发明生物膜处理技术，既保证了出水水质，又保证系统低成本运行。
