申请日2017.09.30
公开(公告)日2017.12.26
IPC分类号C02F9/04; C02F9/08
摘要
本发明公开了一种高效节能的生活污水处理设备，包括从左到右依次连通的污水池、沉淀池、消毒池、过滤池和清水池，污水池的顶部设有进水口，污水池的内部倾斜设置有过滤网，污水池的一侧设置有垃圾桶，过滤网的一端固定在污水池的顶部，过滤网的另一端延伸至垃圾桶内，沉淀池的顶部竖直设置有一驱动电机，驱动电机的输出轴上固定连接有伸入沉淀池内的搅拌轴，搅拌轴上设有多个搅拌浆叶，消毒池的底部设置有曝气装置，过滤池的内部设有多块透水活性炭吸附隔板和多块透水树脂吸附隔板，所述清水池的侧壁上设有与其连通的出水管，所述清水池的侧壁上还设置有控制器。该设备具有广阔的应用前景，适合在市场上推广。
权利要求书

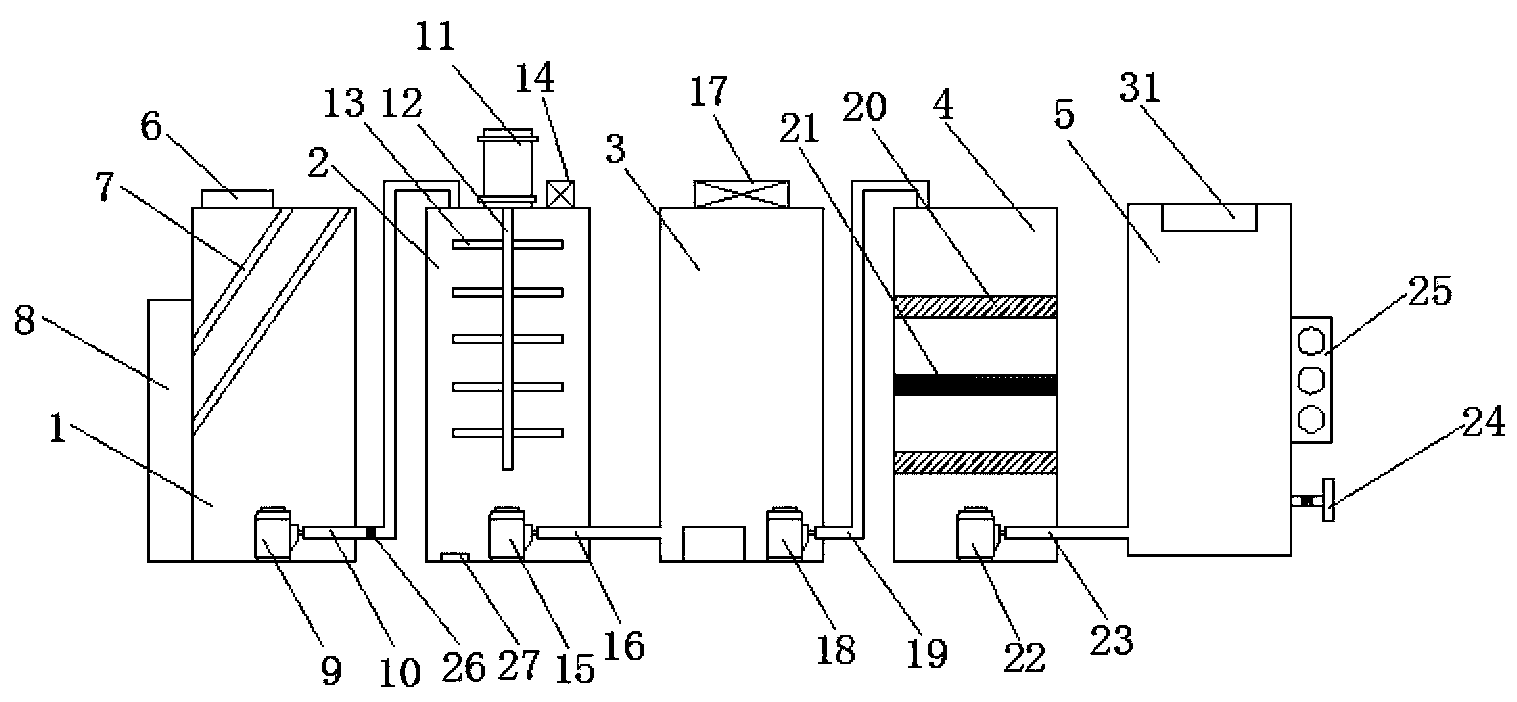

1.一种高效节能的生活污水处理设备，其特征在于，包括从左到右依次连通的污水池(1)、沉淀池(2)、消毒池(3)、过滤池(4)和清水池(5)，所述污水池(1)的顶部设有与其连通的进水口(6)，所述污水池(1)的内部倾斜设置有过滤网(7)，且所述污水池(1)的一侧设置有垃圾桶(8)，所述过滤网(7)的一端固定在污水池(1)的顶部，且所述过滤网(7)的另一端延伸至垃圾桶(8)内，所述污水池(1)的底部设置有第一水泵(9)，且所述第一水泵(9)通过第一水管(10)与所述沉淀池(2)连通，所述沉淀池(2)的顶部竖直设置有一驱动电机(11)，且所述驱动电机(11)的输出轴上固定连接有伸入沉淀池(2)内的搅拌轴(12)，所述搅拌轴(12)上由上至下设置有多个搅拌浆叶(13)，所述沉淀池(2)的顶部还设有絮凝剂添加装置(14)，所述沉淀池(2)的底部设置有第二水泵(15)，且所述第二水泵(15)通过第二水管(16)与所述消毒池(3)连通，所述消毒池(3)的顶部设置有消毒液添加装置(17)，且所述消毒池(3)的底部设置有曝气装置，所述消毒池(3)的底部设置有第三水泵(18)，且所述第三水泵(18)通过第三水管(19)与所述过滤池(4)的顶部连通，所述过滤池(4)的内部由上至下设置有多块透水活性炭吸附隔板(20)和多块透水树脂吸附隔板(21)，且所述透水活性炭吸附隔板(20)和透水树脂吸附隔板(21)间隔设置，所述过滤池(4)的底部设置有第四水泵(22)，且所述第四水泵(22)通过第四水管(23)与所述清水池(5)连通，所述清水池(5)的侧壁上设有与其连通的出水管(24)，所述清水池(5)的侧壁上还设置有控制器(25)。
2.根据权利要求1所述的一种高效节能的生活污水处理设备，其特征在于，所述污水池(1)、沉淀池(2)、消毒池(3)、过滤池(4)以及清水池(5)均采用防腐蚀材料制成。
3.根据权利要求1所述的一种高效节能的生活污水处理设备，其特征在于，所述污水池(1)的内部设置有两个过滤网(7)。
4.根据权利要求1所述的一种高效节能的生活污水处理设备，其特征在于，所述第一水管(10)内设置有与所述控制器(25)相连的流量计(26)。
5.根据权利要求1所述的一种高效节能的生活污水处理设备，其特征在于，所述沉淀池(2)的底部还设置有排污口(27)。
6.根据权利要求1所述的一种高效节能的生活污水处理设备，其特征在于，所述曝气装置包括固定在消毒池(3)底部的曝气泵(28)以及与所述曝气泵(28)相连并带有曝气孔(29)的曝气管(30)，所述曝气管(30)竖直设置在消毒池(3)的内部。
7.根据权利要求1所述的一种高效节能的生活污水处理设备，其特征在于，所述清水池(5)的内侧顶部安装有紫外线杀菌灯(31)。
说明书
一种高效节能的生活污水处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种高效节能的生活污水处理设备。
背景技术
随着城市的不断发展，城市变的越来越拥挤，噪声污染也越来越严重，繁华的市中心己不再适合居住，因此一部分较富裕的人选择在远离城市中心的宁静和空气质量较好的郊区居住，由于远离城市中心的郊区没有系统的供水和污水的排放管道，造成用水和污水排放困难，目前郊区住宅中的生活污水一般直接排入附近的小河中，这样不但造成周围环境的污染，更是一种水资源的浪费，目前，市场上有各种各样的污水处理设备，但是它们处理污水的效果不好，不能满足人们的使用需求，为此，我们提出一种生活污水处理设备。
发明内容
本发明的目的在于提供一种高效节能的生活污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种高效节能的生活污水处理设备，包括从左到右依次连通的污水池、沉淀池、消毒池、过滤池和清水池，所述污水池的顶部设有与其连通的进水口，所述污水池的内部倾斜设置有过滤网，且所述污水池的一侧设置有垃圾桶，所述过滤网的一端固定在污水池的顶部，且所述过滤网的另一端延伸至垃圾桶内，所述污水池的底部设置有第一水泵，且所述第一水泵通过第一水管与所述沉淀池连通，所述沉淀池的顶部竖直设置有一驱动电机，且所述驱动电机的输出轴上固定连接有伸入沉淀池内的搅拌轴，所述搅拌轴上由上至下设置有多个搅拌浆叶，所述沉淀池的顶部还设有絮凝剂添加装置，所述沉淀池的底部设置有第二水泵，且所述第二水泵通过第二水管与所述消毒池连通，所述消毒池的顶部设置有消毒液添加装置，且所述消毒池的底部设置有曝气装置，所述消毒池的底部设置有第三水泵，且所述第三水泵通过第三水管与所述过滤池的顶部连通，所述过滤池的内部由上至下设置有多块透水活性炭吸附隔板和多块透水树脂吸附隔板，且所述透水活性炭吸附隔板和透水树脂吸附隔板间隔设置，所述过滤池的底部设置有第四水泵，且所述第四水泵通过第四水管与所述清水池连通，所述清水池的侧壁上设有与其连通的出水管，所述清水池的侧壁上还设置有控制器。
进一步的，所述污水池、沉淀池、消毒池、过滤池以及清水池均采用防腐蚀材料制成。
进一步的，所述污水池的内部设置有两个过滤网。
进一步的，所述第一水管内设置有与所述控制器相连的流量计。
进一步的，所述沉淀池的底部还设置有排污口。
进一步的，所述曝气装置包括固定在消毒池底部的曝气泵以及与所述曝气泵相连并带有曝气孔的曝气管，所述曝气管竖直设置在消毒池的内部。
进一步的，所述清水池的内侧顶部安装有紫外线杀菌灯。
与现有技术相比，本发明的有益效果是：本发明在污水池内安装倾斜的过滤网，并在污水池的一侧安装垃圾桶，使得过滤后的垃圾直接进入垃圾桶，节省了大量的维护费用;同时在过滤池中安装多个透水活性炭吸附隔板和透水树脂吸附隔板，对水进行除臭和过滤，使得污水达到排放标准，因此，该设备的实用性极强，非常适合在市场上推广和应用。
