申请日2017.10.05
公开(公告)日2018.02.23
IPC分类号C02F9/04
摘要
本发明公开一种基于絮凝剂技术的高效率污水净化装置，包括污水池、污水进入管道、A号小型容腔、A号高压水泵、B号高压水泵、B号小型容腔、分散流体管口、布袋组、过滤池、微孔过滤网、污水出水管道、A号絮凝剂加入装置和B号絮凝剂加入装置，依照污水进入的顺序在污水进入管道上分别设置有A号絮凝剂加入装置、A号小型容腔、B号絮凝剂加入装置、B号小型容腔和分散流体管口，所述分散流体管口内的污水分别流入对应的布袋组的布袋内，所述布袋组的布袋渗透出来的污水进入过滤池，所述污水出水管道连通过滤池，所述污水出水管道内设置有微孔过滤网，该装置通过高压水泵的旋转叶片的高速旋转加速絮凝剂的离子交换作用，提高了净化效率。
权利要求书

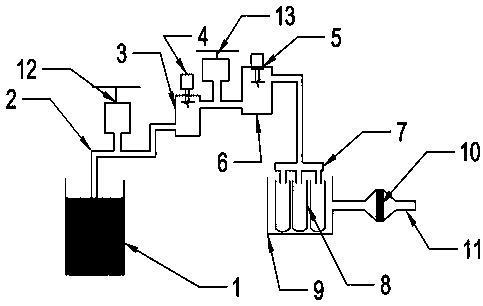

1.一种基于絮凝剂技术的高效率污水净化装置，包括污水池(1)、污水进入管道(2)、A号小型容腔(3)、A号高压水泵(4)、B号高压水泵(5)、B号小型容腔(6)、分散流体管口(7)、布袋组(8)、过滤池(9)、微孔过滤网(10)、污水出水管道(11)、A号絮凝剂加入装置(12)和B号絮凝剂加入装置(13)，依照污水进入的顺序在污水进入管道(2)上分别设置有A号絮凝剂加入装置(12)、A号小型容腔(3)、B号絮凝剂加入装置(13)、B号小型容腔(5)和分散流体管口(7)，所述分散流体管口(7)内的污水分别流入对应的布袋组(8)的布袋内，所述布袋组(8)的布袋渗透出来的污水进入过滤池(9)，所述污水出水管道(11)连通过滤池(9)，所述污水出水管道(11)内设置有微孔过滤网(10)。
2.根据权利要求书1所述的一种基于絮凝剂技术的高效率污水净化装置，其特征在于：所述A号小型容腔(3)和B号小型容腔(6)上分别设置有A号高压水泵(4)和B号高压水泵(5)。
3.根据权利要求书1所述的一种基于絮凝剂技术的高效率污水净化装置，其特征在于：所述A号高压水泵(4)、B号高压水泵(5)、A号絮凝剂加入装置(12)和B号絮凝剂加入装置(13)全部为手动开关控制其启动和关闭的运行。
4.根据权利要求书1所述的一种基于絮凝剂技术的高效率污水净化装置，其特征在于：所述分散流体管口(7)的流出口和布袋组(8)的布袋数量一致。
5.根据权利要求书1所述的一种基于絮凝剂技术的高效率污水净化装置，其特征在于：所述分散流体管口(7)的流出口和布袋组(8)的布袋数量至少为3个。
6.根据权利要求书1所述的一种基于絮凝剂技术的高效率污水净化装置，其特征在于：所述A号高压水泵(4)和B号高压水泵(5)的功率为7.5-8.5KW。
说明书
一种基于絮凝剂技术的高效率污水净化装置
技术领域
本发明涉及一种污水净化处理技术领域，具体为一种基于絮凝剂技术的高效率污水净化装置。
背景技术
水是人类生命的源泉,是生物和人类的乳汗，地球上每个地区能生存多少生命，首先是由水源决定的，因为人的生活每人每天的较低用水量是5千克，以我国而论，中国是一个严重缺水的大国，水资源总量虽在世界居第6位，但人均占有量不到世界人均水平的1/4，加之人为污染，城市工业污水排放量剧增、水环境污染和水资源缺的趋势日益加重。
目前国内对工业污水大多的处理是采用絮凝剂处理，然而在污水池中投入絮凝剂需要使用搅拌装置进行搅拌，但是搅拌的时间相对较长，而且搅拌装置的功率和体积比较大，这样容易造成占地面积大、污水处理成本高和低效率的现象。
发明内容
本发明目的在于提出一种基于絮凝剂技术的高效率污水净化装置，以解决上述背景问题。
本发明的技术方案是：一种基于絮凝剂技术的高效率污水净化装置，包括污水池、污水进入管道、A号小型容腔、A号高压水泵、B号高压水泵、B号小型容腔、分散流体管口、布袋组、过滤池、微孔过滤网、污水出水管道、A号絮凝剂加入装置和B号絮凝剂加入装置，依照污水进入的顺序在污水进入管道上分别设置有A号絮凝剂加入装置、A号小型容腔、B号絮凝剂加入装置、B号小型容腔和分散流体管口，所述分散流体管口内的污水分别流入对应的布袋组的布袋内，所述布袋组的布袋渗透出来的污水进入过滤池，所述污水出水管道连通过滤池，所述污水出水管道内设置有微孔过滤网。
优选的，所述A号小型容腔和B号小型容腔上分别设置有A号高压水泵和B号高压水泵。
优选的，所述A号高压水泵、B号高压水泵、A号絮凝剂加入装置和B号絮凝剂加入装置全部为手动开关控制其启动和关闭的运行。
优选的，所述分散流体管口的流出口和布袋组的布袋数量一致。
优选的，所述分散流体管口的流出口和布袋组的布袋数量至少为3个。
优选的，所述A号高压水泵和B号高压水泵的功率为7.5-8.5KW。
本发明具有以下有益效果：本发明结构简单，通过大功率的A号高压水泵和B号高压水泵高速旋转的叶片高速搅拌可以幅度提高絮凝剂进行离子交换，同时设置的布袋组的布袋净化可以将絮凝剂絮凝成的絮状物过滤掉，最后再通过微孔过滤网再将污水中的微小颗粒物净化掉，整个净化过程具有高效率、低能耗的特点。
