申请日2017.09.30
公开(公告)日2017.12.08
IPC分类号C02F9/14
摘要
本发明公开了一种机械加工清洗废水的处理系统。处理系统包括依次连接的废水池、沉淀处理池、水解酸化池、接触氧化池、二次沉淀处理池、过滤池、反渗透膜单元和低温结晶蒸发器;所述过滤池包括第一过滤池和第二过滤池，所述第一过滤池内依次设置有石英砂过滤器和活性炭过滤器，第二过滤池内设置有超滤膜过滤器。处理后得到回用水的水质好，能够有效的去除废水中的有机物、SS、氨氮、LAS和石油类等污染物，操作简单，能耗低，可流水线操作，适合大规模的使用，避免了二次污染。回用率为80%，可直回用至生产线作一般清洗，或供纯水系统制造纯水。
权利要求书

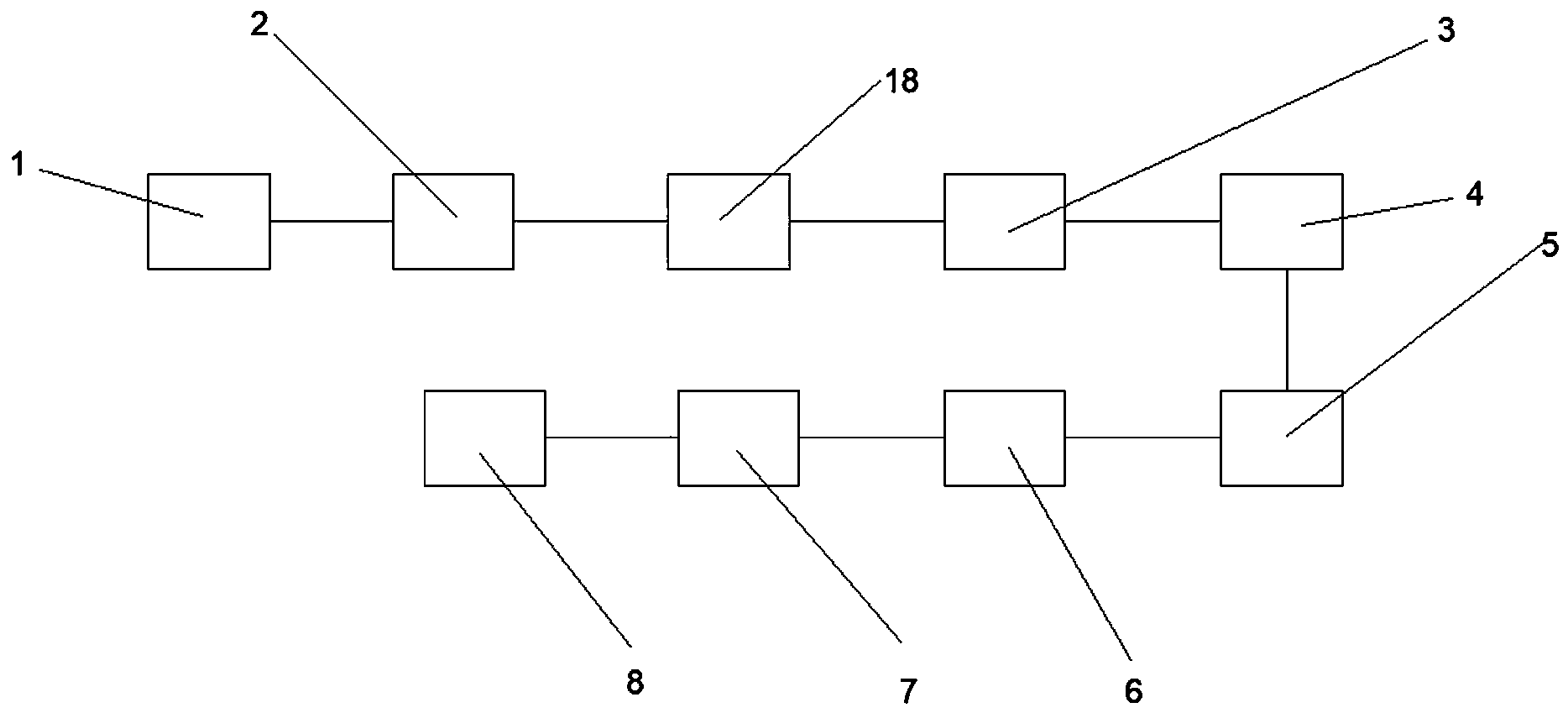

1.一种机械加工清洗废水的处理系统，包括废水池，其特征是，还包括依次连接的沉淀处理池、水解酸化池、接触氧化池、二次沉淀处理池、过滤池、反渗透膜单元和低温结晶蒸发器;所述过滤池包括第一过滤池和第二过滤池，所述第一过滤池内依次设置有石英砂过滤器和活性炭过滤器，第二过滤池内设置有超滤膜过滤器。
2.根据权利要求1所述的一种机械加工清洗废水的处理系统，其特征是，所述石英砂过滤器包括框架，所述框架内设置有石英砂，所述石英砂的粒径自上而下粒径逐级分配，由粗变细。
3.根据权利要求1所述的一种机械加工清洗废水的处理系统，其特征是，所述第二过滤池包括池体，所述过池体相对两侧壁上设置有条槽，所述超滤膜过滤器两侧均设置有伸入条槽的卡条，所述超滤膜过滤器上设置有把手。
4.根据权利要求3所述的一种机械加工清洗废水的处理系统，其特征是，所述超滤膜过滤器包括第一框和第二框，所述第一框和第二框之间安装有超滤膜，所述第一框和第二框通过螺钉相连。
5.根据权利要求1所述的一种机械加工清洗废水的处理系统，其特征是，所述二次沉淀处理池包括加药池和沉淀池，所述加药池内设置有搅拌装置，所述沉淀池底部为锥形，所述底部处设置有沉淀物出口。
6.根据权利要求5所述的一种机械加工清洗废水的处理系统，其特征是，所述沉淀池内设置有挡板。
说明书
一种机械加工清洗废水的处理系统
技术领域
本发明涉及一种机械加工清洗废水的处理系统，属于废水处理技术领域。
背景技术
机械加工表面处理的清洗废水，主要污染物为有机物、SS、氨氮、LAS和石油类。废水一般是经过如下步骤处理：先混凝、气浮后再生物氧化，达到国家或地方规定的企业排放标准后排入至市政污水管网，而不进行进一步的处理作为回用于生产。造成水资源的浪费。
发明内容
为了克服现有技术的不足，本发明提供了一种机械加工清洗废水的处理系统。
本发明是通过以下技术方案来实现的：
一种机械加工清洗废水的处理系统，包括废水池，还包括依次连接的沉淀处理池、水解酸化池、接触氧化池、二次沉淀处理池、过滤池、反渗透膜单元和低温结晶蒸发器;所述过滤池包括第一过滤池和第二过滤池，所述第一过滤池内依次设置有石英砂过滤器和活性炭过滤器，第二过滤池内设置有超滤膜过滤器。
所述的一种机械加工清洗废水的处理系统，所述石英砂过滤器包括框架，所述框架内设置有石英砂，所述石英砂的粒径自上而下粒径逐级分配，由粗变细。
所述的一种机械加工清洗废水的处理系统，所述第二过滤池包括池体，所述过池体相对两侧壁上设置有条槽，所述超滤膜过滤器两侧均设置有伸入条槽的卡条，所述超滤膜过滤器上设置有把手。
所述的一种机械加工清洗废水的处理系统，所述超滤膜过滤器包括第一框和第二框，所述第一框和第二框之间安装有超滤膜，所述第一框和第二框通过螺钉相连。
所述的一种机械加工清洗废水的处理系统，所述二次沉淀处理池包括加药池和沉淀池，所述加药池内设置有搅拌装置，所述沉淀池底部为锥形，所述底部处设置有沉淀物出口。
所述的一种机械加工清洗废水的处理系统，所述沉淀池内设置有挡板。
本发明所达到的有益效果：
(1)精确的前处理设计，避免不同类型之膜污染发生。
(2)处理后得到回用水的水质好，能够有效的去除废水中的有机物、SS、氨氮、LAS和石油类等污染物，操作简单，能耗低，可流水线操作，适合大规模的使用，避免了二次污染。回用率为80%，可直回用至生产线作一般清洗，或供纯水系统制造纯水。
(3)运用双重过滤，有效控制反渗透膜的堵塞问题，减低反渗透膜的清洗频率，延长膜的寿命，及降低水回收的成本。
