申请日2017.09.30
公开(公告)日2017.12.26
IPC分类号C02F9/08; C02F103/14
摘要
本发明涉及一种用于处理喷漆车间生物废水的设备，安装在喷漆车间的负压抽吸幕通过第一连接管与沉淀池的上部连通，收集池置于沉淀池内部，且收集池的上端口低于沉淀池的上端口，清液过滤池套装在收集池内部，且清液过滤池的上端口高于收集池的上端口，清液过滤池的底部开设有漏口，将下沉的絮凝状排出，在清液过滤池的底部设置有一倒V形的锥形顶板，用于防止絮凝状上浮;抽吸管与清液过滤池上部清液面连通，抽吸管与潜污泵连接;在清液过滤池的上部设置有一层纳米过滤网。本发明可将喷涂过程中产生的漆雾通过负压抽吸到处理池内，通过多层沉淀进行静化，以达到再利用。
权利要求书
1.一种用于处理喷漆车间生物废水的设备，它包括负压抽吸幕、第一连接管、抽吸管、沉淀池、收集池、清液过滤池、硅藻精土投入器、紫外线杀毒器、储泥池、第二连接管和蓄水池，其特征在于，安装在喷漆车间的负压抽吸幕通过第一连接管与沉淀池的上部连通，收集池置于沉淀池内部，且收集池的上端口低于沉淀池的上端口，清液过滤池套装在收集池内部，且清液过滤池的上端口高于收集池的上端口，清液过滤池的底部开设有漏口，将下沉的絮凝状排出，在清液过滤池的底部设置有一倒V形的锥形顶板，用于防止絮凝状上浮;抽吸管与清液过滤池上部清液面连通，抽吸管与潜污泵连接;在清液过滤池的上部设置有一层纳米过滤网，在清液过滤池上方设置有一紫外线杀毒器，硅藻精土投入器位于沉淀池上方，用于向沉淀池内投入硅藻精土，提高絮凝效果;在沉淀池的底部开设有一排泥口，排泥口下方设置有一储泥池;清液过滤池的上部设置有堰槽，清液过滤池的上部清液通过堰槽与蓄水池连通。
2.根据权利要求1所述的一种用于处理喷漆车间生物废水的设备，其特征在于，所述的负压抽吸幕内设置有水帘。
说明书
一种用于处理喷漆车间生物废水的设备
技术领域
本发明属于污水处理技术领域，具体涉及一种用于处理喷漆车间生物废水的设备。
背景技术
近年来涂料行业得到了不断的增长，技术不断更新，生产调配实现全自动化。涂料生产调配过程中，产生的废水也成为环保部门重点关注对象之一。这些涂料厂在生产过程中，喷涂时产生的漆雾排到空气中，污染环境，导致不可估量的后果。
发明内容
本发明的目的在于提供一种用于处理喷漆车间生物废水的设备。本发明可将喷涂过程中产生的漆雾通过负压抽吸到处理池内，通过多层沉淀进行静化，以达到再利用。

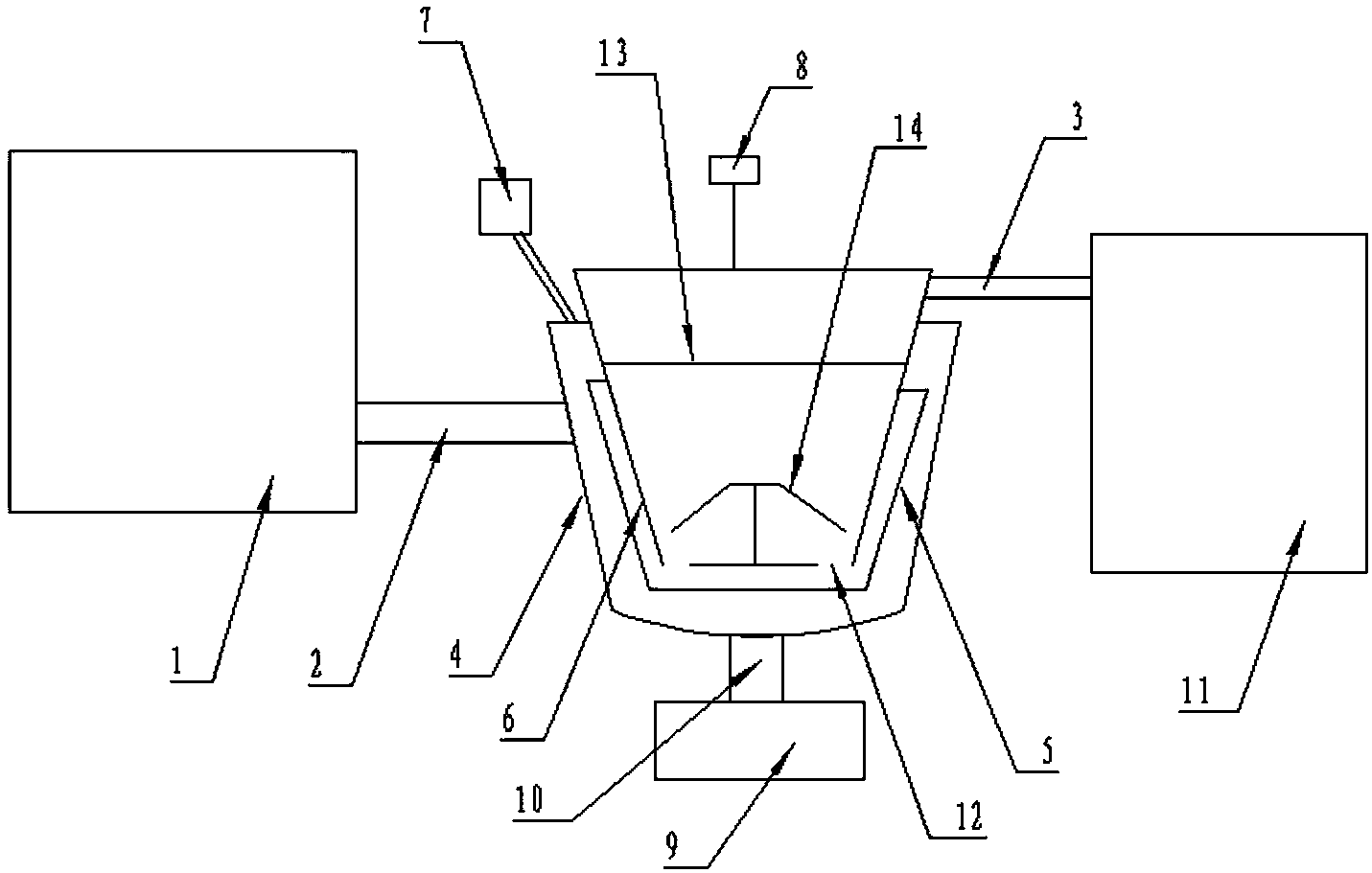

本发明采用的技术方案：一种用于处理喷漆车间生物废水的设备，它包括负压抽吸幕、第一连接管、抽吸管、沉淀池、收集池、清液过滤池、硅藻精土投入器、紫外线杀毒器、储泥池、第二连接管和蓄水池，安装在喷漆车间的负压抽吸幕通过第一连接管与沉淀池的上部连通，收集池置于沉淀池内部，且收集池的上端口低于沉淀池的上端口，清液过滤池套装在收集池内部，且清液过滤池的上端口高于收集池的上端口，清液过滤池的底部开设有漏口，将下沉的絮凝状排出，在清液过滤池的底部设置有一倒V形的锥形顶板，用于防止絮凝状上浮;抽吸管与清液过滤池上部清液面连通，抽吸管与潜污泵连接;在清液过滤池的上部设置有一层纳米过滤网，在清液过滤池上方设置有一紫外线杀毒器，硅藻精土投入器位于沉淀池上方，用于向沉淀池内投入硅藻精土，提高絮凝效果;在沉淀池的底部开设有一排泥口，排泥口下方设置有一储泥池;清液过滤池的上部设置有堰槽，清液过滤池的上部清液通过堰槽与蓄水池连通。
进一步地，所述的负压抽吸幕内设置有水帘。
本发明与现有技术相比其有益效果是：本发明的处理设备相比同类产品，可以一体化处理涂料厂的所有废水，设备体积小，节约成本，且运营费用低;本发明处理后的出水可全部回用，可用作设备清洗水，绿化用水等。本发明由于硅藻精土的纳米微孔结构，可以将污水中的臭味彻底吸附，因此，整个处理过程中无臭味产生。
