申请日2017.10.11
公开(公告)日2018.01.05
IPC分类号C02F1/40; C02F103/10
摘要
本发明公开的是油田回注污水的前期过滤装置，在油田回注污水的过滤工艺中使用，对油田回注污水做前期过滤处理。本过滤装置包括外筒和过滤管，外筒设有污水进口和污水排出口，外筒内设有带有过流孔的支撑板和集水箱，过滤管与外筒的轴线平行、架设在支撑板与集水箱之间，过滤管的末端与集水箱连通，集水箱通过净水排出管与超滤工艺处理流程连接。本发明装置结构简单、工作可靠，应用范围广，污水过滤效率高。如果串联使用，其污水的过滤效果更好。本发明占地面积小，可根据场地环境状况自由调整本装置尺寸的大小或组合状态，能够有效避免超滤装置的超滤膜被油污染、延长了超滤装置的使用寿命，具有较高的现场应用价值。
权利要求书

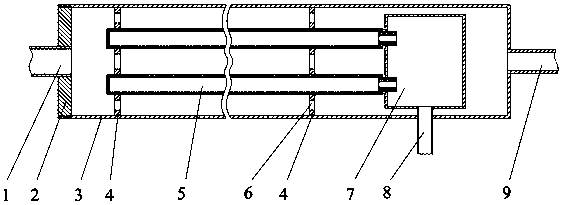

1.油田回注污水的前期过滤装置，包括外筒和过滤管，外筒设有污水进口和污水排出口，其特征是，外筒内设有带有过流孔的支撑板和集水箱，过滤管与外筒的轴线平行、架设在支撑板与集水箱之间，过滤管的末端与集水箱连通，集水箱通过净水排出管与超滤工艺处理流程连接。
2.如权利要求1所述的油田回注污水的前期过滤装置，其特征是，所述集水箱是圆柱形箱体、其外圆与外筒之间过流环隙的宽度设定在8cm-20cm之间。
3.如权利要求2所述的油田回注污水的前期过滤装置，其特征是，所述集水箱与外筒之间过流环隙的宽度设定在12cm-16cm之间。
4.如权利要求1或2或3所述的油田回注污水的前期过滤装置，其特征是，所述外筒的污水进口的孔径大于污水排出口的孔径，外筒的筒体前端与端盖螺纹连接，污水进口设在端盖中。
5.如权利要求4所述的油田回注污水的前期过滤装置，其特征是，所述外筒内的过滤管至少设置三个，过滤管的前端封闭、后端小径插入集水箱内。
6.如权利要求5所述的油田回注污水的前期过滤装置，其特征是，所述外筒内的支撑板是与外筒内圆同大的圆板、设有过滤管安装孔和过流孔，过流孔均布在过滤管安装孔外面的板体中。
7.如权利要求6所述的油田回注污水的前期过滤装置，其特征是，所述污水进口、污水排出口和净水排出管均与外筒密封，过滤管的小径端与集水箱密封。
8.如权利要求1所述的油田回注污水的前期过滤装置，其特征是，所述本过滤装置能够二个以上串联使用，串联使用时，将前面过滤装置的净水排出管与超滤工艺处理流程连接、将污水排出口与后面过滤装置的污水进口连接。
说明书
油田回注污水的前期过滤装置
技术领域
本发明涉及油田回注污水的处理设备，特别是油田回注污水的前期过滤装置，在油田回注污水的过滤工艺中使用，对油田回注污水做前期过滤处理。
背景技术
随着油田开发的深入，一些油田区块由于地层能量的衰减油井产油量也在下降，目前普遍的解决措施是通过注水井向油层注水补充地层能量，以延长油井的稳产期，最终达到提高采收率的目的。有些油田区块油藏物性较差，为中孔、中低渗储层，对注入水的水质有较高的要求，如果水质不达标容易造成地层孔喉堵塞，因此要将注入水粒径处理至小于0.4μm，才能满足油藏注水需求。目前采用超滤膜分离技术可达到其水质要求，但超滤膜极易被油污染，因此在超滤工艺前端需要对污水中的油组分先进行深度过滤，以提高超滤膜的过滤效果，延长其使用寿命。
目前处理含油污水常用的分离方法有物理法、生化法、电磁法和化学法等，申请日为2014年12月26日，专利号为201410832039.X，公开了一种处理含油污水的油水分离装置及处理方法，该装置包括一个由分离板和隔板交错排列形成的板框式膜组件分离器，采用直立式膜组件方式，分离板和隔板均直立放置，分离器上部与进液通道相连，内部被分离板和隔板隔分为分离室和滤液室，工字型隔板上端开有供液体进入的圆孔，分离室和滤液室的下端分别装有出液开关，分离板包括油水分离膜和多孔支撑层，油水分离膜选用亲水疏油材料，允许水组份透过分离膜进入滤液室，而油组份保留在分离室不能通过分离膜，分离的油、水组份分别通过相应的出液开关流出，达到油水分离的目的。该装置存在以下问题：由于分离器的分离室内设置有多组折流挡板，含油污水需经过多次绕流，影响流速，从而影响整个装置处理含油污水的效率;其油水分离方法为静态过滤方法，分离室一侧的油组份极易附着在分离膜表面影响渗透性，需要定期进行清洗。
申请日为2015年3月24日，专利号为201510130595.7，公开了一种油水分离箱及其使用方法，该油水分离箱的箱体内包括至少两根管状过滤部件以及至少一块非透过性的横向分隔板，横向分隔板沿横向分隔出至少两个单元，每个单元中包括至少一根沿横向设置的管状过滤部件，各个单元相互之间处于密封状态;管状过滤部件的管壁能够透过水，同时能够阻挡油，可以使含油污水中的水相通过管壁进入管状过滤部件之内，过滤部件的一端或两端与水相排水管连通，用于排出除油之后的水，被阻挡的油流入集油槽，从而实现油、水分离。该装置存在以下问题：由于工具内部设置有多组隔离板，且管状过滤装置横向排布，含油污水在分离箱内的流动较缓慢，污水处理量小;由于分离箱内流体流动缓慢，管状过滤装置表面易被油膜封堵，但装置不具备自清洁功能，必须拆解分离箱后进行定期清洗。
发明内容
本发明的目的是提供油田回注污水的前期过滤装置，在处理油田注入水的超滤装置前端对污水中的油组分先进行深度过滤，避免超滤装置的超滤膜被油污染，延长超滤装置的使用寿命。
本发明的技术解决方案是：油田回注污水的前期过滤装置包括外筒和过滤管，外筒设有污水进口和污水排出口，外筒内设有带有过流孔的支撑板和集水箱，过滤管与外筒的轴线平行、架设在支撑板与集水箱之间，过滤管的末端与集水箱连通，集水箱通过净水排出管与超滤工艺处理流程连接。
与现有技术相比，本发明的有益效果是：本发明是采用物理法分离油水组份，过滤装置内的过滤管纵向排列在外筒内，在集水箱周边留有过流环隙，对流体的流动阻力相对较小，处理污水速度快，污水处理量大。污水处理为动态过滤，不需静置等待，流体边冲刷过滤管边实施过滤，过滤管表面不易被油膜封堵，使装置本身具有自清洁功能，连续使用期长，污水过滤效率高。本发明装置结构简单、工作可靠，应用范围广，污水过滤效率高。如果串联使用，其污水的过滤效果更好。本发明占地面积小，可根据场地环境状况自由调整本装置尺寸的大小或组合状态，使用极为便利，能够有效避免超滤装置的超滤膜被油污染、延长了超滤装置的使用寿命，具有较高的现场应用价值。
