申请日2016.05.09
公开(公告)日2016.10.12
IPC分类号C02F11/12; C02F11/16; B01D53/84; B08B15/04
摘要
本实用新型涉及一种污泥干化除臭净化装置，包括原料输送器、太阳能自动旋转干燥器、除尘器、冷凝器、鼓风机和生物除臭器，原料输送器包括污泥泵，原料输送器通过污泥泵连接太阳能自动旋转干燥器，太阳能自动旋转干燥器的出口连接除尘器，除尘器连接冷凝器，冷凝器通过鼓风机连接生物除臭器，太阳能自动旋转干燥器包括螺旋干燥器、圆弧面型反射镜、旋转支架、马达和PLC控制器，PLC控制器控制马达输出，马达控制旋转支架的旋转速率，圆弧面型反射镜承载于旋转支架上，螺旋干燥器位于圆弧面型反射镜的光线汇聚点上，螺旋干燥器的外壁为透明玻璃罩。本实用新型的有益效果在于：太阳能利用率高，能耗低，绿色环保，节约成本。
权利要求书

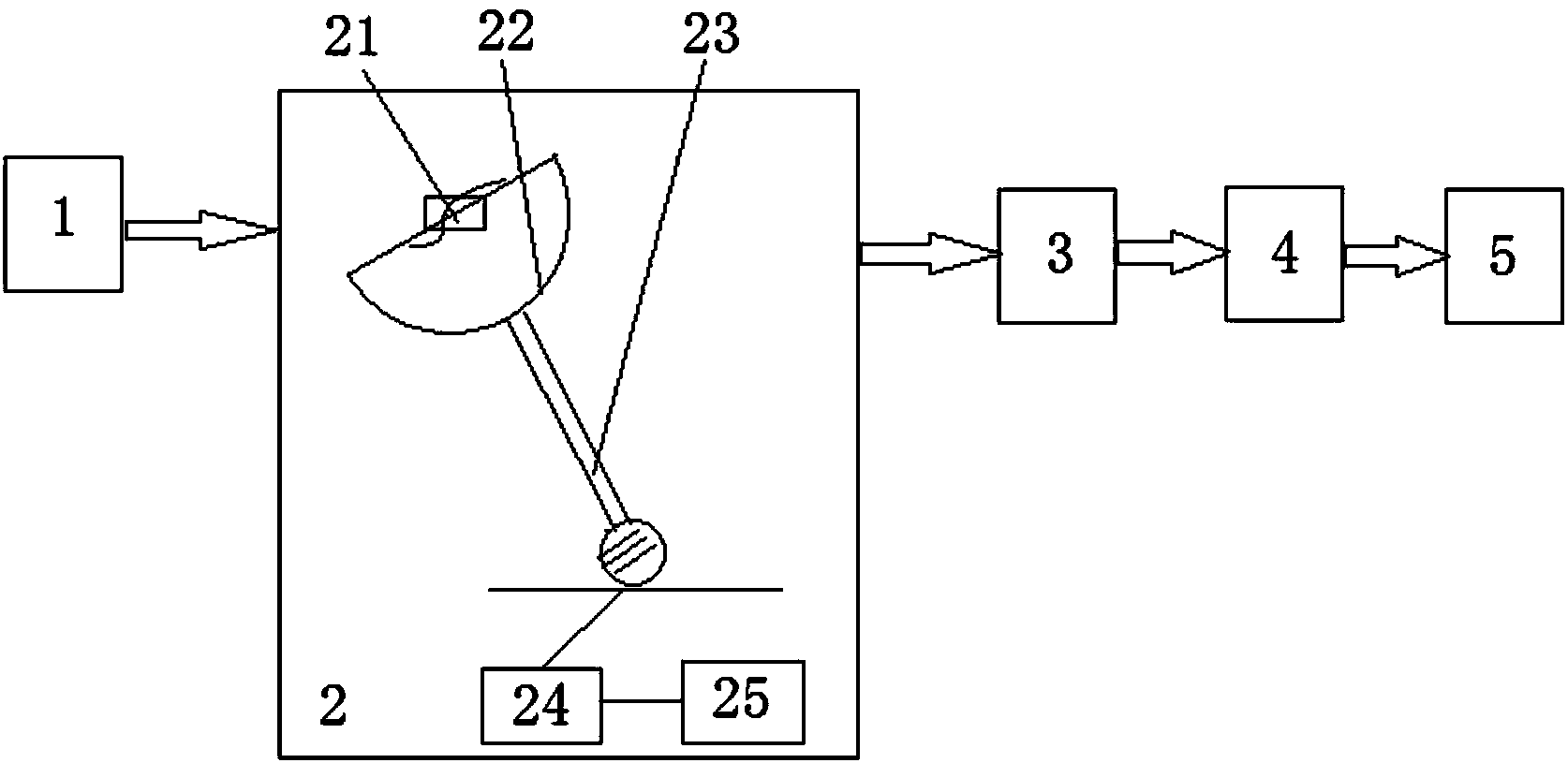

1.一种污泥干化除臭净化装置，其特征在于，包括原料输送器(1)、太阳能自动旋转干燥器(2)、除尘器(3)、冷凝器(4)、鼓风机和生物除臭器(5)，所述原料输送器(1)包括污泥泵，所述原料输送器(1)通过所述污泥泵连接所述太阳能自动旋转干燥器(2)，所述太阳能自动旋转干燥器(2)的出口连接所述除尘器(3)，所述除尘器(3)连接所述冷凝器(4)，所述冷凝器(4)通过所述鼓风机连接所述生物除臭器(5)，所述太阳能自动旋转干燥器(2)包括螺旋干燥器(21)、圆弧面型反射镜(22)、旋转支架(23)、马达(24)和PLC控制器(25)，所述PLC控制器(25)控制所述马达(24)输出，所述马达(24)控制所述旋转支架(23)的旋转速率，所述圆弧面型反射镜(22)承载于所述旋转支架(23)上，所述螺旋干燥器(21)位于所述圆弧面型反射镜(22)的光线汇聚点上，所述螺旋干燥器(21)的外壁为透明玻璃罩。
2.如权利要求1所述污泥干化除臭净化装置，其特征在于，所述圆弧面型反射镜(22)为半圆面型，所述旋转支架(23)的支点位于所述旋转支架(23)的底端且所述旋转支架(23)在与地平线形成60°～90°夹角的范围内进行旋转。
说明书
一种污泥干化除臭净化装置
技术领域
本实用新型涉及污泥处理技术领域，尤其涉及一种污泥干化除臭净化装置。
背景技术
随着工业化、城镇化的进展，相应的污水、污泥生产量也随之迅速增加，目前，我国年产生污泥4000万吨(含水率80%)，预计至2020年，我国年产生污泥超过6000万吨(含水率80%)。污水处理产生的污泥，富含有机质成分，又含有一定量的重金属、病原体等有害物质，污泥的二次污染问题突出。目前，我国产生的污泥主要去向是垃圾填埋场进行填埋。随着污水处理率的不断提高，所产生的大量污泥会占用大量的垃圾填埋场，同时，适宜的垃圾填埋场所也越来越有限，因此，污泥的处理是固体废弃物处置研究热点，污泥的减量化、无害化、资源化处理是各国共同努力的目标。降低污泥的含水率和减小污泥体积，首先实现减量化，是实现污泥处理的关键。目前，污泥干化处理技术普遍存在耗能量过高的问题，从而增加了污泥处理成本。
实用新型内容
有鉴于此，本实用新型的目的是提供一种污泥干化除臭净化装置，以解决现有技术中的不足。
为了达到上述目的，本实用新型的目的是通过下述技术方案实现的：
一种污泥干化除臭净化装置，其中，包括原料输送器、太阳能自动旋转干燥器、除尘器、冷凝器、鼓风机和生物除臭器，所述原料输送器包括污泥泵，所述原料输送器通过所述污泥泵连接所述太阳能自动旋转干燥器，所述太阳能自动旋转干燥器的出口连接所述除尘器，所述除尘器连接所述冷凝器，所述冷凝器通过所述鼓风机连接所述生物除臭器，所述太阳能自动旋转干燥器包括螺旋干燥器、圆弧面型反射镜、旋转支架、马达和PLC控制器，所述PLC控制器控制所述马达输出，所述马达控制所述旋转支架的旋转速率，所述圆弧面型反射镜承载于所述旋转支架上，所述螺旋干燥器位于所述圆弧面型反射镜的光线汇聚点上，所述螺旋干燥器的外壁为透明玻璃罩。
上述污泥干化除臭净化装置，其中，所述圆弧面型反射镜为半圆面型，所述旋转支架的支点位于所述旋转支架的底端且所述旋转支架在与地平线形成60°～90°夹角的范围内进行旋转。
与已有技术相比，本实用新型的有益效果在于：
太阳能利用率高，能耗低，绿色环保，节约成本。
