申请日2016.05.09
公开(公告)日2016.12.07
IPC分类号C02F9/02; C02F103/16
摘要
本实用新型涉及一种微型化的电镀废水回收装置，包括：外箱，第一增压泵，保安过滤器和纳滤膜设备，保安过滤器通过水管分别与第一增压泵和纳滤膜设备连接，纳滤膜设备具有浓水管和产水管，第一增压泵，保安过滤器和纳滤膜设备位于外箱内部，浓水管和产水管的一部分位于外箱的内部，浓水管和产水管位于纳滤膜设备的一侧，保安过滤器位于纳滤膜设备的另一侧，第一增压泵位于保安过滤器的正下方。上述结构能有效地控制回收装置的整体尺寸，避免回收装置占据较大空间，可以灵活地在不同的电镀池运用该回收装置。
权利要求书
1.一种微型化的电镀废水回收装置，其特征在于，所述电镀废水回收装置包括：外箱，第一增压泵，保安过滤器和纳滤膜设备，所述保安过滤器通过水管分别与所述第一增压泵和所述纳滤膜设备连接，所述纳滤膜设备具有浓水管和产水管，所述第一增压泵，所述保安过滤器和所述纳滤膜设备位于所述外箱内部，所述浓水管和所述产水管的一部分位于所述外箱的内部，所述浓水管和所述产水管位于所述纳滤膜设备的一侧，所述保安过滤器位于所述纳滤膜设备的另一侧，所述第一增压泵位于所述保安过滤器的正下方。
2.如权利要求1所述的电镀废水回收装置，其特征在于，所述保安过滤器呈圆柱形，高度为0.6m，底面直径为0.159m。
3.如权利要求1所述的电镀废水回收装置，其特征在于，纳滤膜设备呈圆柱形，高度为0.962m，底面直径为0.102m。
4.如权利要求1所述的电镀废水回收装置，其特征在于，第一增压泵呈长方体形状，长度为0.417m，宽度为0.158m，高度为0.208m。
5.如权利要求1-4任一所述的电镀废水回收装置，其特征在于，所述外箱呈长方体形状，所述外箱具有长度，宽度和高度，所述长度为1.25m，所述宽度为0.5m，所述高度为1m。
6.如权利要求5所述的电镀废水回收装置，其特征在于，所述保安过滤器和所述纳滤膜设备沿所述长度的方向排列。
7.如权利要求5所述的电镀废水回收装置，其特征在于，所述保安过滤器为两个，其中一个所述保安过滤器处于上游，另一个所述保安过滤器处于下游，所述两个保安过滤器沿所述长度的方向排列。
8.如权利要求7所述的电镀废水回收装置，其特征在于，处于下游的所述保安过滤器沿所述长度的方向比处于上游的所述保安过滤器更靠近所述纳滤膜设备。
9.如权利要求5所述的电镀废水回收装置，其特征在于，所述第一增压泵沿所述高度的方向位于所述保安过滤器的正下方。
10.如权利要求5所述的电镀废水回收装置，其特征在于，所述纳滤膜设备为两个，所述两个纳滤膜设备沿所述宽度的方向排列。
说明书
一种微型化的电镀废水回收装置
技术领域
本实用新型涉及一种微型化的电镀废水回收装置。
背景技术
电镀是利用化学和电化学方法在金属或在其它材料表面镀上各种金属。电镀技术广泛应用于机器制造、轻工、电子等行业。电镀废水主要来源于电镀工序中的清水冲洗过程，电镀废水的成分非常复杂，除含氰(CN-)废水和酸碱废水外，重金属废水是电镀业潜在危害性极大的废水类别。
传统的电镀废水处理设备由于体积较大，因此用户在使用该处理设备时需要腾出较大的空间，这样十分不利于在电镀池附近放置废水处理设备。而且由于体积大的电镀废水处理设备不方便搬运，因此一台设备只能用于一个电镀池。
实用新型内容

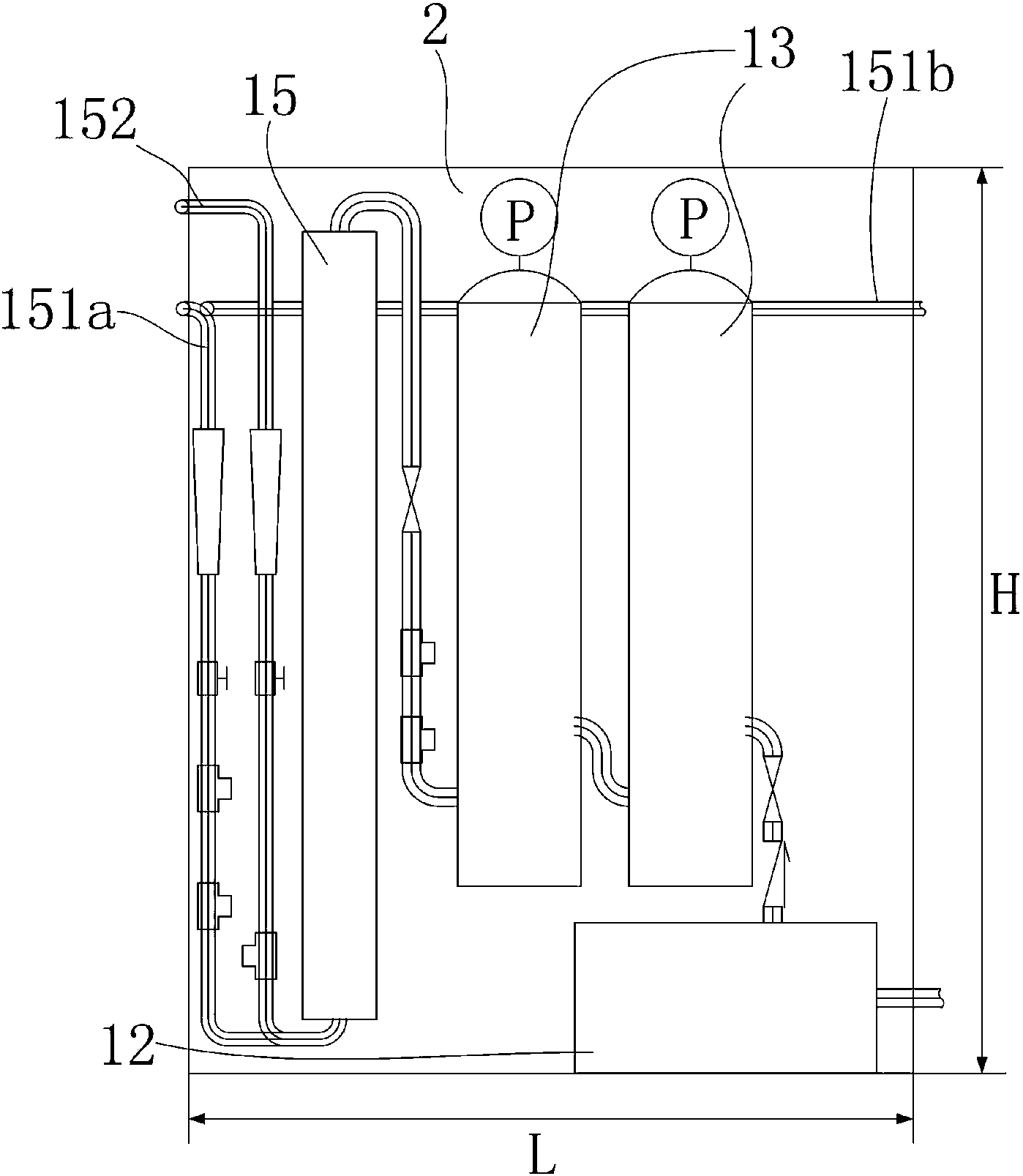

本实用新型为了解决上述问题而提供的一种微型化的电镀废水回收装置，所述电镀废水回收装置包括：外箱，第一增压泵，保安过滤器和纳滤膜设备，所述保安过滤器通过水管分别与所述第一增压泵和所述纳滤膜设备连接，所述纳滤膜设备具有浓水管和产水管，所述第一增压泵，所述保安过滤器和所述纳滤膜设备位于所述外箱 内部，所述浓水管和所述产水管的一部分位于所述外箱的内部，所述浓水管和所述产水管位于所述纳滤膜设备的一侧，所述保安过滤器位于所述纳滤膜设备的另一侧，所述第一增压泵位于所述保安过滤器的正下方。
优选地，所述保安过滤器呈圆柱形，高度为0.6m，底面直径为0.159m。
优选地，纳滤膜设备呈圆柱形，高度为0.962m，底面直径为0.102m。
优选地，第一增压泵呈长方体形状，长度为0.417m，宽度为0.158m，高度为0.208m。
优选地，所述外箱大致呈长方体形状，所述外箱具有长度，宽度和高度，所述长度为1.25m，所述宽度为0.5m，所述高度为1m。
优选地，所述保安过滤器和所述纳滤膜设备沿所述长度的方向排列。
优选地，所述保安过滤器为两个，其中一个所述保安过滤器处于上游，另一个所述保安过滤器处于下游，所述两个保安过滤器沿所述长度的方向排列。
优选地，处于下游的所述保安过滤器沿所述长度的方向比处于上游的所述保安过滤器更靠近所述纳滤膜设备。
优选地，所述第一增压泵沿所述高度的方向位于所述保安过滤器的正下方。
优选地，所述纳滤膜设备为两个，所述两个纳滤膜设备沿所述 宽度的方向排列。
本实用新型的有益效果在于：由于其外箱内各组成部件合理分布，能有效地控制回收装置的整体尺寸，避免回收装置占据较大空间，可以灵活地在不同的电镀池运用该回收装置。
