申请日2016.05.16
公开(公告)日2016.09.21
IPC分类号C02F1/40; C02F1/52
摘要
本实用新型公开了一种含油废水快速预处理装置，包括罐体，所述罐体顶部边缘外侧设有溢流槽和溢流口，所述罐体底部呈漏斗状且在最下方设有排泥口，在所述罐体内部上方等间距倾斜设有若干沉降板，在所罐体下方设有“L”型的污水进口管，所述污水进口管穿过罐体侧壁延伸到罐体竖直方向中心处且污水进口管的污水出口方向朝下，在所述罐体下方还设有两根对称安装的喷气管，所述喷气管位于污水进口管下方且穿过罐体侧壁延伸到罐体中部，在所述罐体下方设有加药管，所述加药管位于喷气管下方且穿过罐体侧壁延伸到罐体竖直方向中心位置处。装置在传统的沉降设备进行改造，加速了含油物质的析出过程，同时设备占地面积小，处理效率高，运行费用低。
权利要求书

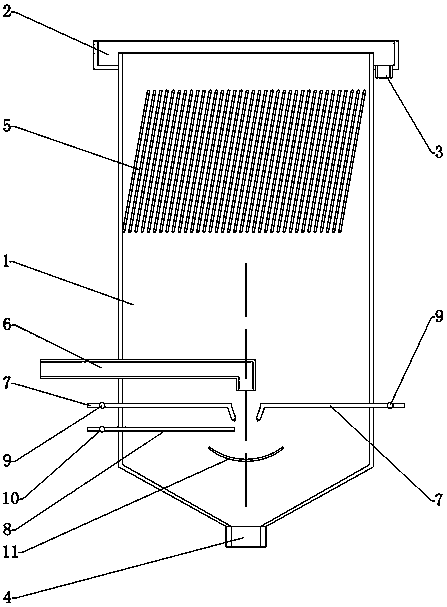

1.一种含油废水快速预处理装置，包括竖直设置的罐体(1)，所述罐体(1)顶部边缘外侧设有溢流槽(2)和溢流口(3)，所述罐体(1)底部呈漏斗状且在最下方设有排泥口(4)，在所述罐体(1)内部上方等间距倾斜设有若干沉降板(5)，其特征在于：在所罐体(1)下方设有“L”型的污水进口管(6)，所述污水进口管(6)穿过罐体(1)侧壁延伸到罐体(1)竖直方向中心处且污水进口管(6)的污水出口方向朝下，在所述罐体(1)下方还设有两根对称安装的喷气管(7)，所述喷气管(7)位于污水进口管(6)下方且穿过罐体(1)侧壁延伸到罐体(1)中部，，在所述罐体(1)下方设有加药管(8)，所述加药管(8)位于喷气管(7)下方且穿过罐体(1)侧壁延伸到罐体(1)竖直方向中心位置处。
2.根据权利要求1所述的一种含油废水快速预处理装置，其特征在于：在位于所述罐体(1)外侧的两根喷气管(7)部分上分别设有独立的气体流量阀(9)。
3.根据权利要求1或2所述的一种含油废水快速预处理装置，其特征在于：所述喷气管(7)的出气端倾斜向下设置。
4.根据权利要求1所述的一种含油废水快速预处理装置，其特征在于：在位于所述罐体(1)外侧的加药管(8)部分上设有液体流量阀(10)。
5.根据权利要求1所述的一种含油废水快速预处理装置，其特征在于：在所述加药管(8)出口的下方设有一个中部向下凹陷的折流板(11)。
说明书
一种含油废水快速预处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种含油废水快速处理装置。
背景技术
含油污水是一种量大而面广的污染源。据有关资料表明，世界上每年至少有500-1000万吨油类通过各种途径进入水体。含油污水的来源十分广泛，主要来自石油、石油化工、钢铁、焦化、煤气发生站、机械等工业企业，另外铁路运输业、纺织与餐饮行业都会产生含油污水。含油废水如不经处理直接排入城市排水管道，对排水设备和城市污水处理厂都会造成很大影响，甚至对人民生活，身体健康带来很大危害。
含油污水的处理目的是去除水中的油、悬浮物、化学需氧量以及其它不利成分，使污水处理后达标排放。目前含油污水的常规处理流程为：将含油污水送入沉降罐进行一级沉降，然后依次进入斜板隔油池二级沉降、缓冲罐，再进行一级过滤和二级过滤，最后出水储罐，由于常规一级沉降、二级斜板沉降等处理设备效率较低、停留时间长，因此相对投资成本、占地面积都很大。同时由于设备流程长，处理设备较多，造成操作维修不方便，运行费用高等缺陷。
实用新型内容
本实用新型的目的在于克服现有技术的缺陷，提供一种含油废水快速预处理装置，该装置在传统的沉降设备进行改造，加速了含油物质的析出过程，同时设备占地面积小，处理效率高，运行费用低。
本实用新型采用的技术方案是：
一种含油废水快速预处理装置，包括竖直设置的罐体，所述罐体顶部边缘外侧设有溢流槽和溢流口，所述罐体底部呈漏斗状且在最下方设有排泥口，在所述罐体内部上方等间距倾斜设有若干沉降板，其特征在于：在所罐体下方设有“L”型的污水进口管，所述污水进口管穿过罐体侧壁延伸到罐体竖直方向中心处且污水进口管的污水出口方向朝下，在所述罐体下方还设有两根对称安装的喷气管，所述喷气管位于污水进口管下方且穿过罐体侧壁延伸到罐体中部，，在所述罐体下方设有加药管，所述加药管位于喷气管下方且穿过罐体侧壁延伸到罐体竖直方向中心位置处。
进一步地，在位于所述罐体外侧的两根喷气管部分上分别设有独立的气体流量阀。
进一步地，所述喷气管的出气端倾斜向下设置。
进一步地，在位于所述罐体外侧的加药管部分上设有液体流量阀。
进一步地，在所述加药管出口的下方设有一个中部向下凹陷的折流板。
本实用新型的有益效果是：
本实用新型结构简单，为了加快废水中油类物质析出，本实用新型涉及采用化学方法，通过加药管向罐体内加入除油化学药剂，利用高速喷出的空气对冲击污水和除油化学药剂，使得除油化学药剂能够迅速捕获废水中的油类物质形成絮状沉淀物质，并在流经沉降板时逐渐聚集最沉降到罐体底部，同时喷气管还起到曝气作用，加速油类絮状物质析出聚集沉淀过程。本实用新型在传统的沉降设备上进行改造，加速了含油物质的析出过程，同时设备占地面积小，处理效率高，运行费用低。
