申请日2016.05.06
公开(公告)日2016.09.28
IPC分类号C02F9/14
摘要
本实用新型公开了一种低能耗生活污水处理装置，包括沉淀池、格栅池、厌氧去污室、好氧去污室和植物土壤渗滤装置，所述沉淀池和格栅池之间设置有人工格栅，沉淀池的侧面上部设置有进水管，格栅池的侧面中部通过连通管与厌氧去污室连接，厌氧去污室和好氧去污室之间设置有隔板，好氧去污室的侧面下部通过连通管与植物土壤渗滤装置连接，植物土壤渗滤装置的侧面还设置有出水管，出水管上分别设有碳滤罐、砂滤罐和PH值调节装置。本实用新型污水处理效果好、效率高，能耗低，稳定可靠，便于进行推广应用。
权利要求书
1.一种低能耗生活污水处理装置，包括沉淀池、格栅池、厌氧去污室、好氧去污室、植物土壤渗滤装置、PH值调节装置、砂滤罐、碳滤罐和污物罐，其特征在于，所述沉淀池和格栅池之间设置有人工格栅，沉淀池的侧面上部设置有进水管，沉淀池的底部通过连通管与污物罐连接，格栅池的侧面中部通过连通管与厌氧去污室连接，且连通管连接于厌氧去污室的侧面上部，所述厌氧去污室和好氧去污室之间设置有隔板，好氧去污室的底部还设置有曝气装置，所述好氧去污室的侧面下部通过连通管与植物土壤渗滤装置连接，且连通管的下端位于植物土壤渗滤装置的内侧下部，所述植物土壤渗滤装置的侧面还设置有出水管，出水管上分别设有碳滤罐、砂滤罐和PH值调节装置，所述碳滤罐和砂滤罐的顶部还跨设有应急导流管。
2.根据权利要求1所述的低能耗生活污水处理装置，其特征在于，所述PH值调节装置、砂滤罐和碳滤罐于出水管上距植物土壤渗滤装置由近到远设置。
3.根据权利要求1所述的低能耗生活污水处理装置，其特征在于，所述砂滤罐内填充有砂石。
4.根据权利要求1所述的低能耗生活污水处理装置，其特征在于，所述碳滤罐内填充有活性炭。
5.根据权利要求1或3或4所述的低能耗生活污水处理装置，其特征在于，所述砂滤罐和碳滤罐的底部还分别设置有排砂口和排碳口。
6.根据权利要求1所述的低能耗生活污水处理装置，其特征在于，所述应急导流管为倒“U”形结构，且应急导流管由透明材料制成。
说明书
一种低能耗生活污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种低能耗生活污水处理装置。
背景技术
随着经济的迅速发展，废水的超标排放导致的大面积大容量水污染现象已造成了饮水困难，生态环境恶化等严重问题，成为了社会经济发展的制约因素。为此，国家和政府在各个领域加强对水环境的保护，在严格规定污水排放标准和不同污染物的排放浓度标准的同时，新建不同规模和类型的污水处理厂，并引进新技术和设备等。然而，现有技术中的污水处理装置结构单一，污水处理效果差、效率低，稳定性不佳，且能耗较高。此外，净化介质与污水反应不充分，且净化介质清洗更换比较麻烦，影响了装置的总体净化效率。
实用新型内容
本实用新型的目的在于提供一种低能耗生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

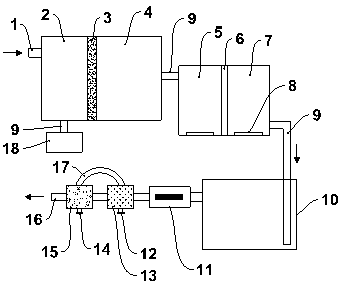

一种低能耗生活污水处理装置，包括沉淀池、格栅池、厌氧去污室、好氧去污室、植物土壤渗滤装置、PH值调节装置、砂滤罐、碳滤罐和污物罐，所述沉淀池和格栅池之间设置有人工格栅，沉淀池的侧面上部设置有进水管，沉淀池的底部通过连通管与污物罐连接，格栅池的侧面中部通过连通管与厌氧去污室连接，且连通管连接于厌氧去污室的侧面上部，所述厌氧去污室和好氧去污室之间设置有隔板，好氧去污室的底部还设置有曝气装置，所述好氧去污室的侧面下部通过连通管与植物土壤渗滤装置连接，且连通管的下端位于植物土壤渗滤装置的内侧下部，所述植物土壤渗滤装置的侧面还设置有出水管，出水管上分别设有碳滤罐、砂滤罐和PH值调节装置，所述碳滤罐和砂滤罐的顶部还跨设有应急导流管。
作为本实用新型进一步的方案：所述PH值调节装置、砂滤罐和碳滤罐于出水管上距植物土壤渗滤装置由近到远设置。
作为本实用新型进一步的方案：所述砂滤罐内填充有砂石。
作为本实用新型进一步的方案：所述碳滤罐内填充有活性炭。
作为本实用新型进一步的方案：所述砂滤罐和碳滤罐的底部还分别设置有排砂口和排碳口。
作为本实用新型进一步的方案：所述应急导流管为倒“U”形结构，且应急导流管由透明材料制成。
与现有技术相比，本实用新型的有益效果是：通过沉淀池和格栅池之间的人工格栅，可将固体杂质过滤至污物罐中进行储存，通过厌氧去污室和好氧去污室可进行有机物分解，有效净化水质，且通过好氧去污室底部设置的曝气装置可提升好氧去污室的水处理效率，通过植物土壤渗滤装置内发达的植物根系及填料表面生长的生物膜净化作用、填料床体的截留及植物对营养物质的吸收作用，而实现对水体的进一步净化，此外，通过PH值调节装置可对污水进行PH值调节，以达到排放标准;通过砂滤罐对污水进行进一步过滤;通过碳滤罐对污水进行微粒粉末吸附;当出水管内的水流较大时，通过应急导流管进行泄压缓冲，且通过将应急导流管设置为透明，便于观察，可以及时的进行进水管的进水水流调整。综上所述，该装置污水处理效果好、效率高，能耗低，稳定可靠，便于进行推广应用。
