申请日2016.05.06
公开(公告)日2016.11.23
IPC分类号C02F1/30
摘要
本实用新型涉及一种污水红外杀菌输液箱，包括箱体，箱体内设有杀菌槽，箱体的内顶部设有旋转座，旋转座内设有微型控制电路板与太阳能电池板，旋转座的底面设有若干红外杀菌灯，箱体的顶部设有驱动电机，驱动电机连接有驱动管，驱动管套装有驱动轴，驱动轴的下端与旋转座的顶部对接;箱体的侧壁插接有进液管，箱体的底部设有出液管。本实用新型可以将污水通过进液管输入到箱体内，红外杀菌灯发光发亮能实现对污水进行杀菌处理，且驱动电机可以控制驱动管与驱动轴旋转，从而方便控制旋转座实现旋转，方便了红外杀菌灯的旋转，从而方便了杀菌作用，杀菌处理后的水源则通过出液管排出。
权利要求书

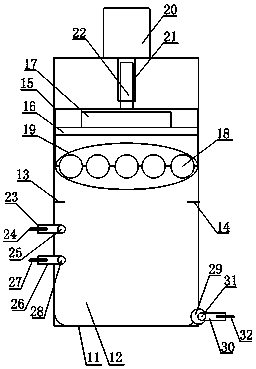

1.一种污水红外杀菌输液箱，包括箱体(11)，其特征在于：箱体(11)内设有杀菌槽(12)，箱体(11)的内顶部设有旋转座(15)，旋转座(15)内设有微型控制电路板(16)与太阳能电池板(17)，微型控制电路板(16)与太阳能电池板(17)为电连接，旋转座(15)的底面设有若干红外杀菌灯(18)，若干红外杀菌灯(18)呈等间距布置在旋转座(15)的底面上，红外杀菌灯(18)与微型控制电路板(16)为电连接，旋转座(15)的底部设有保护球(19)，红外杀菌灯(18)设置在保护球(19)内;箱体(11)的顶部设有驱动电机(20)，驱动电机(20)连接有驱动管(21)，驱动管(21)套装有驱动轴(22)，驱动轴(22)的下端与旋转座(15)的顶部对接;箱体(11)的侧壁插接有第一进液管(23)，第一进液管(23)的外端设有第一进液针(24)，第一进液管(23)的内端设有第一进液球(25)，第一进液球(25)为微孔质结构，第一进液球(25)设置在箱体(11)内，箱体(11)的侧壁插接有第二进液管(26)，第二进液管(26)的外端设有第二进液针(27)，第二进液管(26)的内端设有第二进液球(28)，第二进液球(28)为微孔质结构，第二进液球(28)设置在箱体(11)内，箱体(11)的底部设有出液管(30)，出液管(30)的外端设有出液针(32)，出液管(30)的内端设有出液球(31)，箱体(11)的底部设有出液泵(29)，出液管(30)的内端与出液泵(29)对接。
2.根据权利要求1所述的污水红外杀菌输液箱，其特征在于：箱体(11)的内壁设有第一液位条(13)与第二液位条(14)。
3.根据权利要求2所述的污水红外杀菌输液箱，其特征在于：第一液位条(13)与第二液位条(14)对应。
4.根据权利要求1所述的污水红外杀菌输液箱，其特征在于：红外杀菌灯(18)为球形形状。
5.根据权利要求1所述的污水红外杀菌输液箱，其特征在于：保护球(19)为椭球形形状。
说明书
一种污水红外杀菌输液箱
技术领域
本实用新型涉及一种输液箱，具体涉及一种污水红外杀菌输液箱。
背景技术
红外线灭菌器采用红外线热能灭菌，因其使用方便、操作简单、对环境无污染，无明火、不怕风、使用安全,可广泛应用于生物安全柜、净化工作台、抽风机旁、流动车上等环境中进行微生物实验。1、禁用尖锐锋利的物品刮碰加热器内腔表面。2、定期查看加热器内表面有无明显的刮伤裂痕或残留物积聚。3、若发现加热器有缺陷出现，则应尽早及时更换。4、接种环/针等物品在加热内腔灼烧滞留时间不宜加长，以免导致手柄部分变热并减少其使用寿命。5、如遇紧急情况，可直接关闭电源开关终止操作。6、加热器外围温度在工作期间也会较高，请避免接触易燃物品，并避免灼伤。7、建议清洁保养时，关闭主机电源，并拔掉电源连接线，冷却1小时以上，切勿带电操作。8、清洁时用异丙醇或其它温和的清洁剂浸湿后拧干的布对仪器外部进行擦拭，请注意，清洁擦拭加热器外 围及电源连接线接头部分等部位时，擦拭布切勿滴液，以免导致短路损坏仪器。9、当仪器插上电源，并打开电源开关，仪器前方的蓝、红指示灯均不亮时，可能是保险丝已熔断，可换上同等规格的保险丝(3A)再试或直接联系服务商。现有的红外线灭菌器不方便对污水进行杀菌处理。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种可以将污水通过进液管输入到箱体内，红外杀菌灯发光发亮能实现对污水进行杀菌处理，且驱动电机可以控制驱动管与驱动轴旋转，从而方便控制旋转座实现旋转，方便了红外杀菌灯的旋转，从而方便了杀菌作用，杀菌处理后的水源则通过出液管排出的污水红外杀菌输液箱。
为实现上述目的，本实用新型采用的技术方案是：
一种污水红外杀菌输液箱，包括箱体，箱体内设有杀菌槽，箱体的内顶部设有旋转座，旋转座内设有微型控制电路板与太阳能电池板，微型控制电路板与太阳能电池板为电连接，旋转座的底面设有若干红外杀菌灯，若干红外杀菌灯呈等间距布置在旋转座的底面上，红外杀菌灯与微型控制电路板为电连接，旋转座的底部设有保护球，红外杀菌灯设置在保护球内;箱体的顶部设有驱动电机，驱动电机连接有驱动管，驱动管套装有驱动轴，驱动轴的下端与旋转座的顶部对接;箱体的侧壁插接有第一进液管，第一进液管的外端设有第一进液针，第一进液管的内端设有第一进液球，第一进液球为微孔质结构，第一进液球设置在箱体内，箱体的侧壁插接有第二进液管，第二进液管的外端设有第二进液针，第二进液管的内端设有第二进液球，第二进液球为微孔质结构，第二进液球设置在箱体内，箱体的底部设有出液管，出液管的外端设有出液针，出液管的内端设有出液球，箱体的底部设有出液泵，出液管的内端与出液泵对接。
进一步地，所述箱体的内壁设有第一液位条与第二液位条。
进一步地，所述第一液位条与第二液位条对应。
进一步地，所述红外杀菌灯为球形形状。
进一步地，所述保护球为椭球形形状。
采用上述结构后，本实用新型有益效果为：可以将污水通过第一进液管与第二进液管输入到箱体内，红外杀菌灯发光发亮能实现对污水进行杀菌处理，且驱动电机可以控制驱动管与驱动轴旋转，从而方便控制旋转座实现旋转，方便了红外杀菌灯的旋转，从而方便了杀菌作用，杀菌处理后的水源则通过出液管排出。
