申请日2016.07.20
公开(公告)日2017.01.18
IPC分类号C02F1/00
摘要
本实用新型公开了一种能够远程控制的智能中小型污水处理设备，包括底座、反应器、清洗管、气泡排放管，所述底座上设置有所述反应器，所述反应器上端边缘设置有所述清洗管，所述反应器侧面设置有所述气泡排放管，所述反应器上端中部设置有导电板，所述底座上端边缘设置有控制箱，所述控制箱上端设置有天线，所述控制箱正面设置有箱门，所述箱门正面上端设置有显示屏，所述箱门正面下端设置有控制面板，所述箱门正面下端边缘设置有工作指示灯，所述箱门正面下端边缘设置有报警指示灯，所述控制箱侧面中部设置有散热窗。有益效果在于：比传统的智能中小型污水处理设备自动化程度更高、操作更简便、实用性更强。
权利要求书

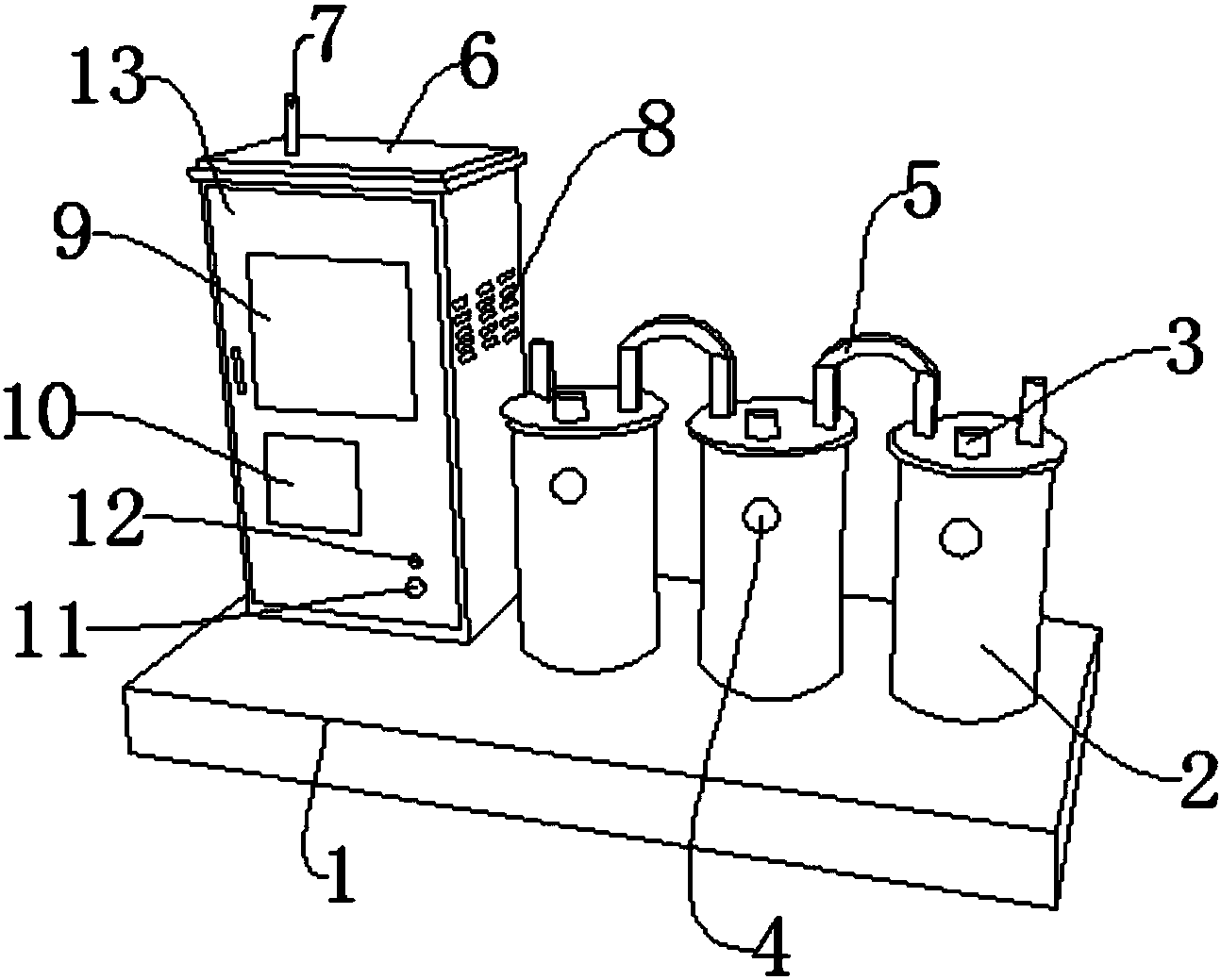

1.一种能够远程控制的智能中小型污水处理设备，其特征在于：包括底座(1)、反应器(2)、清洗管(3)、气泡排放管(4)，所述底座(1)上设置有所述反应器(2)，所述反应器(2)上端边缘设置有所述清洗管(3)，所述反应器(2)侧面设置有所述气泡排放管(4)，所述反应器(2)上端中部设置有导电板(5)，所述底座(1)上端边缘设置有控制箱(6)，所述控制箱(6)上端设置有天线(7)，所述控制箱(6)正面设置有箱门(13)，所述箱门(13)正面上端设置有显示屏(9)，所述箱门(13)正面下端设置有控制面板(10)，所述箱门(13)正面下端边缘设置有工作指示灯(11)，所述箱门(13)正面下端边缘设置有报警指示灯(12)，所述控制箱(6)侧面中部设置有散热窗(8)。
2.根据权利要求1所述的一种能够远程控制的智能中小型污水处理设备，其特征在于：所述反应器(2)通过螺栓紧固连接在所述底座(1)上，所述清洗管(3)镶嵌在所述反应器(2)上端边缘，所述气泡排放管(4)镶嵌在所述反应器(2)侧面。
3.根据权利要求1所述的一种能够远程控制的智能中小型污水处理设备，其特征在于：所述导电板(5)通过螺栓紧固连接在所述反应器(2)上端中部，所述控制箱(6)通过螺栓紧固连接在所述底座(1)上端边缘，所述天线(7)通过螺钉紧固连接在所述控制箱(6)上端。
4.根据权利要求1所述的一种能够远程控制的智能中小型污水处理设备，其特征在于：所述箱门(13)通过铰链紧固连接在所述控制箱(6)正面，所述显示屏(9)镶嵌在所述箱门(13)正面上端，所述控制面板(10)镶嵌在所述箱门(13)正面下端。
5.根据权利要求1所述的一种能够远程控制的智能中小型污水处理设备，其特征在于：所述工作指示灯(11)镶嵌在所述箱门(13)正面下端边缘，所述报警指示灯(12)镶嵌在所述箱门(13)正面下端边缘，所述散热窗(8)通过螺钉紧固连接在所述控制箱(6)侧面中部。
说明书
能够远程控制的智能中小型污水处理设备
技术领域
本实用新型涉及环保机械设备设计制造领域，特别是涉及一种能够远程控制的智能中小型污水处理设备。
背景技术
中小型污水处理设备是一种移动式高性能生物反应器，它采用厌氧反应器(ABR)与膜生物反应器(MBR)结合，大大提高了污水处理能力，同时延长了膜的使用寿命。因此在中小型企业应用十分广泛，但是传统的中小型污水处理设备在使用过程中仍存在一些问题，比如申请号为201320019693.X的中国专利，具体内容为：公开了一种中小型污水处理设备，其上部为柱形体，下部为梯形体，主要由曝气区、左右对称设置的斜管沉淀区及自动回流区组成;曝气区池底设置旋混曝气装置，中部设置进水管;反应池两端对称设置斜管沉淀区，内部装有斜管填料，沉淀区通过溢水口与集水槽相连通;斜管沉淀区与曝气区之间设置自动回流区，回流区装有三块折板，第二折板上端留有污泥回流口，下端与池底斜面形成污泥回流缝;排泥口及污泥推流搅拌装置设置于池底两端。上述专利存在中小型污水处理设备结构设计简单、操作复杂、自动化程度低的问题，因此需要设计一种能够远程控制的智能中小型污水处理设备来解决上述问题。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种能够远程控制的智能中小型污水处理设备。
本实用新型通过以下技术方案来实现上述目的：
一种能够远程控制的智能中小型污水处理设备，包括底座、反应器、清洗管、气泡排放管，所述底座上设置有所述反应器，所述反应器上端边缘设置有所述清洗管，所述反应器侧面设置有所述气泡排放管，所述反应器上端中部设置有导电板，所述底座上端边缘设置有控制箱，所述控制箱上端设置有天线，所述控制箱正面设置有箱门，所述箱门正面上端设置有显示屏，所述箱门正面下端设置有控制面板，所述箱门正面下端边缘设置有工作指示灯，所述箱门正面下端边缘设置有报警指示灯，所述控制箱侧面中部设置有散热窗。
上述结构中,操作者可以通过操作所述控制面板来控制智能中小型污水处理设备工作，也可以通过遥控器远程控制智能中小型污水处理设备工作，所述天线能够接收遥控器的控制信号并传递给所述控制箱，所述控制箱能够根据控制指令控制智能中小型污水处理设备工作，同时，所述控制箱还能够将智能中小型污水处理设备的工作情况通过所述天线发送给遥控器供操作者查看。
为了进一步提高智能中小型污水处理设备的使用寿命，所述反应器通过螺栓紧固连接在所述底座上，所述清洗管镶嵌在所述反应器上端边缘，所述气泡排放管镶嵌在所述反应器侧面。
为了进一步提高智能中小型污水处理设备的使用寿命，所述导电板通过螺栓紧固连接在所述反应器上端中部，所述控制箱通过螺栓紧固连接在所述底座上端边缘，所述天线通过螺钉紧固连接在所述控制箱上端。
为了进一步提高智能中小型污水处理设备的使用寿命，所述箱门通过铰链紧固连接在所述控制箱正面，所述显示屏镶嵌在所述箱门正面上端，所述控制面板镶嵌在所述箱门正面下端。
为了进一步提高智能中小型污水处理设备的使用寿命，所述工作指示灯镶嵌在所述箱门正面下端边缘，所述报警指示灯镶嵌在所述箱门正面下端边缘，所述散热窗通过螺钉紧固连接在所述控制箱侧面中部。
有益效果在于：比传统的智能中小型污水处理设备自动化程度更高、操作更简便、实用性更强。
