申请日2016.05.06
公开(公告)日2016.09.28
IPC分类号F24D19/00; F25B30/06; F25B47/02
摘要
本实用新型涉及一种污水源空冷岛热回收系统，包括矩阵排列的多个风冷模块组成的风冷岛，支承风冷模块的支架，包括围设在风冷岛四周并形成水槽的围挡墙、设置在支架底部的多个用于排水的凹槽、加热装置以及融冰装置;所述加热装置包括位于风冷模块进风口的补热网罩以及位于风冷盘管进风一侧的除霜板网，所述融冰装置位于凹槽内;本技术方案增加了四项措施来避免高寒地区空冷岛凝霜结冰问题，避免结霜，在极端低温时融冰网到排水管也会结冰，因此防堵网使这个排水通路避免冻结。
权利要求书

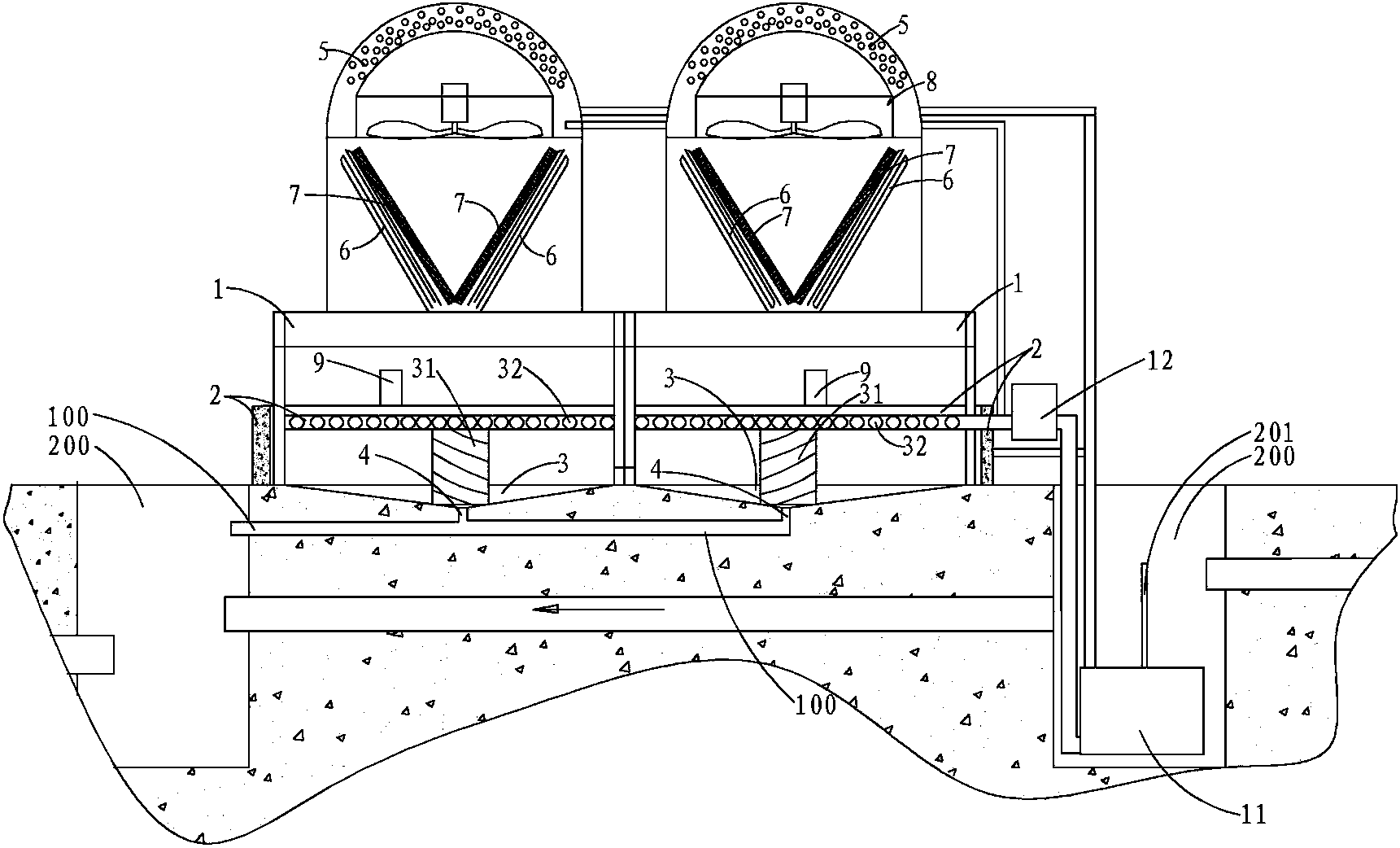

1.一种污水源空冷岛热回收系统，包括矩阵排列的多个风冷模块组成的风冷岛，支承风冷模块的支架(1)，其特征在于：其包括围设在风冷岛四周并形成水槽的围挡墙(2)、设置在支架(1)底部的多个用于排水的凹槽(3)、加热装置以及融冰装置;
所述加热装置包括位于风冷模块进风口的补热网罩(5)以及位于风冷盘管(6)进风一侧的除霜板网(7)，所述融冰装置位于凹槽(3)内;
所述补热网罩(5)、除霜板网(7)以及融冰装置的进水口分别与污水换热器(11)的出水口连通，所述补热网罩(5)、除霜板网(7)以及融冰装置的出水口通过循环泵(12)与所述污水换热器(11)的进水口连通，所述污水换热器(11)位于污水井(200)底部;
同一个风冷模块的所述补热网罩(5)与除霜板网(7)并联，所述凹槽(3)低点通过排水管(4)与污水管(100)连通，所述污水管(100)与下游的污水井(200)连通;
所述补热网罩(5)是一根蛇形分布并且整体形成球冠形的弧形管网，且罩设在风冷模块的进风口(8)上，所述除霜板网(7)是一根往复弯折形成的管网，且敷设在风冷盘管(6)进风一侧;
加热装置以及融冰装置内的溶液是乙二醇的水溶液。
2.根据权利要求1所述的一种污水源空冷岛热回收系统，其特征在于：所述融冰装置包括罩设在排水管(4)进水口的防堵网(31)、位于凹槽(3)底部的融冰网(32)，所述防堵网(31)位于融冰网(32)的下侧，所述防堵网(31)和融冰网(32)是密闭的乙二醇溶液管网。
3.根据权利要求2所述的一种污水源空冷岛热回收系统，其特征在于：所述防堵网(31)是筒状竖直向上设置在排水管(4)上方，所述防堵网(31)上端与融冰网(32)底部抵触，所述防堵网(31)下端深入排水管(4)内。
4.根据权利要求3所述的一种污水源空冷岛热回收系统，其特征在于：所述污水换热器(11)顶部设置有分割污水井(200)的隔板(201)。
5.根据权利要求3所述的一种污水源空冷岛热回收系统，其特征在于：所述围挡墙(2)顶部设置有多个开口向内的气动撒盐器(9)。
6.根据权利要求5所述的一种污水源空冷岛热回收系统，其特征在于：所述气动撒盐器(9)包括盐罐(91)以及位于盐罐(91)底部的出盐口(92)，所述出盐口(92)一侧设置有导流板(93)，另一侧设置有高压气嘴(94)。
7.根据权利要求6所述的一种污水源空冷岛热回收系统，其特征在于：所述导流板(93)上设置有多个引导板(95)。
说明书
一种污水源空冷岛热回收系统
技术领域
本实用新型属于空气源热泵领域，具体涉及一种污水源空冷岛热回收系统。
背景技术
在我国北方地区冬季都需要供暖，但是随着城市的发展，很多地区城市热力管网的建设远远跟不上城市的发展，很多热力管网不能涵盖的建筑就采取自己供暖，由于近年来空气污染的加剧燃煤的传统供暖被限制，单纯的空调供暖浪费惊人，燃气燃油也是受到很多的限制：应运而生的空气源热泵集中供暖已经开始运行;但是北方气候寒冷，尤其是夜间温度低，风冷模块的凝霜问题很严重，除霜后的凝结水还没来得及排走就结冰，导致机组运行效率低，能耗远高于建站设计水平，甚至导致供暖量不足，没有能够有效的发挥机组的性能。
实用新型内容
本实用新型的目的在于克服现有技术的缺陷，提供一种污水源空冷岛热回收系统。
为了实现上述目的，本实用新型采取的技术方案如下：
一种污水源空冷岛热回收系统，包括矩阵排列的多个风冷模块组成的风冷岛，支承风冷模块的支架，包括围设在风冷岛四周并形成水槽的围挡墙、设置在支架底部的多个用于排水的凹槽、加热装置以及融冰装置;所述加热装置包括位于风冷模块进风口的补热网罩以及位于风冷盘管进风一侧的除霜板网，所述融冰装置位于凹槽内;所述补热网罩、除霜板网以及融冰装置的进水口分别与污水换热器的出水口连通，所述补热网罩、除霜板网以及融冰装置的出水口通过循环泵与所述污水换热器的进水口连通，所述污水换热器位于污水井底部;同一个风冷模块的所述补热网罩与除霜板网并联，所述凹槽低点通过排水管与污水管连通，所述污水管与下游的污水井连通;所述补热网罩是一根蛇形分布并且整体形成球冠形的弧形管网，且罩设在风冷模块的进风口上，所述除霜板网是一根往复弯折形成的管网，且敷设在风冷盘管进风一侧;加热装置以及融冰装置内的溶液是水与乙二醇溶液体积比为1:1的溶液。
进一步的说，所述融冰装置包括罩设在排水管进水口的防堵网、位于凹槽底部的融冰网，所述防堵网位于融冰网的下侧，所述防堵网和融冰网是密闭的乙二醇溶液管网。
进一步的说，所述防堵网是筒状竖直向上设置在排水管上方，所述防堵网上端与融冰网底部抵触，所述防堵网下端深入排水管内。
进一步的说，所述污水换热器顶部设置有分割污水井的隔板。
进一步的说，所述围挡墙顶部设置有多个开口向内的气动撒盐器。
进一步的说，所述气动撒盐器包括盐罐以及位于盐罐底部的出盐口，所述出盐口一侧设置有导流板，另一侧设置有高压气嘴。
进一步的说，所述导流板上设置有多个引导板。
与现有技术相比，本实用新型所取得的有益效果如下：
本技术方案增加了四项措施来避免高寒地区空冷岛凝霜结冰问题，第一项，是除霜板网对风冷盘管进行快速除冰初霜，避免机组进入初霜模式，并且除霜板网携带的热量还可以一部分回收;还有罩设在进风口的补热网罩提高风冷模块的进风温度，减少结霜，并且部分热量可以被机组利用;第二项是外圈的围挡墙可以将融霜的水在掉落地面后进行收集，即使结冰也不会扩散，使融水形成的冰层得到约束，以便后续处理;第三项撒盐器可以向凹槽内撒盐，以降低水的冰点减少融水结冰几率;第四项融冰网的设置是在撒盐后仍结冰，再开启融冰网和防堵网进行融冰，避免冰层积蓄，在极端低温时融冰网到排水管也会结冰，因此防堵网使这个排水通路避免冻结。
由于有围挡墙的设置，可以对凝水的冰层进行存蓄，这样融冰网和防堵网可以在夜间的用电低估进行开启，利用电网的低谷的低价电尽量降低运行成本。
隔板可以改善污水井内的水流，上游的水被隔板阻挡只能从隔板下侧的污水换热器流过，增加污水换热器的流量，这样可以增加预热的回收利用率。
