申请日2016.05.13
公开(公告)日2016.10.05
IPC分类号C02F9/02
摘要
本实用新型公开了一种便于拖地且节约用水的水处理箱，包括箱体，所述箱体的内部设有钢丝网片过滤网，所述箱体通过钢丝网片过滤网分设有第一水仓和第二水仓，且第一水仓和第二水仓的上端均留有缺口，位于第一水仓上端的缺口处设有漏斗，所述漏斗的中部设有活性炭吸附网，所述漏斗的底部设有过滤膜，转动轴的另一端通过贯穿第二固定块与转动盘连接，且转动盘位于第二固定块的左侧，所述第二固定块的下端设有水位报警器，所述箱体的右侧上端设有开关，所述电动伸缩杆和电机均电性连接开关，所述箱体的右侧下端设有污水出口，且污水出口连接有水管，这样不仅可以做到水的二次使用，而且方便了人们的拖地工作，具有很强的实用性。
权利要求书

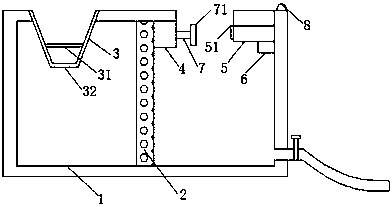

1.一种便于拖地且节约用水的水处理箱，包括箱体(1)，其特征在于：所述箱体(1)的内部设有钢丝网片过滤网(2)，所述箱体(1)通过钢丝网片过滤网(2)分设有第一水仓和第二水仓，且第一水仓和第二水仓的上端均留有缺口，位于第一水仓上端的缺口处设有漏斗(3)，所述漏斗(3)的中部设有活性炭吸附网(31)，所述漏斗(3)的底部设有过滤膜(32)，位于第二水仓上端的缺口处的下方设有第一固定块(4)和第二固定块(5)，所述第一固定块(4)的右侧与电动伸缩杆(7)的一端固定连接，所述电动伸缩杆(7)的另一端固定连接有挤压板(71)，所述第二固定块(5)的内部设有电机(52)，所述电机(52)与转动轴的一端连接，转动轴的另一端通过贯穿第二固定块(5)与转动盘(51)连接，且转动盘(51)位于第二固定块(5)的左侧，所述第二固定块(5)的下端设有水位报警器(6)，所述箱体(1)的右侧上端设有开关(8)，所述电动伸缩杆(7)和电机(52)均电性连接开关(8)，所述箱体(1)的右侧下端设有污水出口，且污水出口连接有水管。
2.根据权利要求1所述的一种便于拖地且节约用水的水处理箱，其特征在于：所述污水出口与水管的连接处设有水阀。
3. 根据权利要求1所述的一种便于拖地且节约用水的水处理箱，其特征在于：所述第二固定块(5)通过轴承与转动轴连接。
说明书
一种便于拖地且节约用水的水处理箱
技术领域
本实用新型涉及环保技术领域，具体为一种便于拖地且节约用水的水处理箱。
背景技术
据联合国公布的统计数据，全球目前有十几亿人生活缺水，然而，中国有 655 个城市，年浪费水量达 61968240 吨，往往在人们的日常生活中的用水和浪费特别严重，这样不仅会增加生活成本，而且对于生态环境的保护也有很大的影响，这样就很需要人们在日常生活中提高节约用水，避免浪费，而且人们在拖地的过程中，拖把很难完全的去除水渍，这样给拖地带来了困难。
实用新型内容
本实用新型的目的在于提供一种便于拖地且节约用水的水处理箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于拖地且节约用水的水处理箱，包括箱体，所述箱体的内部设有钢丝网片过滤网，所述箱体通过钢丝网片过滤网分设有第一水仓和第二水仓，且第一水仓和第二水仓的上端均留有缺口，位于第一水仓上端的缺口处设有漏斗，所述漏斗的中部设有活性炭吸附网，所述漏斗的底部设有过滤膜，位于第二水仓上端的缺口处的下方设有第一固定块和第二固定块，所述第一固定块的右侧与电动伸缩杆的一端固定连接，所述电动伸缩杆的另一端固定连接有挤压板，所述第二固定块的内部设有电机，所述电机与转动轴的一端连接，转动轴的另一端通过贯穿第二固定块与转动盘连接，且转动盘位于第二固定块的左侧，所述第二固定块的下端设有水位报警器，所述箱体的右侧上端设有开关，所述电动伸缩杆和电机均电性连接开关，所述箱体的右侧下端设有污水出口，且污水出口连接有水管。
优选的，所述污水出口与水管的连接处设有水阀。
优选的，所述第二固定块通过轴承与转动轴连接。
与现有技术相比，本实用新型的有益效果是：该便于拖地且节约用水的水处理箱，通过设有漏斗，且通过活性炭吸附网、过滤膜和钢丝网片过滤网的共同作用，不仅可以把使用过后的洗衣服水、洗菜水和泡澡水放在第一水仓内，而且还可以对于这些水进行过滤和净化作用，当需要拖地的时候，把拖把放在第二水仓内部，当拖把清洗之后，把拖把头放在第一固定块和第二固定块之间，通过挤压板和转动盘的共同作用，可以为拖把头进行脱水工作，这样不仅可以做到水的二次使用，而且方便了人们的拖地工作，具有很强的实用性。
