申请日2016.05.29
公开(公告)日2017.01.18
IPC分类号B01F7/02
摘要
本实用新型公开了一种污水处理用潜水搅拌机，包括横梁、导轨Ⅰ、旋转装置、导轨Ⅱ、潜水搅拌机，所述横梁横跨生化池，所述横梁下侧内部设有导轨Ⅰ，所述导轨Ⅰ下侧设有旋转装置，所述旋转装置沿横梁下侧内部的导轨Ⅰ水平移动，所述旋转装置下侧设有导轨Ⅱ，所述导轨Ⅱ一端与旋转装置连接，导轨Ⅱ通过旋转装置沿导轨Ⅱ中心线转动，所述导轨Ⅱ上设有潜水搅拌机，潜水搅拌机沿导轨Ⅱ上下移动。本实用新型设备结构简单，潜水搅拌机安装在导轨上，导轨安装在横梁上，导轨在横梁上随时移动、转动，实现360°搅拌无死角，适用于不同体积的生化池搅拌，适用范围广，资源能耗低，搅拌效果好。

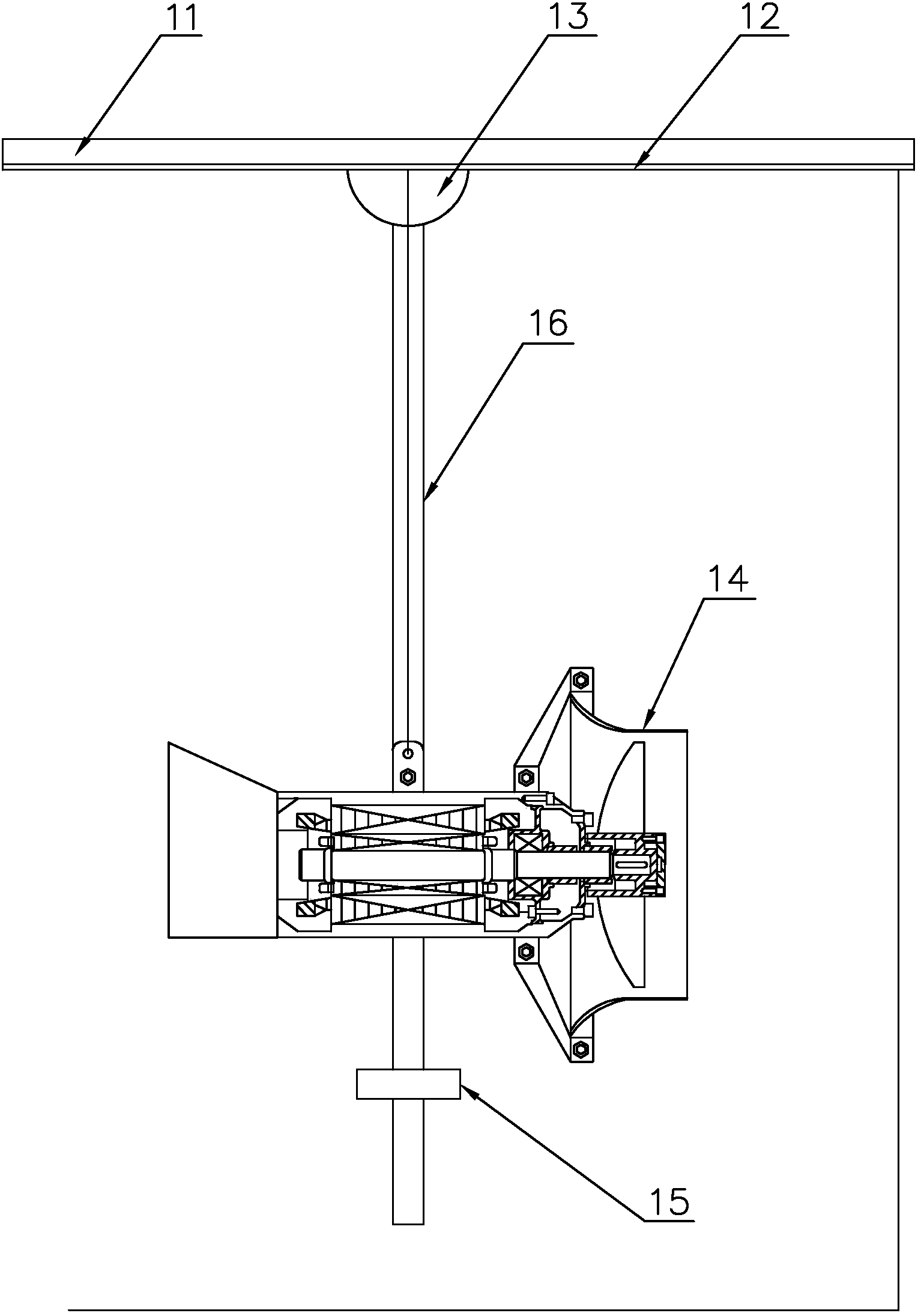

摘要附图
权利要求书
1.一种污水处理用潜水搅拌机，包括横梁、导轨Ⅰ、旋转装置、导轨Ⅱ、潜水搅拌机，其特征在于所述横梁安装在生化池上部，所述横梁横跨生化池，所述横梁下侧内部设有导轨Ⅰ，所述导轨Ⅰ下侧设有旋转装置，所述旋转装置沿横梁下侧内部的导轨Ⅰ水平移动，所述旋转装置下侧设有导轨Ⅱ，所述导轨Ⅱ一端与旋转装置连接，导轨Ⅱ通过旋转装置沿导轨Ⅱ中心线转动，所述导轨Ⅱ上设有潜水搅拌机，潜水搅拌机沿导轨Ⅱ上下移动;
所述潜水搅拌机包括机壳、吊耳、电机、导流罩、搅拌叶片、端盖、密封套、轴承、传动轴，所述机壳外部一侧设有吊耳，所述吊耳上设有吊孔，所述机壳内部设有电机，所述电机内部设有传动轴，所述传动轴两端设有轴承，所述轴承一侧设有密封套，所述传动轴一端设有端盖，所述传动轴通过键与搅拌叶片连接，所述搅拌叶片外部设有导流罩。
2.根据权利要求1所述的污水处理用潜水搅拌机，其特征在于所述导轨Ⅱ下端设有限位块，所述限位块为可调式限位块。
3.根据权利要求1所述的污水处理用潜水搅拌机，其特征在于所述密封套一侧设有漏水传感器，所述漏水传感器为壁挂电极式漏水传感器。
说明书
一种污水处理用潜水搅拌机
技术领域
本实用新型属于污水处理设备技术领域，特别涉及一种污水处理用潜水搅拌机。
背景技术
潜水搅拌机是对生物反应池中污水进行搅拌的主要设备，安装在水下安装系统上运行,工作时通过叶轮对水体的搅拌，实现生化过程中固、液气三相流的均质化，防止含微生物的活性泥沉淀。
申请号为201310608772.9的发明专利公开了一种潜水搅拌机安装结构，它包括工作台，所述工作台上方设有上预埋钢板，在所述上预埋钢板上设有水上支架，在所述水上支架中部设有手摇卷扬机构，在所属水上支架上部设有滑轮，在所述工作台侧面设有导轨，在所述导轨上设有潜水搅拌机，在所述潜水搅拌机上设有监视器;虽然其增强了设备的稳定性和牢固性，但是仍然存在以下局限：1)当生化池体积较大时，所需的潜水搅拌机需要大功率电机驱动，这会造成耗能增加，设备运行成本增高;2)由于潜水搅拌机只能上下移动，造成潜水搅拌存在一定的盲区，即部分区域搅拌不到，造成生化处理效果降低。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种污水处理用潜水搅拌机，设备结构简单，潜水搅拌机安装在导轨上，导轨安装在横梁上，导轨在横梁上随时移动、转动，实现360°搅拌无死角，适用于不同体积的生化池搅拌，适用范围广，资源能耗低，搅拌效果好。
为了实现上述目的，本实用新型提供一种污水处理用潜水搅拌机，包括横梁、导轨Ⅰ、旋转装置、导轨Ⅱ、潜水搅拌机，所述横梁安装在生化池上部，所述横梁横跨生化池，所述横梁下侧内部设有导轨Ⅰ，所述导轨Ⅰ下侧设有旋转装置，所述旋转装置沿横梁下侧内部的导轨Ⅰ水平移动，所述旋转装置下侧设有导轨Ⅱ，所述导轨Ⅱ一端与旋转装置连接，导轨Ⅱ通过旋转装置沿导轨Ⅱ中心线转动，所述导轨Ⅱ上设有潜水搅拌机，潜水搅拌机沿导轨Ⅱ上下移动;
所述潜水搅拌机包括机壳、吊耳、电机、导流罩、搅拌叶片、端盖、密封套、轴承、传动轴，所述机壳外部一侧设有吊耳，所述吊耳上设有吊孔，所述机壳内部设有电机，所述电机内部设有传动轴，所述传动轴两端设有轴承，所述轴承一侧设有密封套，所述传动轴一端设有端盖，所述传动轴通过键与搅拌叶片连接，所述搅拌叶片外部设有导流罩。
优选的，所述导轨Ⅱ下端设有限位块，所述限位块为可调式限位块，限位块控制潜水搅拌机的行程，另一方面防止潜水搅拌机因意外坠落入生化池中，提高了设备的安全性能。
优选的，所述密封套一侧设有漏水传感器，所述漏水传感器为壁挂电极式漏水传感器，当生化池中的污水接触到电极传感器表面时，传感器电阻发生变化，从而进行放大处理，保证结构设计完全密封，以确保潜水搅拌机的精度和可靠性，具有灵敏度高，响应时间快，使用方便，易于安装等优质特点。
本实用新型与现有技术相比较有益效果表现在：
1)设备结构简单，潜水搅拌机安装在导轨上，导轨安装在横梁上，导轨在横梁上随时移动、转动，实现360°搅拌无死角，适用于不同体积的生化池搅拌，适用范围广，资源能耗低，搅拌效果好;
2)导轨Ⅱ下端设有限位块，所述限位块为可调式限位块，限位块控制潜水搅拌机的行程，另一方面防止潜水搅拌机因意外坠落入生化池中，提高了设备的安全性能;
3)密封套一侧设有漏水传感器，漏水传感器为壁挂电极式漏水传感器当生化池中的污水接触到电极传感器表面时，传感器电阻发生变化，从而进行放大处理，保证结构设计完全密封，以确保潜水搅拌机的精度和可靠性，具有灵敏度高，响应时间快，使用方便，易于安装等优质特点。
