申请日2016.05.29
公开(公告)日2016.07.20
IPC分类号C02F7/00
摘要
本发明公开了一种便于检修的污水处理系统，在矩形污水处理池中平行设置多组微孔曝气器，每组微孔曝气器包括两根竖直不锈钢输气管和一根水平不锈钢输气管，水平不锈钢输气管的两端分别与两根竖直不锈钢输气管的底端相连通，而且水平不锈钢输气管与矩形污水处理池的横边平行，在水平不锈钢输气管上设置多个与水平不锈钢输气管连通的微孔曝气器;在矩形污水处理池的岸上设置微孔曝气器的检修行车，该检修行车横跨在矩形污水处理池的两个纵边岸上并能够进行往复的行走动作，在检修行车上设置有用来把一组微孔曝气器从矩形污水处理池中提升出水面的手摇葫芦。

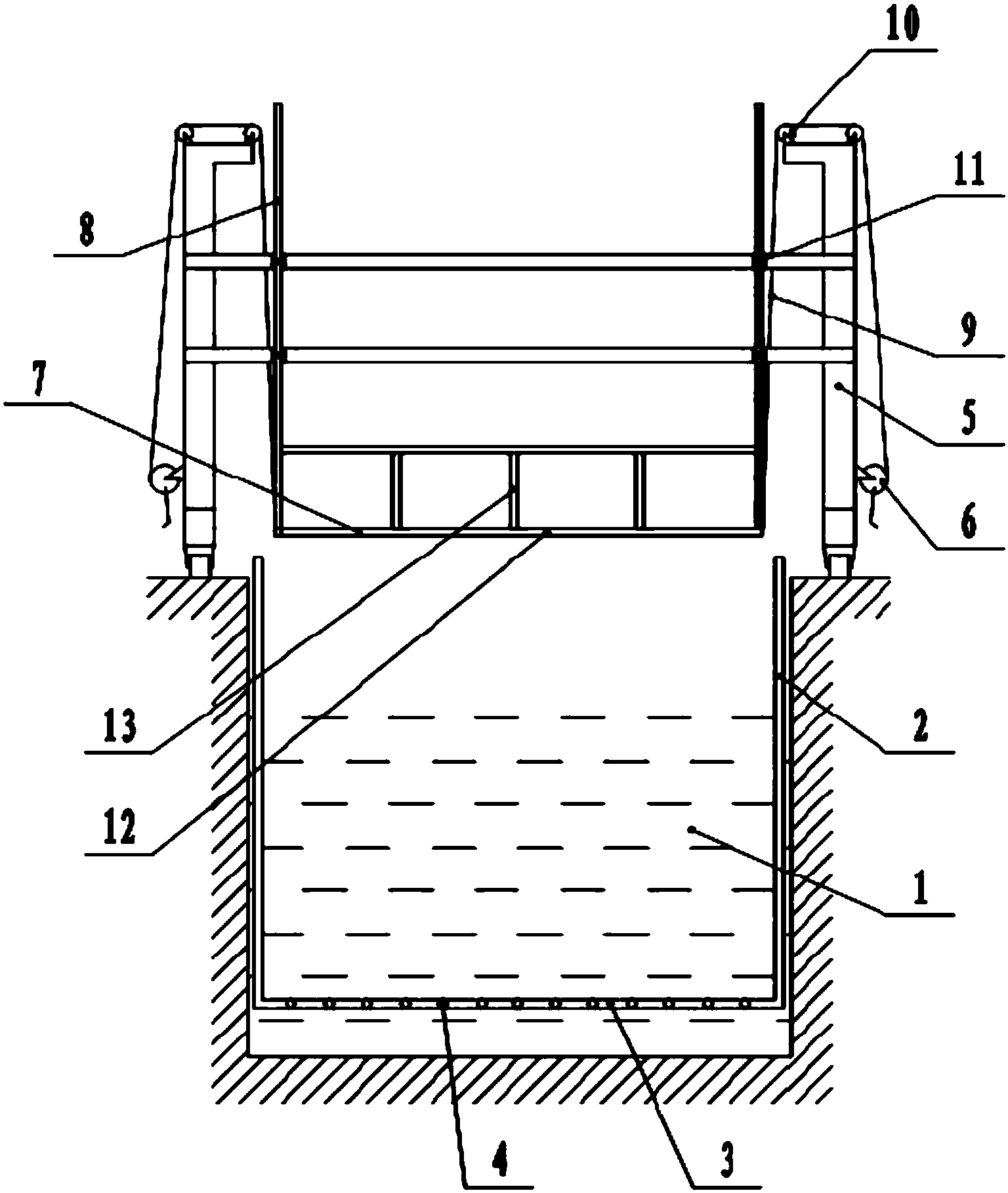

摘要附图
权利要求书
1.一种便于检修的污水处理系统，其特征在于：在矩形污水处理池中平行设置多组微孔曝气器，每组微孔曝气器包括两根竖直不锈钢输气管和一根水平不锈钢输气管，水平不锈钢输气管的两端分别与两根竖直不锈钢输气管的底端相连通，而且水平不锈钢输气管与矩形污水处理池的横边平行，在水平不锈钢输气管上设置多个与水平不锈钢输气管连通的微孔曝气器;在矩形污水处理池的岸上设置微孔曝气器的检修行车，该检修行车横跨在矩形污水处理池的两个纵边岸上并能够进行往复的行走动作，在检修行车上设置有用来把一组微孔曝气器从矩形污水处理池中提升出水面的手摇葫芦;在所述的检修行车上还设置有检修平台，检修平台安装在检修行车的车架上，并能够相对于检修行车的车架做升降动作,所述的检修平台包括底板和设置在底板上四周围的四个保护架，四个保护架分别与底板之间铰接，当四个保护架都竖直放置时，能够把它们连成一体使保持竖直的状态，当解除四个保护架的一体状态时，四个保护架能够分别相对于底板转动与底板折叠在一起;在所述的矩形污水处理池的两个纵边池壁上固定设置有与每组微孔曝气器的两根竖直不锈钢输气管相配合的导向装置，该组微孔曝气器能够通过竖直不锈钢输气管该沿导向装置被所述的手摇葫芦提升出水面。
2.根据权利要求1所述的便于检修的污水处理系统，其特征在于：在所述的检修平台的左右两侧分别固定设置有竖直导柱，在检修行车的车架的左右两侧分别固定设置有与所述的竖直导柱相配合的导向装置，检修平台通过竖直导柱沿导向装置做相对于车架的升降动作，该升降动作由以可拆卸方式连接在检修平台左右两侧的两条钢丝绳来牵引，两条钢丝绳通过引导轮来引导，并分别由设置在车架两侧下部的两个手摇葫芦来驱动;两条钢丝绳也可以连接在一组微孔曝气器的两根竖直不锈钢输气管上用来把该组微孔曝气器从矩形污水处理池中提升出水面。
3.根据权利要求2所述的便于检修的污水处理系统，其特征在于：所述的导向装置为固定设置在车架上左右两侧的上下四个导轮组，每个导轮组包括前后两个导轮，导轮的形状与竖直导柱的形状相应，竖直导柱装在每个导轮组的两个导轮之间，竖直导柱的升降动作由导轮组来引导方向并与导轮组之间形成滚动摩擦。
说明书
一种便于检修的污水处理系统
技术领域
本发明涉及一种污水处理系统，尤其是一种便于检修的污水处理系统。
背景技术
微孔曝气系统包括不锈钢输气管和微孔曝气器，微孔曝气器安装在污水处理池的底部，用来为污水补充氧气，不锈钢输气管用来为微孔曝气器供风。设置在污水中的微孔曝气器经常需要检修，需要把其提升到污水处理池水面之外，这就需要一种构造巧妙，方便实用的便于检修的污水处理系统。
发明内容
本发明解决的技术问题是：提供一种便于检修的污水处理系统，其构造便于对微孔曝气器进行提升和检修。
本发明所采用的技术方案为：
一种便于检修的污水处理系统，在矩形污水处理池中平行设置多组微孔曝气器，每组微孔曝气器包括两根竖直不锈钢输气管和一根水平不锈钢输气管，水平不锈钢输气管的两端分别与两根竖直不锈钢输气管的底端相连通，而且水平不锈钢输气管与矩形污水处理池的横边平行，在水平不锈钢输气管上设置多个与水平不锈钢输气管连通的微孔曝气器;在矩形污水处理池的岸上设置微孔曝气器的检修行车，该检修行车横跨在矩形污水处理池的两个纵边岸上并能够进行往复的行走动作，在检修行车上设置有用来把一组微孔曝气器从矩形污水处理池中提升出水面的手摇葫芦;在所述的检修行车上还设置有检修平台，检修平台安装在检修行车的车架上，并能够相对于检修行车的车架做升降动作,所述的检修平台包括底板和设置在底板上四周围的四个保护架，四个保护架分别与底板之间铰接，当四个保护架都竖直放置时，能够把它们连成一体使保持竖直的状态，当解除四个保护架的一体状态时，四个保护架能够分别相对于底板转动与底板折叠在一起;在所述的矩形污水处理池的两个纵边池壁上固定设置有与每组微孔曝气器的两根竖直不锈钢输气管相配合的导向装置，该组微孔曝气器能够通过竖直不锈钢输气管该沿导向装置被所述的手摇葫芦提升出水面。
在所述的检修平台的左右两侧分别固定设置有竖直导柱，在检修行车的车架的左右两侧分别固定设置有与所述的竖直导柱相配合的导向装置，检修平台通过竖直导柱沿导向装置做相对于车架的升降动作，该升降动作由以可拆卸方式连接在检修平台左右两侧的两条钢丝绳来牵引，两条钢丝绳通过引导轮来引导，并分别由设置在车架两侧下部的两个手摇葫芦来驱动;两条钢丝绳也可以连接在一组微孔曝气器的两根竖直不锈钢输气管上用来把该组微孔曝气器从矩形污水处理池中提升出水面。
所述的导向装置为固定设置在车架上左右两侧的上下四个导轮组，每个导轮组包括前后两个导轮，导轮的形状与竖直导柱的形状相应，竖直导柱装在每个导轮组的两个导轮之间，竖直导柱的升降动作由导轮组来引导方向并与导轮组之间形成滚动摩擦。
本发明所取得的有益效果在于：
把污水处理池设置成矩形，在其中分组设置微孔曝气器，在矩形污水处理池的岸上设置检修行车，便于把微孔曝气器分组提升和检修。污水处理池上装有各种设施，带有检修平台的行车难以横跨在污水处理池的两岸畅行无阻，所以需要能够对检修平台进行提升，使检修平台和行车的横梁一样高出污水处理池上各种设施的高度。本发明在工作时可以把检修平台降落到便于操作的高度，行走时可以把检修平台提升。导柱设置在检修平台上，导柱随检修平台一起升降，不会影响行车的运行;手摇葫芦既可以用来提升微孔曝气器，也可以用来提升检修平台，结构简单实用;把手摇葫芦设置在车架下部，便于检修人员在岸上对微孔曝气器或检修平台进行升降作业。折叠式检修平台便于把其提升得尽量高，有助于降低检修行车的总体高度，使检修行车的运行更加稳定。
