申请日2016.05.30
公开(公告)日2016.12.28
IPC分类号C02F1/00
摘要
本实用新型提供了一种污水池的刮擦结构,属于污水处理技术领域,它包括一片横板，所述的横板上设有若干的孔洞，横板的侧边贴在污水池的内壁上，所述污水池从侧部插入一根螺杆与横板连接，所述的螺杆与污水池螺纹连接，旋转螺杆带动横板在污水池内移动，当横板移动时，横板的侧边与污水池的内部进行刮擦，所述污水池的外部设有驱动装置用于驱动螺杆旋转。通过横板能将污水池内壁的所有污垢都推向一边，再从进水口或出水口中捞出就更为方便。

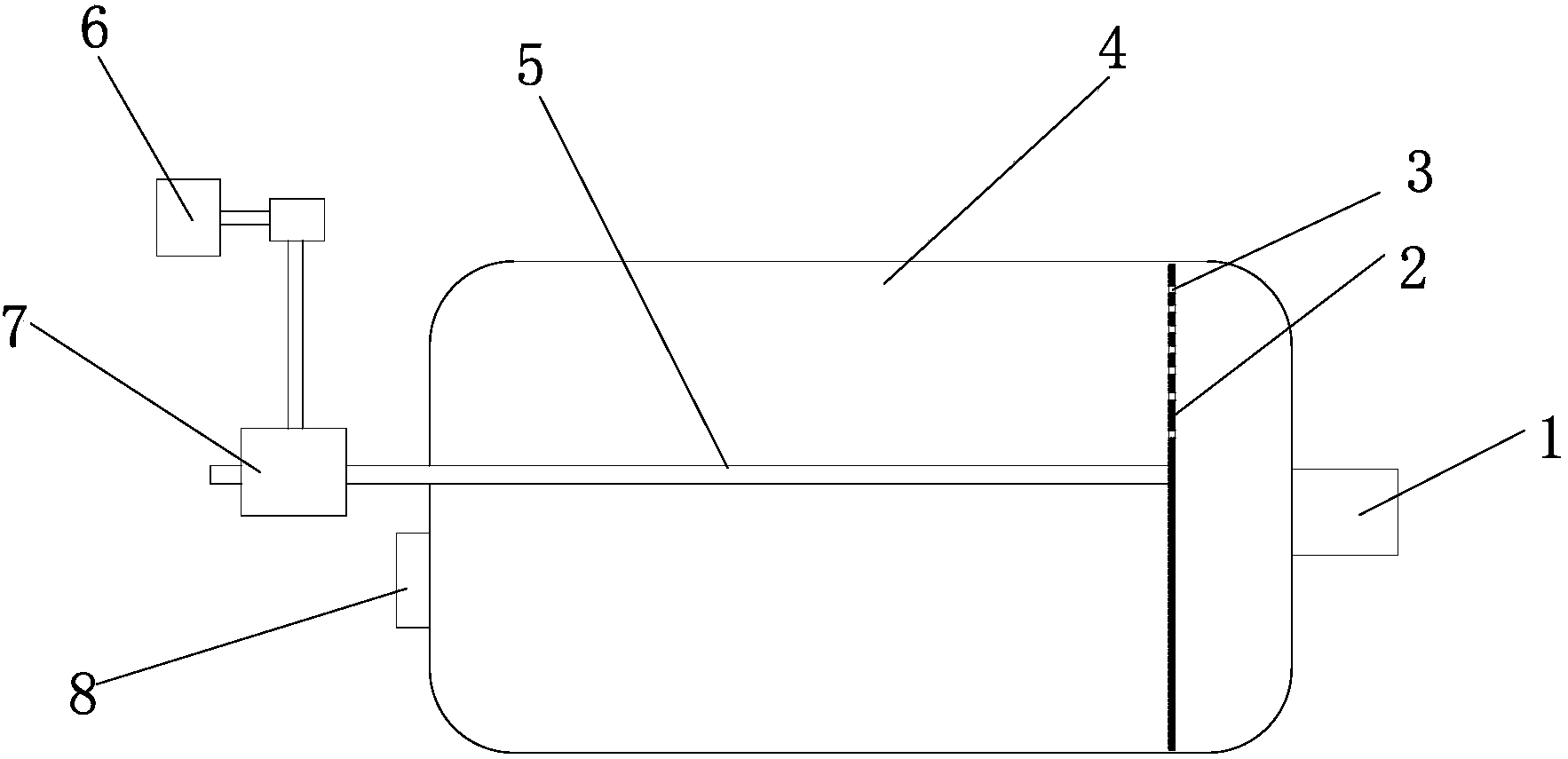

摘要附图
权利要求书
1.一种污水池的刮擦结构,设在污水池的内部，其特征在于，它包括一片横板，所述的横板上设有若干的孔洞，横板的侧边贴在污水池的内壁上，所述污水池从侧部插入一根螺杆与横板连接，所述的螺杆与污水池螺纹连接，旋转螺杆带动横板在污水池内移动，当横板移动时，横板的侧边与污水池的内部进行刮擦，所述污水池的外部设有驱动装置用于驱动螺杆旋转。
2.根据权利要求1所述的一种污水池的刮擦结构，其特征在于，所述的驱动装置包括一个变向齿轮箱，该变向齿轮箱与螺杆啮合传动，所述的螺杆穿过变向齿轮箱，变向齿轮箱上设有动力输入端，动力输入端上设有电机或发动机。
3.根据权利要求2所述的一种污水池的刮擦结构，其特征在于，所述的电机或发动机与变向齿轮箱可拆接联动。
说明书
一种污水池的刮擦结构
技术领域
本实用新型属于污水处理技术领域，特别涉及一种污水池的刮擦结构。
背景技术
因为污水池的功能不同，有的污水池结构没有上面的窗口，只是设有两个左右的进水口和出水口。排污时，用吸管将沉淀的浓缩液吸出，但是污水池的内壁上还有一层污垢凝聚，很难去除，现在我们都是找人工将铲子伸到污水池里将污垢刮出，清理非常的麻烦，而且还不一定干净。
发明内容
本实用新型的目的是针对现有污水池清理存在的上述问题，提供一种机械刮擦污水池内壁的结构。
本实用新型的目的可通过下列技术方案来实现：一种污水池的刮擦结构,设在污水池的内部，其特征在于，它包括一片横板，所述的横板上设有若干的孔洞，横板的侧边贴在污水池的内壁上，所述污水池从侧部插入一根螺杆与横板连接，所述的螺杆与污水池螺纹连接，旋转螺杆带动横板在污水池内移动，当横板移动时，横板的侧边与污水池的内部进行刮擦，所述污水池的外部设有驱动装置用于驱动螺杆旋转。
所述的驱动装置包括一个变向齿轮箱，该变向齿轮箱与螺杆啮合传动，所述的螺杆穿过变向齿轮箱，变向齿轮箱上设有动力输入端，动力输入端上设有电机或发动机。
所述的电机或发动机与变向齿轮箱可拆接联动。
与现有技术相比，通过横板能将污水池内壁的所有污垢都推向一边，再从进水口或出水口中捞出就更为方便。
