申请日2016.04.29
公开(公告)日2016.07.20
IPC分类号B01D53/86; B01D53/74; C02F9/08; A61L9/20; C02F101/30
摘要
一种在生活污水排放口工作的净化系统，包括空气净化装置和水净化装置，空气净化装置包括固定于生活污水管道内壁顶部的垂幕，垂幕纵向设置，所述垂幕两侧壁及所述生活污水管道内壁靠近顶部的位置处均喷涂有光催化材料，所述垂幕两侧和所述生活污水管道内壁之间均设置有紫外灯，所述水净化装置包括格栅、转轮、曝气墙和流化池，所述格栅设置于靠近所述生活污水管道的出口处，所述格栅的上部为大孔、下部为小孔，所述转轮设置于所述格栅上游，所述曝气墙设置于所述生活污水管道的出口外，所述流化池位于所述曝气墙的下游。本发明在生活污水排放口工作的净化系统，可以同时净化空气、水，可持续使用，并且占地面积小、能耗低，适用于狭小场地。
权利要求书

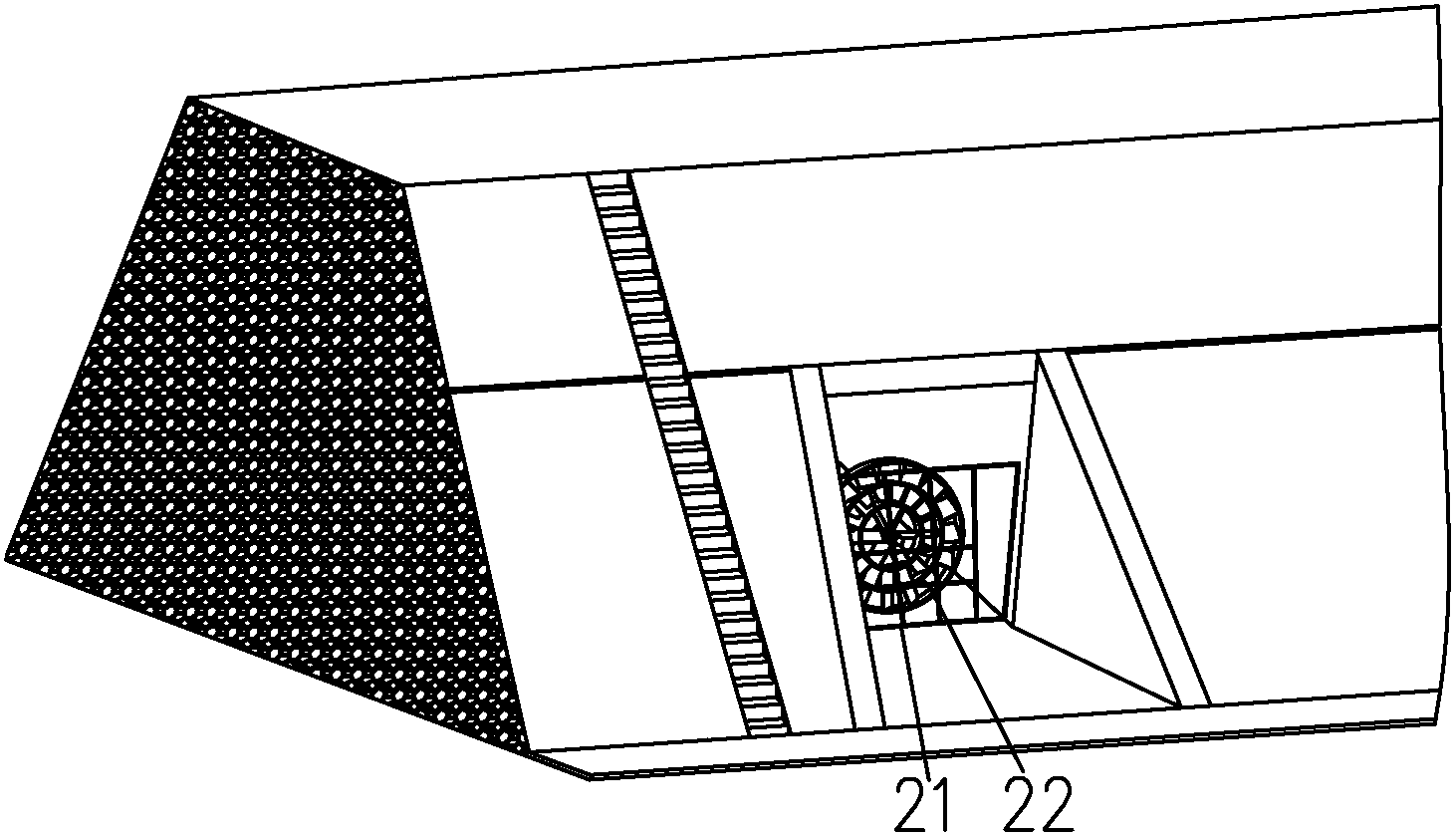

1.一种在生活污水排放口工作的净化系统，其特征在于：包括空气净化装置和水净化装置，所述空气净化装置包括固定于生活污水管道(11)内壁顶部的垂幕(12)，所述垂幕(12)纵向设置，所述垂幕(12)两侧壁及所述生活污水管道(11)内壁靠近顶部的位置处均喷涂有光催化材料，所述垂幕(12)两侧和所述生活污水管道(11)内壁之间均设置有紫外灯，所述水净化装置包括格栅(21)、转轮(22)、曝气墙(23)和流化池(24)，所述格栅(21)设置于靠近所述生活污水管道(11)的出口处，所述转轮(22)设置于所述格栅(21)上游，所述曝气墙(23)设置于所述生活污水管道(11)的出口外，所述流化池(24)位于所述曝气墙(23)的下游。
2.根据权利要求1所述的在生活污水排放口工作的净化系统，其特征在于：所述垂幕(12)由布、铝板、钢板或亚克力板制成。
3.根据权利要求2所述的在生活污水排放口工作的净化系统，其特征在于：所述生活污水管道(11)出口的内壁四周喷涂有光催化材料。
4.根据权利要求3所述的在生活污水排放口工作的净化系统，其特征在于：所述垂幕(12)设置有1-3列。
5.根据权利要求4所述的在生活污水排放口工作的净化系统，其特征在于：所述格栅(21)及转轮(22)的叶片上均喷涂有光催化材料。
6.根据权利要求5所述的在生活污水排放口工作的净化系统，其特征在于：所述格栅(21)的上部为大孔、下部为小孔，所述格栅(21)上安装有LED紫外灯。
7.根据权利要求6所述的在生活污水排放口工作的净化系统，其特征在于：所述转轮(22)包括外叶片(221)、内叶片(222)、转轴(223)，所述内、外叶片均固定于所述转轴(223)上，并且所述内、外叶片位于所述转轴(223)轴向的不同位置处。
8.根据权利要求7所述的在生活污水排放口工作的净化系统，其特征在于：所述流化池(24)包括三面围墙(241)、一面溢水墙(242)及挡波分流墙(243)，其中一面所述围墙(241)上开有进水口(245)，所述进水口(245)的位置和所述曝气墙(23)的位置相对应，所述挡波分流墙(243)设置于所述围墙(241)内靠近所述进水口(245)处。
9.根据权利要求8所述的在生活污水排放口工作的净化系统，其特征在于：所述曝气墙(23)上设有可拆卸的插板，所述挡波分流墙(243)上设置有若干个闸板。
10.根据权利要求9所述的在生活污水排放口工作的净化系统，其特征在于：所述流化池(24)的池底喷涂有光催化材料。
说明书
在生活污水排放口工作的净化系统
技术领域
本发明涉及一种净化装置，具体说涉及一种能同时净化空气和污水的净化装置。
背景技术
由于生活污水中含有多种有机质，多种有机质在污水管道中发生复杂的化学反应，不仅导致生活污水中污染物多，而且产生多种有害气体，生活污水管道排放口往往散发恶臭，对周边环境造成很大影响，而现有的净化装置仅能对污水进行净化，有害气体则未经处理直接排放在大气中;另外，现有的净化装置多为大型装置，占地面积大、能耗高，在狭小的空间内无法设置。
发明内容
本发明的目的是提供一种在生活污水排放口工作的净化系统，其可以同时净化空气、水，可持续使用，并且占地面积小、能耗低，适用于狭小场地。
为了实现上述目的，本发明的技术解决方案为：一种在生活污水排放口工作的净化系统，包括空气净化装置和水净化装置，所述空气净化装置包括固定于生活污水管道内壁顶部的垂幕，所述垂幕纵向设置，所述垂幕两侧壁及所述生活污水管道内壁靠近顶部的位置处均喷涂有光催化材料，所述垂幕两侧和所述生活污水管道内壁之间均设置有紫外灯，所述水净化装置包括格栅、转轮、曝气墙和流化池，所述格栅设置于靠近所述生活污水管道的出口处，所述转轮设置于所述格栅上游，所述曝气墙设置于所述生活污水管道的出口外，所述流化池位于所述曝气墙的下游。
本发明在生活污水排放口工作的净化系统，其中，所述垂幕由布、铝板、钢板或亚克力板制成。
本发明在生活污水排放口工作的净化系统，其中，所述生活污水管道出口的内壁四周喷涂有光催化材料。
本发明在生活污水排放口工作的净化系统，其中，所述垂幕设置有1-3列。
本发明在生活污水排放口工作的净化系统，其中，所述格栅的上部为大孔、下部为小孔，所述格栅及转轮的叶片上均喷涂有光催化材料。
本发明在生活污水排放口工作的净化系统，其中，所述格栅上安装有LED紫外灯。
本发明在生活污水排放口工作的净化系统，其中，所述转轮包括外叶片、内叶片、转轴，所述内、外叶片均固定于所述转轴上，并且所述内外叶片位于所述转轴轴向的不同位置处。
本发明在生活污水排放口工作的净化系统，其中，所述流化池包括三面围墙、一面溢水墙及挡波分流墙，其中一面所述围墙上开有进水口，所述进水口的位置和所述曝气墙的位置相对应，所述挡波分流墙设置于所述围墙内靠近所述进水口处。
本发明在生活污水排放口工作的净化系统，其中，所述曝气墙上设有可拆卸的插板，所述挡波分流墙上设置有若干个闸板。
本发明在生活污水排放口工作的净化系统，其中，所述流化池的池底喷涂有光催化材料。
采用上述方案后，与现有技术相比由于本发明在生活污水排放口工作的净化系统包括空气净化装置和水净化装置，可以同时净化空气、水，减少环境污染，垂幕两侧壁及生活污水管道内壁上喷涂的光催化材料可在紫外灯的照射下杀灭空气中的多种细菌并且可以将细菌和真菌释放的毒素分解及无害化处理，而光催化材料本身不发生消耗，从而可持续发挥作用并且能耗低，光催化材料直接喷涂在污水管道内壁，格栅、转轮设置在污水管道内，不再另外占用场地，适用于狭小空间。
