申请日2016.05.14
公开(公告)日2016.10.05
IPC分类号C02F11/12; C02F11/00
摘要
本实用新型公开了一种高效污泥处理设备，所述预处理池的内部设有搅拌器，所述预处理池的上端设有进泥口，所述进泥口的右侧设有控制器，所述预处理池通过第一管道与处理池固定连接，所述第一管道内部设有抽泥泵，所述处理池的内部设有菌种计数器，所述菌种计数器的右侧设有灭菌器，所述处理池通过第二管道与储气室固定连接，所述第二管道内设有引风机和空气过滤器，所述处理池通过第三管道与水池固定连接，所述第三管道设有消毒器和离心脱水机，所述处理池通过第四管道与泥池固定连接，所述空气过滤器通过引风机与控制器电性连接。该实用新型设计合理、智能化程度高、污泥处理效率更高、更彻底、实用性强、操作简单值得大范围推广。
权利要求书

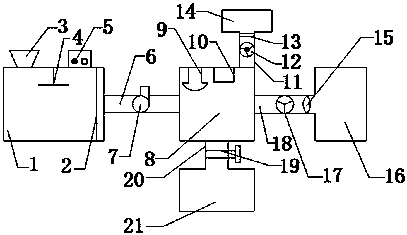

1.一种高效污泥处理设备，包括预处理池(1)、格栅(2)和阀门(19)，其特征在于：所述预处理池(1)的内部设有搅拌器(4)，所述预处理池(1)的上端设有进泥口(3)，所述进泥口(3)的右侧设有控制器(5)，所述预处理池(1)通过第一管道(6)与处理池(8)固定连接，所述第一管道(6)内部设有抽泥泵(7)，所述处理池(8)的内部设有菌种计数器(9)，所述菌种计数器(9)的右侧设有灭菌器(10)，所述处理池(8)通过第二管道(11)与储气室(14)固定连接，所述第二管道(11)内设有引风机(12)和空气过滤器(13)，所述处理池(8)通过第三管道(18)与水池(16)固定连接，所述第三管道(18)设有消毒器(15)和离心脱水机(17)，所述处理池(8)通过第四管道(20)与泥池(21)固定连接，所述空气过滤器(13)通过引风机(12)与控制器(5)电性连接，所述消毒器(15)通过离心脱水机(17)与控制器(5)电性连接，所述灭菌器(10)通过菌种计数器(9)与控制器(5)电性连接，所述抽泥泵(7)通过搅拌器(4)与控制器(5)电性连接。
2.根据权利要求1所述的一种高效污泥处理设备，其特征在于：所述处理池(1)内设有格栅(2)，且格栅(2)设置为双层格栅(2)。
3.根据权利要求1所述的一种高效污泥处理设备，其特征在于：所述第四管道(20)上阀门(19)。
4.根据权利要求1所述的一种高效污泥处理设备，其特征在于：所述第一管道(6)、第二管道(11)、第三管道(18)和第四管道(20)均设置为圆柱形，且第一管道(6)、第二管道(11)、第三管道(18)和第四管道(20)的半径之比为1：1：1：1。
5.根据权利要求1所述的一种高效污泥处理设备，其特征在于：所述灭菌器(10)设置为2组。
说明书
一种高效污泥处理设备
技术领域
本实用新型属于污泥处理技术领域，具体涉及一种高效污泥处理设备。
背景技术
目前,我国污泥处理与处置尚处于起步阶段,在全国现有污水处理设施中有污泥稳定处理设施的还不到1/2,处理工艺和配套设备较为完善的不到1/10,能够正常运行的为数更少,并且主要集中在日处理量超过150000m3的大型污水处理厂，全国城镇污水污泥中有55.7%未经任何稳定化处理,通过简单的污泥脱水后便直接进行填埋、焚烧等方式处理，这就造成了:(1)污泥体积庞大,造成污泥处置费用庞大;(2)污泥极不稳定,污泥中有机成分一旦发生腐败变质对环境会造成严重的二次污染;(3)污泥中的有用资源未得到利用,带来了资源的浪费,不符合可持续发展的目标。
当前国内外污泥处理处置所依循的原则均是“减量化、稳定化、无害化和资源化”，污泥稳定处理的要求是最终处置时对环境无害。根据我国《城镇污水处理厂污染物排放标准》(GB18918—2002)中规定:城镇污水处理厂的污泥应进行稳定化处理,处理后应达到国家制定的标准后，方可以进行排放，因此，各大城市纷纷加大对我国污泥的治理工作，但是，有的污泥处理设备，处理效果不明显，既浪费了人力又浪费了财力，仍然会对环境造成一定的污染，针对我国污泥处理中存在的技术缺陷，发明一种高效污泥处理设备去解决上述问题，很有必要。
实用新型内容
本实用新型的目的在于提供一种高效污泥处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效污泥处理设备，包括预处理池、格栅和阀门，所述预处理池的内部设有搅拌器，所述预处理池的上端设有进泥口，所述进泥口的右侧设有控制器，所述预处理池通过第一管道与处理池固定连接，所述第一管道内部设有抽泥泵，所述处理池的内部设有菌种计数器，所述菌种计数器的右侧设有灭菌器，所述处理池通过第二管道与储气室固定连接，所述第二管道内设有引风机和空气过滤器，所述处理池通过第三管道与水池固定连接，所述第三管道设有消毒器和离心脱水机，所述处理池通过第四管道与泥池固定连接，所述空气过滤器通过引风机与控制器电性连接，所述消毒器通过离心脱水机与控制器电性连接，所述灭菌器通过菌种计数器与控制器电性连接，所述抽泥泵通过搅拌器与控制器电性连接。
优选的，所述处理池内设有格栅，且格栅设置为双层格栅。
优选的，所述第四管道上阀门。
优选的，所述第一管道、第二管道、第三管道和第四管道均设置为圆柱形，且第一管道、第二管道、第三管道和第四管道的半径之比为1：1：1：1。
优选的，所述灭菌器设置为2组。
本实用新型的技术效果和优点：该高效污泥处理设备，在预处理池中设置搅拌器，可以加快污泥的溶解，使其各类杂质分散匀均匀，便于后续处理，设置格栅可以把大块的不溶物颗粒拦截掉，逐步实现分层处理污泥，菌种计数器把菌种信号传递给控制器，控制器接收信号后，与预设的菌种信号进行对比，然后决定灭菌器是否工作，智能化程度高，设置空气过滤器可以把溶解在污泥中有害气体过滤体，使污泥处理更加彻底，设置离心脱水机可以把污泥中的污泥和水分开处理，消毒器可以把水进行再次消毒处理，使水的安全性能更好，通过设置储气室、泥池和水池可以实现污泥的分级处理，污泥处理效率高，该实用新型设计合理、智能化程度高、污泥处理效率更高、更彻底、实用性强、操作简单值得大范围推广。
