申请日2016.05.30
公开(公告)日2016.12.07
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型涉及污泥压榨干化处理领域，尤其涉及一种污泥稳定盛装装置，它包括盛装容器，所述的盛装容器包括底板和侧板，所述的侧板的底部连通有进料管，所述的侧板为中空结构，且中空部位套接有内套板，所述的内套板上部设置有过滤层;本实用新型的目的是提供一种污泥稳定盛装装置，可以使污泥从盛装容器的下方进入到容器，在容器的上方设置过滤层，进而可以自动的将水分从过滤层排出，使容器中的水分含量小，同时也方便了后期压榨水分的排出。

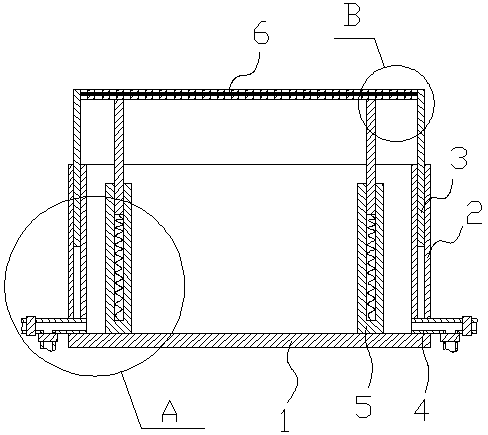

摘要附图
权利要求书
1.一种污泥稳定盛装装置，它包括盛装容器，其特征在于，所述的盛装容器包括底板(1)和侧板(2)，所述的侧板(2)的底部连通有进料管(4)，所述的侧板(2)为中空结构，且中空部位套接有内套板(3)，所述的内套板(3)上部设置有过滤层(6);所述的进料管(4)上设置有进料阀(9)，且进料管(4)位于进料阀(9)与盛装容器之间的部位连接有出液管(7)，所述的出液管(7)上设置有出料阀(8)。
2.根据权利要求1所述的一种污泥稳定盛装装置，其特征在于，所述的过滤层(6)包括两层与内套板(3)连接的压缩网板(601)，且两层压缩网板(601)之间设置有一层分子滤膜(602)。
3.根据权利要求1所述的一种污泥稳定盛装装置，其特征在于，所述的底板(1)的内表面设置有伸缩杆(5)，所述的伸缩杆(5)的上端与过滤层(6)连接。
4.根据权利要求3所述的一种污泥稳定盛装装置，其特征在于，所述的伸缩杆(5)包括设置在底板(1)上的外套管(501)，所述的外套管(501)的内部套接有内套管(502)，所述的内套管(502)的底部通过弹簧(503)与外套管(501)的内底面连接。
5.根据权利要求1所述的一种污泥稳定盛装装置，其特征在于，所述的出液管(7)与进料管(4)连通的部位设置有过滤膜。
6.根据权利要求1所述的一种污泥稳定盛装装置，其特征在于，所述的侧板(2)的底部均匀的连通有不少与2根进料管(4)。
说明书
一种污泥稳定盛装装置
技术领域
本实用新型涉及污泥压榨干化处理领域，尤其涉及一种污泥稳定盛装装置。
背景技术
城市化污水的收集和处理会伴随污泥的产生，污泥中含有大量的有机质和营养元素，有农用资源化价值，另一方面，污泥中含有大量的重金属物质、病原体、病毒微生物和大量的毒性有机物，很容易造成二次污染，因此需要对污泥进行处理。
在污泥的处理过程中，需要先将污泥进行干化处理，现有的干化处理大多采用机械压榨法，即将污泥放置在稳定的盛装容器中，并且在盛装容器底部设置分子滤膜，然后通过压榨机对盛装容器中的污泥进行压榨处理，进而达到干化处理的效果，但是，现有的盛装容器存在较大的缺陷，污泥是从容器上方进入的，由于泥土与水混合，泥土在底层，因此，泥土层很容易阻塞分子滤膜，使自然下落的水分含量较少，同时也会影响到后期压榨水分的排出。
实用新型内容
本实用新型的目的是提供一种污泥稳定盛装装置，可以使污泥从盛装容器的下方进入到容器，在容器的上方设置过滤层，进而可以自动的将水分从过滤层排出，使容器中的水分含量小，同时也方便了后期压榨水分的排出。
为了实现以上目的，本实用新型采用的技术方案为：一种污泥稳定盛装装置，它包括盛装容器，所述的盛装容器包括底板(1)和侧板(2)，所述的侧板(2)的底部连通有进料管(4)，所述的侧板(2)为中空结构，且中空部位套接有内套板(3)，所述的内套板(3)上部设置有过滤层(6)。
进一步的，所述的过滤层(6)包括两层与内套板(3)连接的压缩网板(601)，且两层压缩网板(601)之间设置有一层分子滤膜(602)。
进一步的，所述的底板(1)的内表面设置有伸缩杆(5)，所述的伸缩杆(5)的上端与过滤层(6)连接。
进一步的，所述的伸缩杆(5)包括设置在底板(1)上的外套管(501)，所述的外套管(501)的内部套接有内套管(502)，所述的内套管(502)的底部通过弹簧(503)与外套管(501)的内底面连接。
进一步的，所述的进料管(4)上设置有进料阀(9)，且进料管(4)位于进料阀(9)与盛装容器之间的部位连接有出液管(7)，所述的出液管(7)上设置有出料阀(8)。
进一步的，所述的出液管(7)与进料管(4)连通的部位设置有过滤膜。
进一步的，所述的侧板(2)的底部均匀的连通有不少与2根进料管(4)。
本实用新型的有益效果为：
1、可以使污泥从盛装容器的下方进入到容器，在容器的上方设置过滤层，利用水和泥的物理性质，水在上层，泥在下层，进而可以自动的将水分从过滤层排出，使容器中的水分含量小，同时也方便了后期压榨水分的排出。
2、过滤层的结构设计，采用两层压缩网板之间设置一层分子滤膜，进而可以将水分子排出，同时在压缩的时候可以很好的保护分子滤膜，使其不会被损坏。
3、伸缩杆的设计，可以控制过滤层的高度，进而控制内套板的高度，进而可以控制盛装容器中盛装量在适合的压缩范围内。
4、伸缩杆的结构设计简单，无需外接动力源，操作方便，便于压缩。
5、出液管、进料阀和出液阀的设计，使进料管在压缩的时候可以起到出料的效果。
6、过滤膜的设计，可以防止泥土被压入出液管，保证了压干效果的同时防止出液管被堵塞。
7、进料管的数量设计，可以加快进料速度，同时也便于后期压干过程中的排水。
