申请日2016.05.14
公开(公告)日2016.09.21
IPC分类号C02F3/32
摘要
本实用新型涉及水处理技术领域，更具体地说涉及一种复合波式人工湿地污水处理系统，能够将污水进行处理，生态毯上种植有植物，变废为宝，有助于美化环境，使用价值高。进水管连接在箱体的左侧，出水管连接在箱体的右侧，吸水棉设置在箱体的内部，并且吸水棉位于箱体的底端。支撑杆的下端连接在箱体的底端，支撑杆的上端连接在架板上，碎石填料设置在架板的上方，沸石填料设置在碎石填料的上方，粗砂填料设置在沸石填料的上方，生态毯放置在粗砂填料的上方。
权利要求书

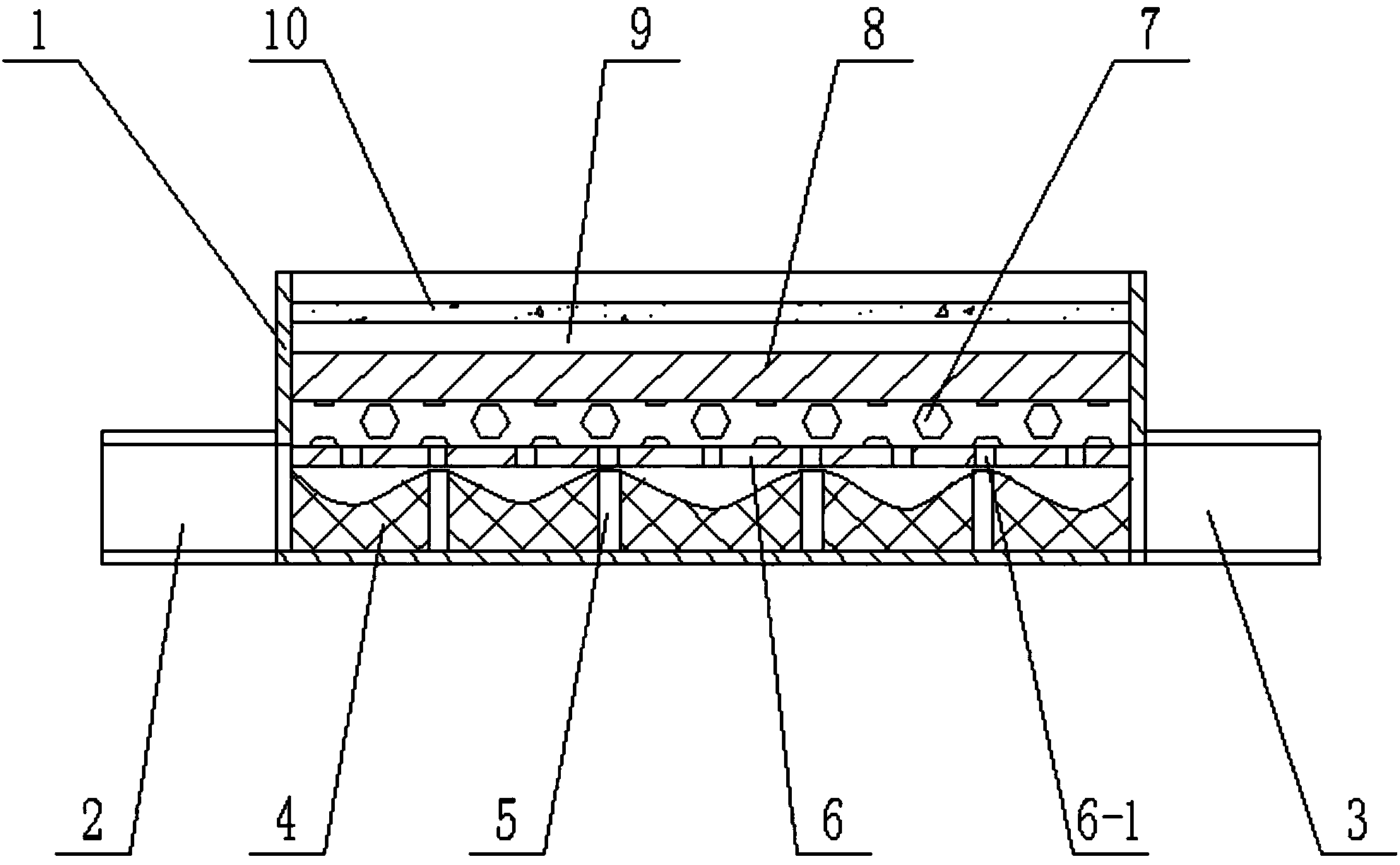

1.一种复合波式人工湿地污水处理系统，包括箱体(1)、进水管(2)、出水管(3)、吸水棉(4)、支撑杆(5)、架板(6)、碎石填料(7)、沸石填料(8)、粗砂填料(9)和生态毯(10)，其特征在于：进水管(2)连接在箱体(1)的左侧，出水管(3)连接在箱体(1)的右侧，吸水棉(4)设置在箱体(1)的内部，并且吸水棉(4)位于箱体(1)的底端;支撑杆(5)的下端连接在箱体(1)的底端，支撑杆(5)的上端连接在架板(6)上，碎石填料(7)设置在架板(6)的上方，沸石填料(8)设置在碎石填料(7)的上方，粗砂填料(9)设置在沸石填料(8)的上方，生态毯(10)放置在粗砂填料(9)的上方。
2.根据权利要求1所述的一种复合波式人工湿地污水处理系统，其特征在于：所述的架板(6)上均匀的设置有多个通孔(6-1)。
3.根据权利要求1所述的一种复合波式人工湿地污水处理系统，其特征在于：所述的吸水棉(4)的上表面呈波浪形。
4.根据权利要求1所述的一种复合波式人工湿地污水处理系统，其特征在于：所述的吸水棉(4)、支撑杆(5)、架板(6)、碎石填料(7)、沸石填料(8)、粗砂填料(9)和生态毯(10)均位于箱体(1)的内部。
5.根据权利要求1所述的一种复合波式人工湿地污水处理系统，其特征在于：所述的支撑杆(5)有多个，并且多个支撑杆(5)均匀的分布在吸水棉(4)的内部。
说明书
一种复合波式人工湿地污水处理系统
技术领域
本实用新型涉及水处理技术领域，更具体地说涉及一种复合波式人工湿地污水处理系统。
背景技术
人工湿地是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，主要利用土壤、人工填料、植物、微生物的物理、化学、生物三重协同作用，对污水进行处理的一种技术。其作用机理包括吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化等作用。人工湿地处理系统具有缓冲容量大、处理效果好、工艺简单、投资省、运行费用低等特点，是一种应用前景十分广阔的生态污水处理工艺。因此，设计一种复合波式人工湿地污水处理系统很有必要。
发明内容
本实用新型主要解决的技术问题是：提供一种复合波式人工湿地污水处理系统，能够将污水进行处理，生态毯上种植有植物，变废为宝，有助于美化环境，使用价值高。
为解决上述技术问题，本实用新型涉及水处理技术领域，更具体地说涉及一种复合波式人工湿地污水处理系统，包括箱体、进水管、出水管、吸水棉、支撑杆、架板、碎石填料、沸石填料、粗砂填料和生态毯，能够将污水进行处理，生态毯上种植有植物，变废为宝，有助于美化环境，使用价值高。
进水管连接在箱体的左侧，出水管连接在箱体的右侧，吸水棉设置在箱体的内部，并且吸水棉位于箱体的底端。支撑杆的下端连接在箱体的底端，支撑杆的上端连接在架板上，碎石填料设置在架板的上方，沸石填料设置在碎石填料的上方，粗砂填料设置在沸石填料的上方，生态毯放置在粗砂填料的上方。
作为本技术方案的进一步优化，本实用新型一种复合波式人工湿地污水处理系统所述的架板上均匀的设置有多个通孔。
作为本技术方案的进一步优化，本实用新型一种复合波式人工湿地污水处理系统所述的吸水棉的上表面呈波浪形。
作为本技术方案的进一步优化，本实用新型一种复合波式人工湿地污水处理系统所述的吸水棉、支撑杆、架板、碎石填料、沸石填料、粗砂填料和生态毯均位于箱体的内部。
作为本技术方案的进一步优化，本实用新型一种复合波式人工湿地污水处理系统所述的支撑杆有多个，并且多个支撑杆均匀的分布在吸水棉的内部。
本实用新型一种复合波式人工湿地污水处理系统的有益效果为：
本实用新型一种复合波式人工湿地污水处理系统，能够将污水进行处理，生态毯上种植有植物，变废为宝，有助于美化环境，使用价值高。
