申请日2016.04.30
公开(公告)日2016.08.31
IPC分类号G05B19/418
摘要
本实用新型涉及电路控制装置技术领域，特别涉及一种喷漆废水处理设备的电路控制，包括火线端口L、零线端口N、断路器QF、第一按钮开关SB1、时间继电器KT、主热继电器FR和主接触器KM，所述火线端口L和零线端口N依次串接有所述断路器QF和第一按钮开关SB1，所述第一按钮开关SB1串接第二按钮开关SB2后与第一电机M1相连;所述第一按钮开关SB1串接第三按钮开关SB3后与第二电机M2相连;本实用新型通过按下第一按钮开关SB1，该电路工作，即通过计量泵分别投加分解剂和分离剂，喷漆污水通过机器里的反应器与药剂充分反应，使得漆渣完全与水分离，最后从机器出来的是清水，从而使喷漆房实现不间断运动，无需换水，不对外排放，实现零排放和环保生产。
权利要求书
1.一种喷漆废水处理设备的电路控制，包括火线端口(L)、零线端口(N)、断路器(QF)、第一按钮开关(SB1)、时间继电器(KT)、主热继电器(FR)和主接触器(KM)，其特征在于：所述火线端口(L)和零线端口(N)依次串接有所述断路器(QF)和第一按钮开关(SB1)，所述第一按钮开关(SB1)串接第二按钮开关(SB2)后与第一电机(M1)相连;所述第一按钮开关(SB1)串接第三按钮开关(SB3)后与第二电机(M2)相连;所述第一按钮开关(SB1)依次串接第四按钮开关(SB4)、时间继电器(KT)、主热继电器(FR)和主接触器(KM)后与第三电机(M3)和电容(C1)相连;所述第一按钮开关(SB1)与第一双联控制开关(SA1)的一端相连，所述第一双联控制开关(SA1)的另一端依次串接第五按钮开关(SB5)、第一热继电器(FR1)、第一接触器(KM1)后与第四电机(M4)相连、以及依次串接第六按钮开关(SB6)、第二热继电器(FR2)、第二接触器(KM2)后与第五电机(M5)相连;所述第五按钮开关(SB5)和第六按钮开关(SB6)均连接第二双联控制开关(SA2)，所述第二双联控制开关(SA2)依次串接第七按钮开关(SB7)、第三热继电器(FR3)、第三接触器(KM3)后与第六电机(M6)相连、以及依次串接第八按钮开关(SB8)、第四热继电器(FR4)、第四接触器(KM4)后与第七电机(M7)相连。
2.根据权利要求1所述的一种喷漆废水处理设备的电路控制，其特征在于：所述第四电机(M4)与第六电机(M6)接线对应。
3.根据权利要求1所述的一种喷漆废水处理设备的电路控制，其特征在于：所述第五电机(M5)与第七电机(M7)接线对应。
4.根据权利要求1所述的一种喷漆废水处理设备的电路控制，其特征在于：所述零线端口(N)上连接有蜂鸣器(AL1)。
5.根据权利要求1所述的一种喷漆废水处理设备的电路控制，其特征在于：所述第一电机(M1)对应的分解剂计量泵，所述第二电机(M2)对应的分离剂计量泵，所述第三电机(M3)对应的刮渣机，所述第四电机(M4)对应的第一污水泵，所述第五电机(M5)对应的第二污水泵，所述第六电机(M6)对应的第一反应泵，所述第七电机(M7)对应的第二反应泵。
说明书
一种喷漆废水处理设备的电路控制
技术领域
本实用新型涉及电路控制装置技术领域，特别涉及一种喷漆废水处理设备的电路控制。
背景技术
目前，随着环保法规的日益严格，喷漆废水处理已经成为喷漆行业首要面对的环保问题，喷漆废水由于污染值高，难以降解，一般的废水处理程序无法对其进行处理。
另外，现在技术中的废水处理设备或控制装置一般体积较大，占地面积大，因此投资成本和运行成本比较高，工作环境差，且处理后的效果不好，不能直接回用于喷漆房，需要排放，不仅增加了环境污染，同时增大了生产成本。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便，能使处理后的循环水直接回用于喷漆房，无需排放的喷漆废水处理设备的电路控制。
为实现上述目的，本实用新型采用的技术方案是：

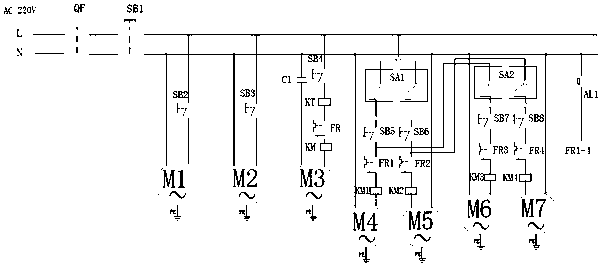

本实用新型所述的一种喷漆废水处理设备的电路控制，包括火线端口L、零线端口N、断路器QF、第一按钮开关SB1、时间继电器KT、主热继电器FR和主接触器KM，所述火线端口L和零线端口N依次串接有所述断路器QF和第一按钮开关SB1，所述第一按钮开关SB1串接第二按钮开关SB2后与第一电机M1相连;所述第一按钮开关SB1串接第三按钮开关SB3后与第二电机M2相连;所述第一按钮开关SB1依次串接第四按钮开关SB4、时间继电器KT、主热继电器FR和主接触器KM后与第三电机M3和电容C1相连;所述第一按钮开关SB1与第一双联控制开关SA1的一端相连，所述第一双联控制开关SA1的另一端依次串接第五按钮开关SB5、第一热继电器FR1、第一接触器KM1后与第四电机M4相连、以及依次串接第六按钮开关SB6、第二热继电器FR2、第二接触器KM2后与第五电机M5相连;所述第五按钮开关SB5和第六按钮开关SB6均连接第二双联控制开关SA2，所述第二双联控制开关SA2依次串接第七按钮开关SB7、第三热继电器FR3、第三接触器KM3后与第六电机M6相连、以及依次串接第八按钮开关SB8、第四热继电器FR4、第四接触器KM4后与第七电机M7相连。
进一步地，所述第四电机M4与第六电机M6接线对应。
进一步地，所述第五电机M5与第七电机M7接线对应。
进一步地，所述零线端口N上连接有蜂鸣器AL1。
进一步地，所述第一电机M1对应的分解剂计量泵，所述第二电机M2对应的分离剂计量泵，所述第三电机M3对应的刮渣机，所述第四电机M4对应的第一污水泵，所述第五电机M5对应的第二污水泵，所述第六电机M6对应的第一反应泵，所述第七电机M7对应的第二反应泵。
采用上述结构后，本实用新型有益效果为：本实用新型所述的喷漆废水处理设备的电路控制装置，包括火线端口L、零线端口N、断路器QF、第一按钮开关SB1、时间继电器KT、主热继电器FR和主接触器KM，所述火线端口L和零线端口N依次串接有所述断路器QF和第一按钮开关SB1，所述第一按钮开关SB1串接第二按钮开关SB2后与第一电机M1相连;所述第一按钮开关SB1串接第三按钮开关SB3后与第二电机M2相连;本实用新型采用上述电路控制，通过按下第一按钮开关SB1，该电路工作，即通过计量泵分别投加分解剂和分离剂，喷漆污水通过机器里的反应器与药剂充分反应，使得漆渣完全与水分离，最后从机器出来的是清水，从而使喷漆房实现不间断运动，无需换水，不对外排放，实现零排放和环保生产。本实用新型具有操作简单，设置合理，使用方便，降低了生产成本等优点。
