申请日2016.05.15
公开(公告)日2016.12.07
IPC分类号C02F9/04; C02F9/12
摘要

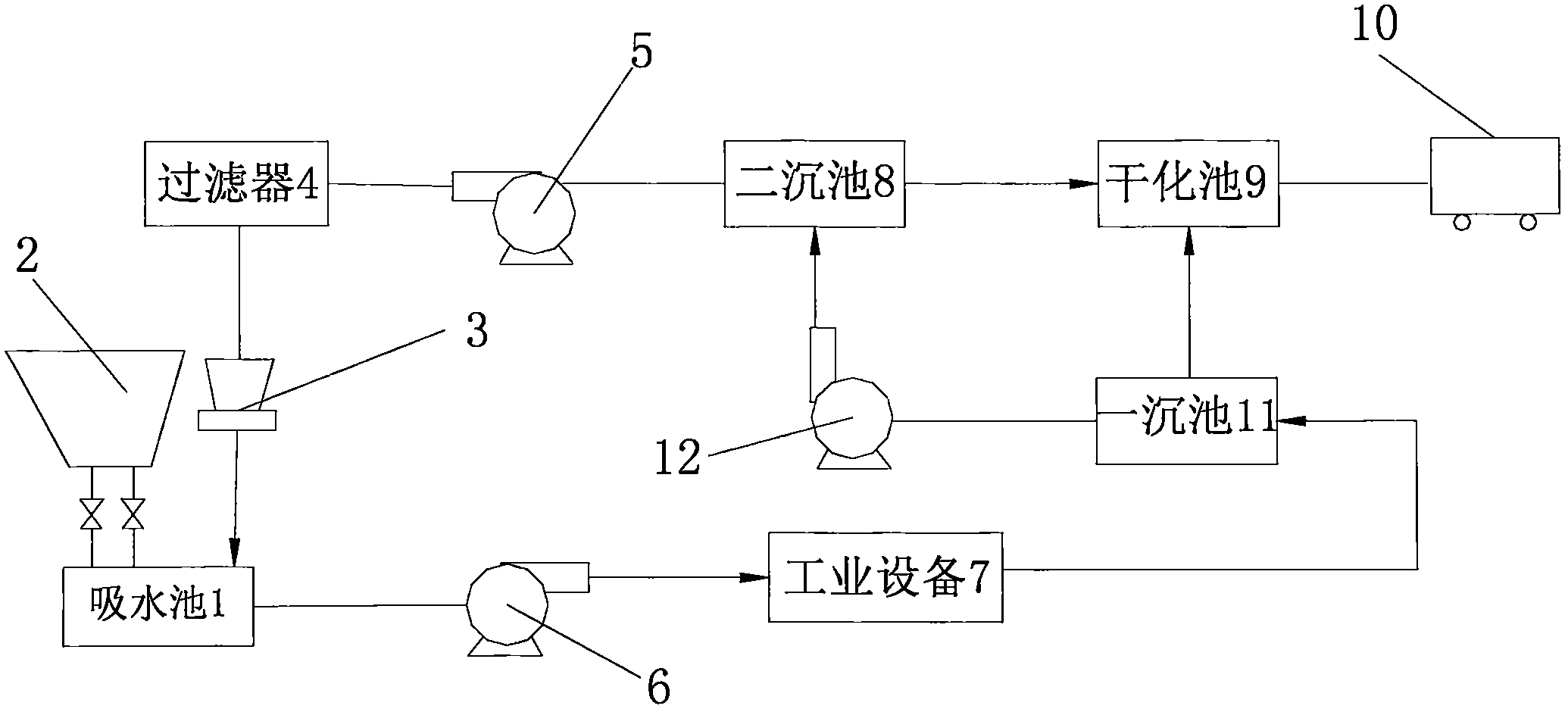

本实用新型公开了一种工业废水循环处理装置。它包括吸水池、智能补水加药系统、冷却塔、过滤器、加压泵、供水泵、工业设备、二沉池、干化池、污泥外运装置、一沉池、提升泵，吸水池与智能补水加药系统相连，吸水池通过供水泵与工业设备相连，工业设备的废水连接至一沉池，一沉池分别与干化池、提升泵相连，提升泵与二沉池相连，二沉池与干化池相连，二沉池前端还连接有加压泵，加压泵与过滤器相连，过滤器通过冷却塔与吸水池相连。本实用新型能够有效地改善循环水质，处理效果好，效率高，实用性强。
权利要求书
1.一种工业废水循环处理装置，其特征在于，包括吸水池(1)、智能补水加药系统(2)、冷却塔(3)、过滤器(4)、加压泵(5)、供水泵(6)、工业设备(7)、二沉池(8)、干化池(9)、污泥外运装置(10)、一沉池(11)、提升泵(12)，吸水池(1)与智能补水加药系统(2)相连，吸水池(1)通过供水泵(6)与工业设备(7)相连，工业设备(7)的废水连接至一沉池(11)，一沉池(11)分别与干化池(9)、提升泵(12)相连，提升泵(12)与二沉池(8)相连，二沉池(8)与干化池(9)相连，二沉池(8)前端还连接有加压泵(5)，加压泵(5)与过滤器(4)相连，过滤器(4)通过冷却塔(3)与吸水池(1)相连。
2.根据权利要求1所述的一种工业废水循环处理装置，其特征在于，所述的智能补水加药系统(2)与吸水池(1)内的药液浓度传感器、水位计相连。
3.根据权利要求1所述的一种工业废水循环处理装置，其特征在于，所述的智能补水加药系统(2)上设置有触摸控制屏。
说明书
一种工业废水循环处理装置
技术领域
本实用新型涉及工业废水处理技术领域，具体涉及一种工业废水循环处理装置。
背景技术
冷轧车间包括冷轧带钢、薄板、冷轧冷拔管、冷拉丝、淬火、回火、电镀、酸洗等生产工艺。在轧制过程中，需用水冷却轧辊;用油润滑轧机轧辊和磨光表面。冷轧乳化液的油脂浓度高、乳化浓度高，普遍含表面活性剂，是含油废水体系中处理难度比较大的一种废水。冷轧车间废水的特点是：种类多;含有不同性质和浓度的酸、碱、油等;化学成份复杂，含有铬、铅、锌、砷、铁等化学物质和一定数量的有机物。因此，需要设计一种有效的工业废水循环处理装置。
实用新型内容
为解决上述问题，本实用新型提供了一种工业废水循环处理装置，能够有效地改善循环水质，处理效果好，效率高，实用性强。
为实现上述目的，本实用新型采取的技术方案为：一种工业废水循环处理装置，包括吸水池、智能补水加药系统、冷却塔、过滤器、加压泵、供水泵、工业设备、二沉池、干化池、污泥外运装置、一沉池、提升泵，吸水池与智能补水加药系统相连，吸水池通过供水泵与工业设备相连，工业设备的废水连接至一沉池，一沉池分别与干化池、提升泵相连，提升泵与二沉池相连，二沉池与干化池相连，二沉池前端还连接有加压泵，加压泵与过滤器相连，过滤器通过冷却塔与吸水池相连。
作为优选，所述的智能补水加药系统与吸水池内的药液浓度传感器、水位计相连。
作为优选，所述的智能补水加药系统上设置有触摸控制屏，可以设定补水或加药参数，实现自动补水及加药。
本实用新型具有以下有益效果：能够有效地改善循环水质，处理效果好，效率高，实用性强。
