申请日2016.05.15
公开(公告)日2016.11.09
IPC分类号C02F9/14
摘要
本实用新型公开了全自动农村污水一体化处理装置，它涉及污水处理设备技术领域。分选箱内设锥形筛筒，锥形筛筒的窄口端固定在固定板上，锥形筛筒的另一端广口端设有喇叭口，喇叭口与锥形筛筒连接部位设有颈圈，颈圈外圆周处设有稳定轮，稳定轮固定在分选箱的内壁上，固定板套接在固定转轴上，进水管安装在锥形筛筒内偏离中心处，进水管的出水口垂直朝下，分选箱的底部通过排水管连接有调节池，调节池的顶部设有浮渣拦截板，厌氧池、好氧池和MBR反应池通过管道与淤泥脱水机连接，淤泥脱水机通过管道与储泥罐连接。它将污水去渣后净化处理，处理后的水可回用于农田灌溉及畜禽养殖，处理过程中产生的淤泥可以回收重新利用，作为农作物土壤使用。
权利要求书

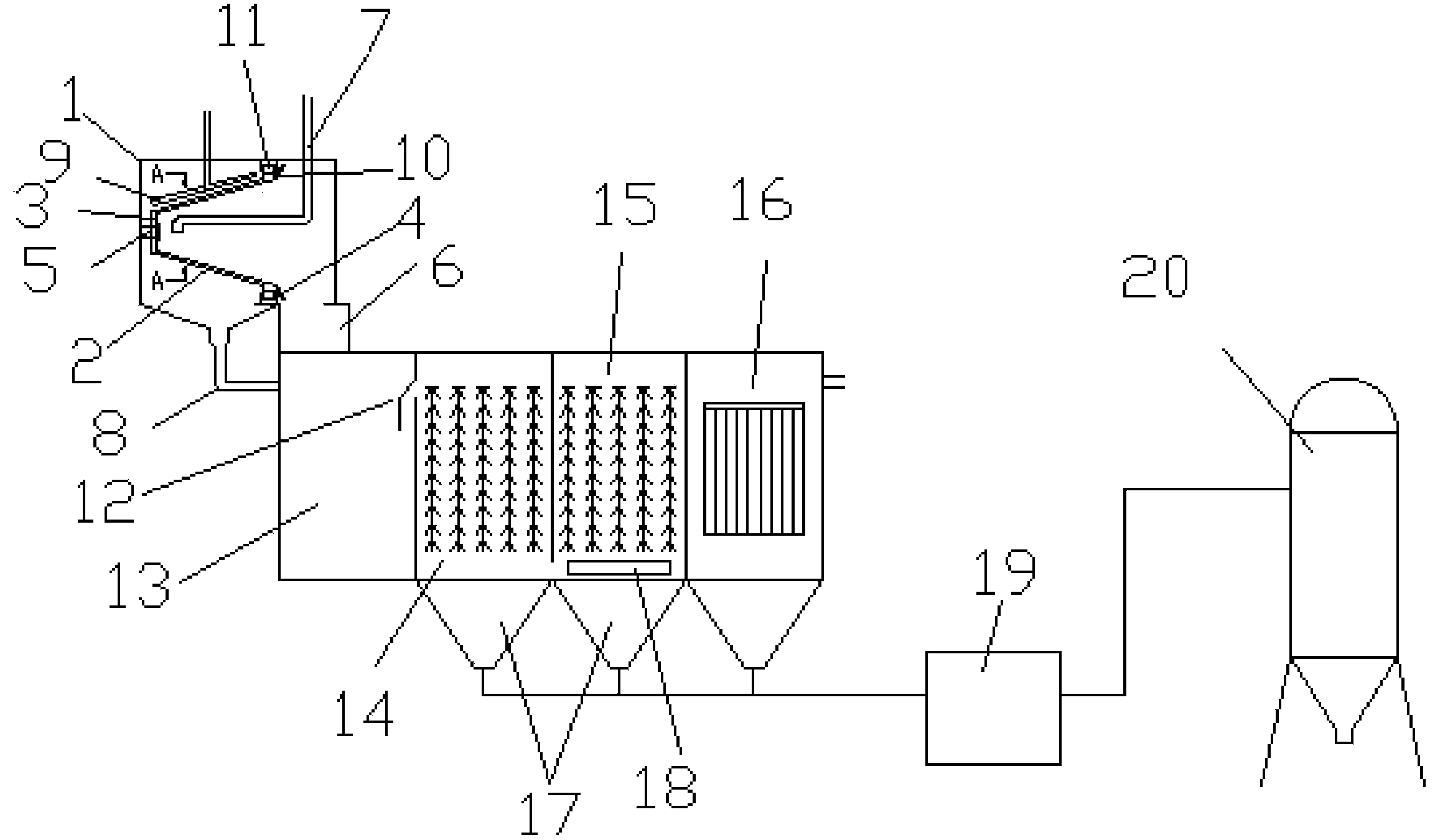

1.全自动农村污水一体化处理装置，其特征在于：它包含分选箱(1)、锥形筛筒(2)、固定板(3)、喇叭口(4)、固定转轴(5)、废渣箱(6)、进水管(7)、排水管(8)、多孔高压喷管(9)、颈圈(10)、稳定轮(11)、浮渣拦截板(12)、调节池(13)、厌氧池(14)、好氧池(15)、MBR反应池(16)、淤泥沉淀斗(17)、曝气管(18)、淤泥脱水机(19)和储泥罐(20)，分选箱(1)内设锥形筛筒(2)，锥形筛筒(2)的窄口端固定在固定板(3)上，锥形筛筒(2)的另一端广口端设有喇叭口(4)，喇叭口(4)与锥形筛筒(2)连接部位设有颈圈(10)，颈圈(10)的外圆周处设有稳定轮(11)，稳定轮(11)固定在分选箱(1)的内壁上，固定板(3)套接在固定转轴(5)上，喇叭口(4)的下方设有废渣箱(6)，进水管(7)安装在锥形筛筒(2)内偏离中心处，且进水管(7)的出水口垂直朝下，锥形筛筒(2)的上方设有多孔高压喷管(9)，分选箱(1)的底部通过排水管(8)与调节池(13)连通，调节池(13)的顶部设有浮渣拦截板(12)，调节池(13)、厌氧池(14)、好氧池(15)和MBR反应池(16)依次连通,厌氧池(14)、好氧池(15)和MBR反应池(16)的底部均设置有淤泥沉淀斗(17),好氧池(15)内部设置有曝气管(18)，淤泥沉淀斗(17)通过管道与淤泥脱水机(19)连接，淤泥脱水机(19)通过管道与储泥罐(20)连接。
2.按照权利要求1所述的全自动农村污水一体化处理装置，其特征在于：所述的稳定轮(11)的个数为三个或三个以上。
说明书
全自动农村污水一体化处理装置
技术领域：
本实用新型涉及全自动农村污水一体化处理装置，属于污水处理设备技术领域。
背景技术：
我国是一个发展中的农业大国，农村人口是城市人口的两倍多，据有关数据显示，目前全国农村每年有超过2500万吨的生活污水直接排放,乡村生活污水造成的环境污染不仅是农村水源地潜在的安全隐患，还会加剧淡水资源的危机，使耕地灌溉得不到有效保障，危害农民的生存发展。因此，加强乡村生活污水收集、处理与资源化设施建设，避免因生活污水直接排放而引起的农村水体、土壤和农产品污染，确保农村水源的安全和农民身心健康，是新农村建设中加强基础设施建设、推进村庄整治工作的重要内容，也是农村人居环境改善需要解决的迫切问题。
发明内容：
针对上述问题，本实用新型要解决的技术问题是提供全自动农村污水一体化处理装置。
本实用新型全自动农村污水一体化处理装置,它包含分选箱、锥形筛筒、固定板、喇叭口、固定转轴、废渣箱、进水管、排水管、多孔高压喷管、颈圈、稳定轮、浮渣拦截板、调节池、厌氧池、好氧池、MBR反应池、淤泥沉淀斗、曝气管、淤泥脱水机和储泥罐，分选箱内设锥形筛筒，锥形筛筒的窄口端固定在固定板上，锥形筛筒的另一端广口端设有喇叭口，喇叭口与锥形筛筒连接部位设有颈圈，颈圈的外圆周处设有稳定轮，稳定轮固定在分选箱的内壁上，固定板套接在固定转轴上，喇叭口的下方设有废渣箱，进水管安装在锥形筛筒内偏离中心处，且进水管的出水口垂直朝下，锥形筛筒的上方设有多孔高压喷管，分选箱的底部通过排水管与调节池连通，调节池的顶部设有浮渣拦截板，调节池、厌氧池、好氧池和MBR反应池依次连通,厌氧池、好氧池和MBR反应池的底部均设置有淤泥沉淀斗,好氧池内部设置有曝气管，淤泥沉淀斗通过管道与淤泥脱水机连接，淤泥脱水机通过管道与储泥罐连接。
作为优选，所述的稳定轮的个数为三个或三个以上。
本实用新型的有益效果：它能克服现有技术的弊端，结构设计新颖合理，可以将农村污水中的枯枝、菜叶等废渣筛除，然后进行净化处理，同时，设置在锥形筛筒上方的多孔高压喷管可以清洗锥形筛筒或疏通已堵塞的锥形筛筒的通孔，处理后的水可回用于农田灌溉及畜禽养殖，处理过程中产生的淤泥可以回收重新利用，作为农作物土壤使用，它的处理效率高，投资较低，维护费用较少，适合在农村大范围推广。
