申请日2016.05.15
公开(公告)日2016.10.26
IPC分类号C02F9/14
摘要
设备集中安装组件阶式配置的污水处理系统属于污水处理技术领域。调节池1底面高于厌氧池2顶面;调节池1出水管装有调节池出水管充水电磁阀11、调节池出水管底阀12、调节池出水管电动阀13、调节池出水管电磁阀14;污水在自身重力和虹吸作用下由调节池出水管电动阀13定量供给厌氧池2;二沉池进水口23位于曝气池3和二沉池4隔墙的中部;二沉池污泥沉降挡板22底部和曝气池3连通，用曝气池曝气管24的空气搅动把二沉池4的污泥扩散回曝气池3;调节池出水管电磁阀14用于意外停电时，停止给厌氧池2供水而设。污水处理设备全部安装在设备间内，本系统设备简约、安装维修简便、运行费用低。可靠性高，故障少、用于污水处理。
权利要求书
1.设备集中安装组件阶式配置的污水处理系统，其特征是：由调节池(1)、厌氧池(2)、曝气池(3)、二沉池(4)、消毒池(5)、中水池(6)、加药桶(7)、自吸污水泵(8)、污水井底阀(9)、调节池进水管电磁阀(10)、调节池出水管充水电磁阀(11)、调节池出水管底阀(12)、调节池出水管电动阀(13)、调节池出水管电磁阀(14)、调节池预爆气阀(15)、加药桶药品气流搅拌器阀(16)、曝气池爆气阀(17)、高压涡旋风机(18)、加药泵(19)、药品气流搅拌器(20)、设备间(21)、二沉池污泥沉降挡板(22)、二沉池进水口(23)、曝气池曝气管(24)、调节池预爆气管(25)、污水井(26)组成。
2.根据权利要求1所述的设备集中安装组件阶式配置的污水处理系统，其特征是：调节池(1)底面高于厌氧池(2)顶面，调节池(1)池底与厌氧池(2)池顶相对水平放置。
3.根据权利要求1所述的设备集中安装组件阶式配置的污水处理系统，其特征是：调节池装有调节池出水管充水电磁阀(11)、调节池出水管底阀(12)、调节池出水管电动阀(13)、调节池出水管电磁阀(14)，调节池(1)利用污水的自身重力和虹吸原理，经调节池出水管底阀(12)、调节池出水管电动阀(13)、调节池出水管电磁阀(14)完成厌氧池(2)的定量给水和防止意外停电时停止给厌氧池(2)给水。
4.根据权利要求1所述的设备集中安装组件阶式配置的污水处理系统，其特征是：污水处理设备全部安装在设备间(21) 。
5.根据权利要求1所述的设备集中安装组件阶式配置的污水处理系统，其特征是：二沉池(4)底部安装沉池污泥沉降挡板(23)，挡板下部和曝气池(3)连通。利用爆气的空气搅动把二沉池(4)的污泥扩散回曝气池(3) 。
6.根据权利要求1所述的设备集中安装组件阶式配置的污水处理系统，其 特征是：消毒桶(7)底部有药品气流搅拌器(20)，药品搅拌用置于加药桶底部圆盘状管道内侧分置的文丘里气水混合器搅拌药品。
说明书
设备集中安装组件阶式配置的污水处理系统
技术领域
污水处理。
背景技术
现行的污水处理系统，由调节池、厌氧池、曝气池、二沉池、消毒池、中水池组成等底高配置。污水处理设备平面散置。把污水从污水井扬到调节池和调节池往厌氧池送水，分别用两套放置于井内、池内水里的潜水泵作业。设备多、耗电多、故障多;设置分散，不便安装、维护。污水处理系统投资、安装、运行费用高。
发明内容

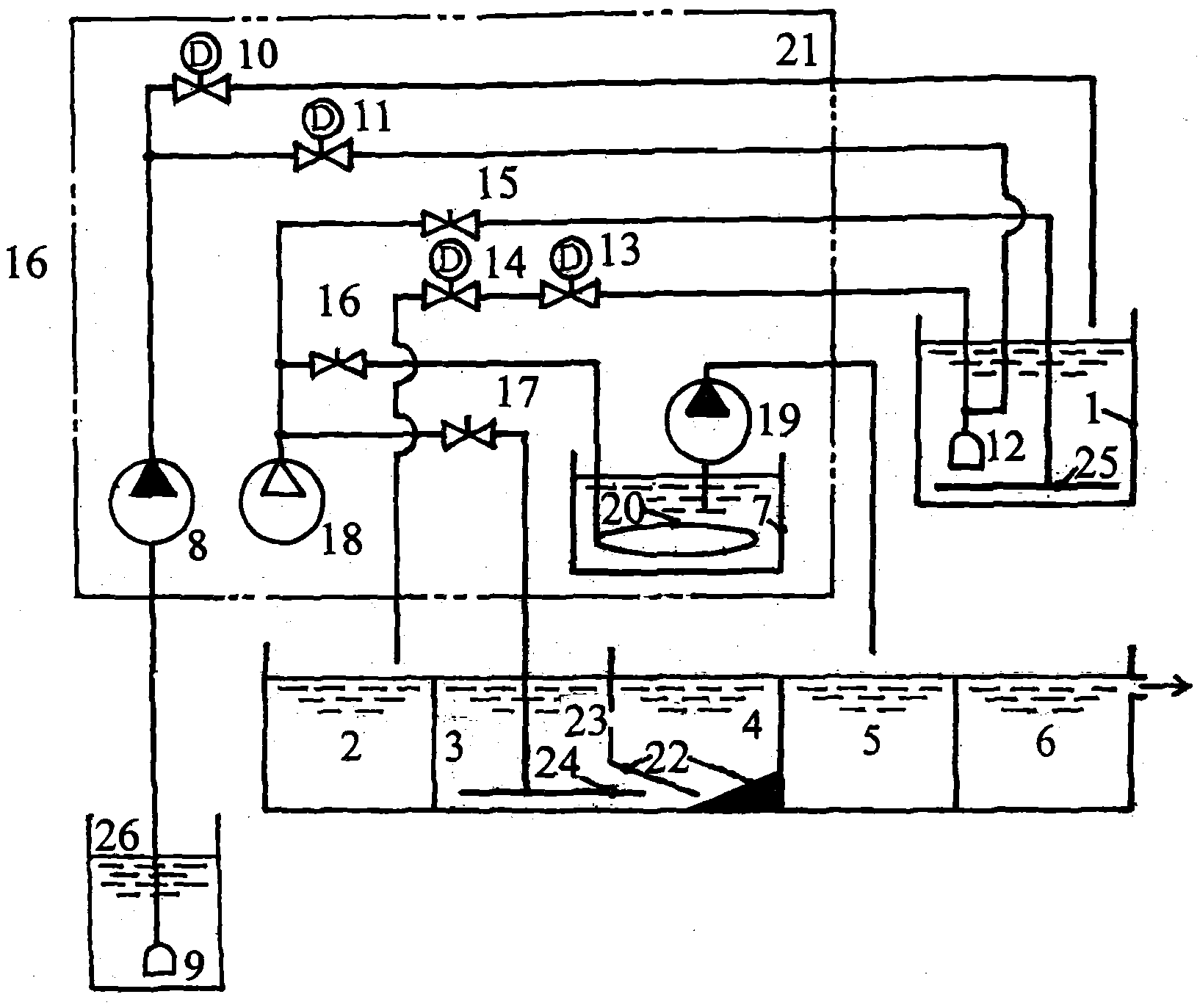

本发明要解决的技术问题是：污水处理系统集约节能、方便安装和维修，提高设备运行可靠性。采用的技术方案是：污水处理设备集中安装、组件阶式配置。污水处理设备集中安装、组件阶式配置的污水处理系统(图1)由调节池(1)、厌氧池(2)、曝气池(3)、二沉池(4)、消毒池(5)、中水池(6)、加药桶(7)、自吸污水泵(8)、污水井出水管底阀(9)、调节池进水管电磁阀(10)、调节池出水管充水电磁阀(11)、调节池出水管底阀(12)、调节池出水管电动阀(13)、调节池出水管电磁阀(14)、调节池预爆气阀(15)、加药桶药品气流搅拌器阀(16)、曝气池爆气阀(17)、高压涡旋风机(18)、加药泵(19)、药品气流搅拌器(20)、设备间(21)、二沉池污泥沉降挡板(22)、二沉池进水口(23)、曝气池曝气管(24)、调节池预爆气管(25)组成。污水处理设备全部安装在设备间。污水井(26)、调节池(1)、厌氧池(2)只有管道底阀和进、出水管与设备间相连。解决原污水处理设备平面散置，安装维护困难的问题。采用污水井(26)与调节池(1)分别放置和调节池(1)池底高于厌氧池(2)池顶相对高差设计。以便利用调节池(1)的高位蓄能和调节作用，缓解污水集中排放时给污水处理系统的冲击。利用污水的自身压力和虹吸作用经电动阀(13)、调节池出水管电磁阀(14)完成厌氧池(2)的定量给水，解决原来需要水泵才能定量给水的问题。采用二沉池进水口(23)位于曝气池()和二沉池隔墙的中部，延长污水的流动距离使污泥、杂质充分沉降提高出水清洁度。采用二沉池(4)底部安装污泥沉降挡板(22)，二沉池污泥沉降挡板(22)底部和曝气池(3)连通。用曝气池曝气管(24)的空气搅动把二沉池(4)的污泥扩散回曝气池(3)，解决原需要污泥泵才能完成的工作。
调节池(1)底面高于厌氧池(2)顶面。厌氧池(2)、爆气池(3)、二沉池(4)、消毒池(5)、中水池(6)等底高配置。污水井(26)装有自吸污水泵(8)的进水管和底阀(9)，调节池(1)装有自吸污水泵(8)的出水管。调节池(1)出水管装有调节池出水管充水电磁阀(11)、调节池出水管底阀(12)、调节池出水管电动阀(13)、调节池出水管电磁阀(14)。将污水从污水井(26)扬至调节池(1)后，调节池(1)污水在自身压力和虹吸的双重作用下，由调节池出水管电动阀(13)控制流量。先后流经厌氧池(2)、曝气池(3)、二沉池(4)、消毒池(5)、中水池(6)。调节池(1)、爆气池(3)、加药桶(7)底部有充气管路。由高压涡旋风机(18)经调节池预爆气阀(15)、加药桶药品气流搅拌器阀(16)、曝气池爆气阀(17)，分别向曝气池(3)曝气管(24)、调节池(1)预爆气管(25)、药品气流搅拌器(20)吹送空气。二沉池进水口(23)位于曝气池(3)和二沉池(4)隔墙的中部。
设备集中安装组件阶式配置的污水处理系统的优点是：1、设备集约节能。2、造价低。3、污水处理设备全部置于设备间，安装和维护方便。4、可靠性高，故障率低、运行维护费用低。
