申请日2016.07.20
公开(公告)日2017.02.22
IPC分类号B01D29/56
摘要
本实用新型涉及环境工程技术领域，尤其涉及一种污水预处理池，包括池体、粗格栅和土工布格栅，池体一端设有进水管，另一端设有出水管，池体内侧由进水管至出水管的方向依次设置粗格栅和土工布格栅，土工布格栅包括支撑架和土工布，支撑架的两侧与池体的侧壁连接，土工布设置于支撑架上。粗格栅用于拦截污水中较大粒径的悬浮物和漂浮物，土工布格栅可拦截粒径较小的悬浮物，减轻SS对后续生物处理单元的影响，可有效地对污水中小粒径泥沙和悬浮物进行截流、过滤，防止膜或填料等的堵塞，降低了农村地区污水中泥沙及小粒径悬浮物对小型污水处理站生物处理阶段处理效果的影响，提高污水处理效果，有利于污水处理站运行维护。
权利要求书
1.一种污水预处理池，其特征在于：包括池体、粗格栅和土工布格栅，所述池体一端设有进水管，另一端设有出水管，所述池体内侧由所述进水管至所述出水管的方向依次设置所述粗格栅和所述土工布格栅，所述土工布格栅包括支撑架和土工布，所述支撑架的两侧与所述池体的侧壁连接，所述土工布设置于所述支撑架上。
2.根据权利要求1所述的污水预处理池，其特征在于：所述土工布为单层结构的无纺土工布，规格为300g/m2，渗透系数大于或等于1.0×10-1cm/s。
3.根据权利要求1所述的污水预处理池，其特征在于：所述土工布格栅沿水流方向倾斜设置，与所述池体的底壁的夹角为70°。
4.根据权利要求1所述的污水预处理池，其特征在于：所述池体的侧壁上设有滑槽，所述支撑架的两侧安装于所述滑槽内。
5.根据权利要求4所述的污水预处理池，其特征在于：所述滑槽与所述池体的侧壁通过膨胀螺栓连接。
6.根据权利要求5所述的污水预处理池，其特征在于：所述膨胀螺栓呈梅花型布置。
7.根据权利要求1所述的污水预处理池，其特征在于：所述支撑架包括外侧的塑钢框架和内侧的橡胶硬条，所述橡胶硬条将所述土工布固定于所述塑钢框架上。
8.根据权利要求7所述的污水预处理池，其特征在于：所述塑钢框架上设有把手。
说明书
一种污水预处理池
技术领域
本实用新型涉及环境工程技术领域，尤其涉及一种污水预处理池。
背景技术
目前，农村排放的污水中混有较大的悬浮物和漂浮物，为了防止水泵和处理构筑物的机械设备和管道被磨损或堵塞，同时减轻后续处理单元和处理构筑物的处理负荷，使之正常、稳定运行，在污水处理系统或水泵前必须设置格栅。一般情况下设置粗、细两道格栅。
农村地区排水体制多为雨污合流，生活污水中除夹带较大的悬浮物、漂浮物外，降雨时雨水中携带大量泥沙进入排水管道中。目前，农村小型污水处理站生物处理单元多采用MBR(膜生物反应器)膜处理工艺或人工湿地工艺，一级处理单元采用格栅仅能拦截较大的漂浮物，细格栅的栅间距在1.5～10mm之间，也无法拦截颗粒较小的悬浮物和泥沙;且受处理规模、占地等限制，格栅之后无法设置独立的构筑物对悬浮物及泥沙进行沉淀处理，大量泥沙和悬浮物经过格栅直接进入后续生物处理单元，影响后续生物处理的效果，严重时可导致生物膜反应器於堵、断丝，或造成人工湿地调料堵塞，导致生物处理单元无法正常使用，大大影响处理效果。对上述问题进行解决十分必要。
实用新型内容
(一)要解决的技术问题
本实用新型要解决的技术问题是解决现有的农村生活污水处理的过程中，预处理的装置无法拦截颗粒较小的悬浮物和泥沙，导致后续生物处理单元无法正常使用，对处理效果带来不利影响的问题。
(二)技术方案

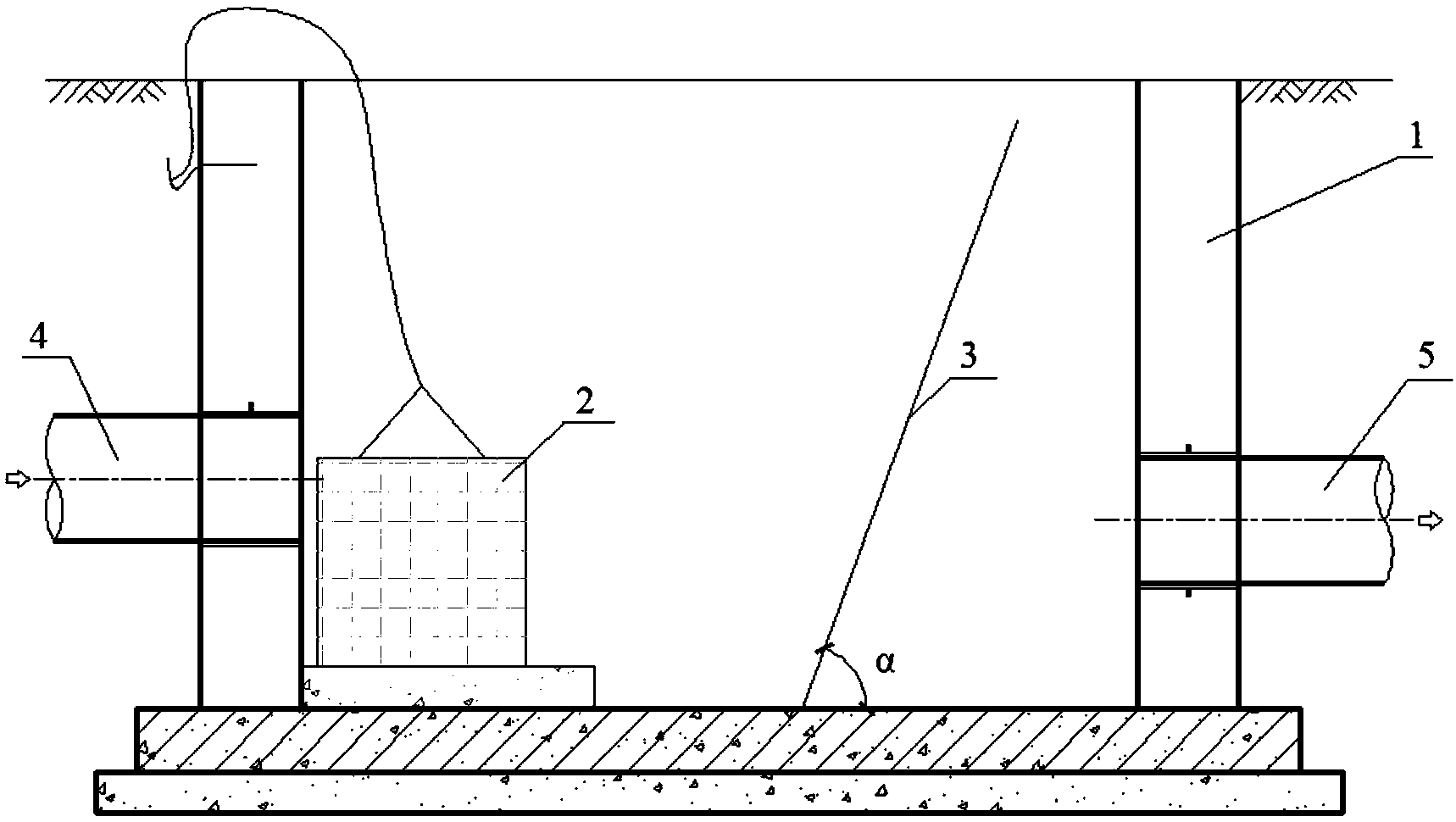

为了解决上述技术问题，本实用新型提供了一种污水预处理池， 包括池体、粗格栅和土工布格栅，所述池体一端设有进水管，另一端设有出水管，所述池体内侧由所述进水管至所述出水管的方向依次设置所述粗格栅和所述土工布格栅，所述土工布格栅包括支撑架和土工布，所述支撑架的两侧与所述池体的侧壁连接，所述土工布设置于所述支撑架上。
其中，所述土工布为单层结构的无纺土工布，规格为300g/m2，渗透系数大于或等于1.0×10-1cm/s。
其中，所述土工布格栅沿水流方向倾斜设置，与所述池体的底壁的夹角为70°。
其中，所述池体的侧壁上设有滑槽，所述支撑架的两侧安装于所述滑槽内。
其中，所述滑槽与所述池体的侧壁通过膨胀螺栓连接。
其中，所述膨胀螺栓呈梅花型布置。
其中，所述支撑架包括外侧的塑钢框架和内侧的橡胶硬条，所述橡胶硬条将所述土工布固定于所述塑钢框架上。
其中，所述塑钢框架上设有把手。
(三)有益效果
本实用新型的上述技术方案具有如下优点：本实用新型污水预处理池作为设在生化处理单元前的一级处理格栅池，土工布格栅是作为细格栅设置在粗格栅后，污水通过进水管进入池体中，依次通过粗格栅与土工布格栅的过滤，粗格栅用于拦截污水中较大粒径的悬浮物和漂浮物，土工布格栅可拦截粒径较小的悬浮物，减轻预处理的残留对后续生物处理单元的影响，可有效地对污水中小粒径泥沙和悬浮物进行截流、过滤，防止膜或填料等的堵塞，降低了农村地区污水中泥沙及小粒径悬浮物对小型污水处理站生物处理阶段处理效果的影响。对于雨污合流的农村地区来说，可提高小型农村污水处理效果;降低后期维护养护及运行的难度;相比钢格栅和生物处理膜组件，土工布价格低廉，同时省去建设沉砂池等预处理设施，只要定期更换土工布即 可，更换土工布格栅成本较低，适用于农村地区小型污水处理站的预处理。
除了上面所描述的本实用新型解决的技术问题、构成的技术方案的技术特征以及有这些技术方案的技术特征所带来的优点之外，本实用新型的其他技术特征及这些技术特征带来的优点，将结合附图作出进一步说明。
