申请日2016.05.30
公开(公告)日2016.11.09
IPC分类号C02F1/38; F23G7/07; B01D53/32; C02F9/04
摘要
一种挥发性废水处理系统，包含离心式气液分离装置及高温分解装置。离心式气液分离装置包含壳体、离心筒槽、废水输入端、废水输出端、气体输入端及气体输出端。壳体中设置离心筒槽。挥发性废水从废水注入端注入离心筒槽中，离心筒槽分离挥发性废水离心为挥发性气体及非挥发性废水，非挥发性废水由废水输出端排出，气体输入端输入空气至离心筒槽中，空气带动挥发性气体一起从气体输出端排出。高温分解装置接收空气及挥发性气体，高温分解处理空气及挥发性气体成无害气体后排出至大气。以此减少设备的建置费用，并能减少副产物及耗能。

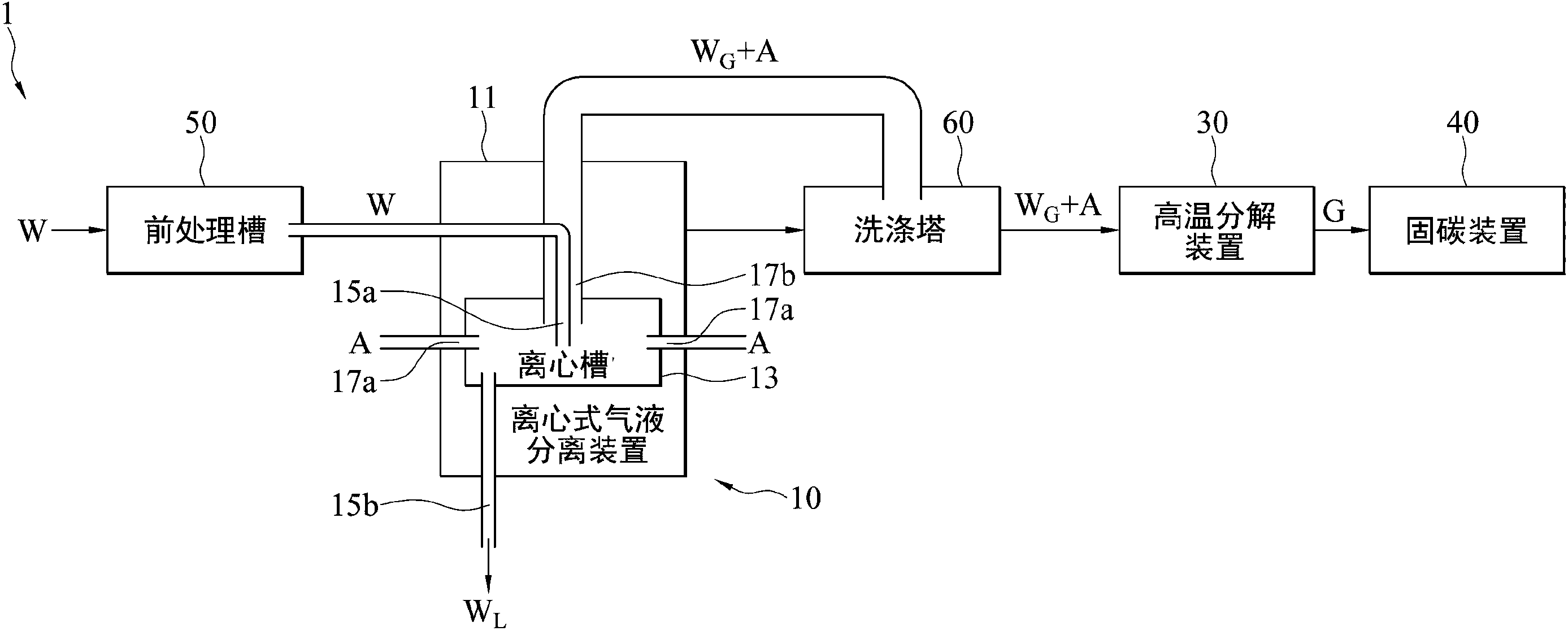

摘要附图
权利要求书
1.一种挥发性废水处理系统，其特征在于，包含：
一离心式气液分离装置，包含一壳体、一离心筒槽、一废水输入端、一废水输出端、一至少气体输入端及一气体输出端，该壳体中设置该离心筒槽，该离心筒槽包含至少一开口，该废水输入端、该气体输入端、及该气体输出端与该壳体及该离心筒槽连通，该废水输出端与该壳体连通，该废水输入端及该气体输入端分别将注入一挥发性废水及一空气至该离心筒槽，该离心筒槽高速旋转将该挥发性废水离心分离成一挥发性气体及一非挥发性废水，该空气带动该挥发性气体一起从该气体输出端排出，该非挥发性废水经由开口排出离心筒槽，再经由该废水输出端排出至该壳体外;及
一高温分解装置，接收该空气及该挥发性气体，高温分解处理该空气及该挥发性气体成一无害气体后排出。
2.根据权利要求1所述的挥发性废水处理系统，其特征在于，该废水输入端及该气体输出端连接于该离心筒槽的顶部，该气体输入端连接于该离心筒槽的侧边、该废水输出端位于该壳体的底部。
3.根据权利要求1至2的任意一项所述的挥发性废水处理系统，其特征在于，该开口位于该离心筒槽的侧边或底面。
4.根据权利要求1至2的任意一项所述的挥发性废水处理系统，其特征在于，该离心筒槽高速旋转作动的离心力大于100重力场。
5.根据权利要求1所述的挥发性废水处理系统，其特征在于，该高温分解装置为一触媒燃烧装置，该触媒燃烧装置中包含多个活性触媒。
6.根据权利要求5所述的挥发性废水处理系统，其特征在于，该多个活性触媒设置于一触媒载体的表面。
7.根据权利要求1所述的挥发性废水处理系统，其特征在于，该高温分解装置为一等离子装置，通过等离子分解该空气及该挥发性气体成该无害气体。
8.根据权利要求1所述的挥发性废水处理系统，其特征在于，另包含一前处理槽，该前处理槽连接该废水输入端，该前处理槽中添加有一前处理药剂，提升该挥发性废水中的至少一挥发性物质的蒸气压。
9.根据权利要求5所述的挥发性废水处理系统，其特征在于，更包含一固碳装置，该固碳装置连接该触媒燃烧装置，接收该无害气体，将该无害气体中的碳元素固化。
10.根据权利要求1所述的挥发性废水处理系统，其特征在于，更包含一洗涤塔，该洗涤塔连接该气体输出端及该高温处理装置，将该空气及该挥发性气体进行湿式洗涤后再输入至该高温处理装置。
说明书
挥发性废水处理系统
技术领域
本实用新型涉及废水处理系统，尤其涉及一种处理含挥发性物质的废水的水处理系统。
背景技术
现今工业的废水，常含有在工业工艺中使用的溶剂、清洁剂或是在生产后残余的挥发性物质等，若未适当处理，废水中的挥发性物质会经由溢散挥发后会变成气体型态的有害废气弥漫于空气中，尤其是有机挥发性气体(Volatile Organic Compound，VOC)。VOC对人体健康会产生极大的危害，产生头晕、恶心、呕吐、流泪、刺鼻、咳嗽等症状，浓度过高时可导致中毒死亡，长期接触时会导致肝、肺、呼吸道等疾病，容易导致癌症。另外，VOC通常挥发点及燃点低、且具有可燃烧的特性，当VOC浓度过高时，会有爆炸、燃烧的危险性。因而，对于VOC的处理，是现今在废弃物处理中不得不慎重的一环。
参阅图1A及图1B，现有技术挥发性废水处理系统的单元方框图。如图1A所示，现有技术挥发性废水处理系统500包含一气液接触反应器510及一吸附装置520。气液接触反应器510为蒸馏塔、气提塔等，能将挥发性废水中的物质通过沸点不同的方式分离，并分离出挥发性气体。吸附装置520与气液接触反应器510连接，接收挥发性气体。吸附装置520中可以包含活性碳等以吸附挥发性气体。这种实施方式，吸附挥发性物质后的副产品仍需要委外清运，并进行再处理。副产品的处理是否会产生对于环境的不良效应仍有不确定性，且清运处理需要额外的成本。
除了上述的方式，目前也有利用生物分解的方式处理，虽然处理后产生的生物污泥可以作为堆肥，但仍有场域中挥发性气体浓度过高的疑虑。此外，生物分解的处理时间较长，且生物污泥的暂存也需要大量的空间，副产品的清运成本也相当昂贵。
如图1B所示，现有技术另一实施例之挥发性废水处理系统500的包含气 液接触反应器510及燃烧装置530，此方式为对图1A的实施例的改良。在此实施例中，是利用燃烧装置530以燃烧反应直接将气液接触反应器510所分离出的挥发性气体分解为氮气、二氧化碳、水蒸气等无害气体，从而解决了副产品的问题。但是现有技术挥发性废水处理系统500仍有气液接触反应器510的体积庞大、设备成本昂贵、耗能的问题。
实用新型内容
本实用新型的目的在于提供一种挥发性废水处理系统，以解决现有上的问题，能缩减体积、减少设备建置成本。
为达上述目的，本实用新型提供一种挥发性废水处理系统，其包含：
一离心式气液分离装置，包含一壳体、一离心筒槽、一废水输入端、一废水输出端、一至少气体输入端及一气体输出端，该壳体中设置该离心筒槽，该离心筒槽包含至少一开口，该废水输入端、该气体输入端、及该气体输出端与该壳体及该离心筒槽连通，该废水输出端与该壳体连通，该废水输入端及该气体输入端分别将注入一挥发性废水及一空气至该离心筒槽，该离心筒槽高速旋转将该挥发性废水离心分离成一挥发性气体及一非挥发性废水，该空气带动该挥发性气体一起从该气体输出端排出，该非挥发性废水经由开口排出离心筒槽，再经由该废水输出端排出至该壳体外;及
一高温分解装置，接收该空气及该挥发性气体，高温分解处理该空气及该挥发性气体成一无害气体后排出。
上述的挥发性废水处理系统，其中该废水输入端及该气体输出端连接于该离心筒槽的顶部，该气体输入端连接于该离心筒槽的侧边、该废水输出端位于该壳体的底部。
上述的挥发性废水处理系统，其中该开口位于该离心筒槽的侧边或底面。
上述的挥发性废水处理系统，其中该离心筒槽高速旋转作动的离心力大于100重力场。
上述的挥发性废水处理系统，其中该高温分解装置为一触媒燃烧装置，该触媒燃烧装置中包含多个活性触媒。
上述的挥发性废水处理系统，其中该多个活性触媒设置于一触媒载体的表面。
上述的挥发性废水处理系统，其中该高温分解装置为一等离子装置，通过等离子分解该空气及该挥发性气体成该无害气体。
上述的挥发性废水处理系统，其中另包含一前处理槽，该前处理槽连接该废水输入端，该前处理槽中添加有一前处理药剂，提升该挥发性废水中的至少一挥发性物质的蒸气压。
上述的挥发性废水处理系统，其中更包含一固碳装置，该固碳装置连接该触媒燃烧装置，接收该无害气体，将该无害气体中的碳元素固化。
上述的挥发性废水处理系统，其中更包含一洗涤塔，该洗涤塔连接该气体输出端及该高温处理装置，将该空气及该挥发性气体进行湿式洗涤后再输入至该高温处理装置。
在上述实施态样中，由于利用离心式气液分离装置，能较传统的气提塔、蒸馏塔的体积、设置成本及耗能大幅节省，同时具有更加的质传效果。此外，可以利用高温分解装置直接将挥发性气体分解为无害气体，能大幅减少副产物，更能减少后续副产物的处理及清运费用。
以下结合附图和具体实施例对本实用新型进行详细描述，但不作为对本实用新型的限定。
