申请日2016.05.30
公开(公告)日2016.10.19
IPC分类号C02F3/34; C02F3/02
摘要
本实用新型提供一种地表水处理设备，其特征在于：包括潜水泵、管道、射流器、进气管、水气混合管、爆气器、箱体、生物填料，所述潜水泵连接管道，所述管道连接射流器，所述射流器连接进气管和水气混合管，所述水气混合管连接爆气器，所述水气混合管安装在箱体的最底部，所述生物填料均匀放置在箱体内，所述箱体两头用丝网封闭。本实用新型结构简单，使用方便，曝气装置实现水泵增氧，降低了能耗，且管道的长度可调节，以达到水体的微循环效果。

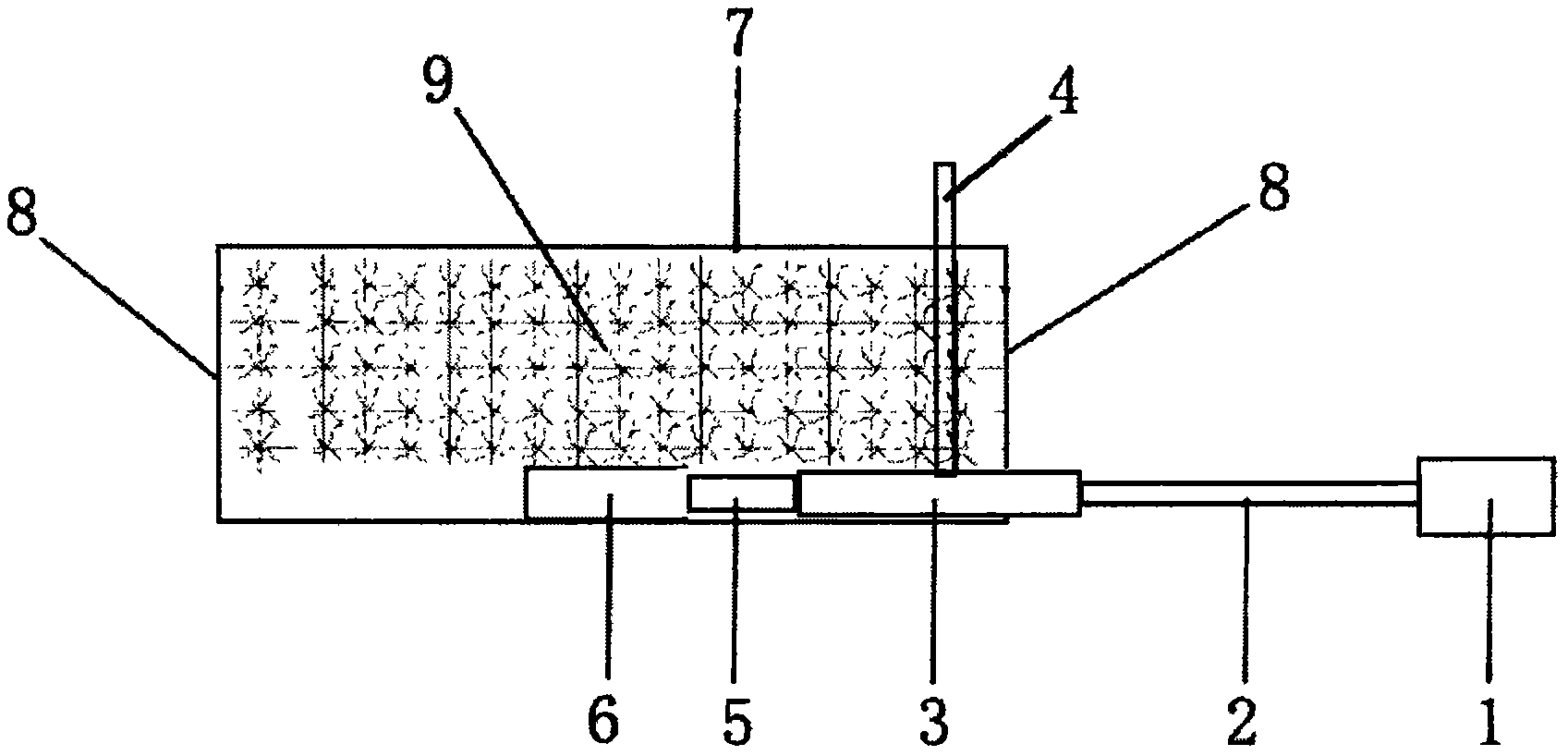

摘要附图
权利要求书
1.一种地表水处理设备，其特征在于：包括潜水泵、管道、射流器、进气管、水气混合管、爆气器、箱体、生物填料，所述潜水泵连接管道，所述管道连接射流器，所述射流器连接进气管和水气混合管，所述水气混合管连接爆气器，所述水气混合管安装在箱体的最底部，所述生物填料均匀放置在箱体内，所述箱体两头用丝网封闭。
2.如权利要求1所述的一种地表水处理设备，其特征在于：所述管道为一条或多条，长度跟据处理水面积调节。
3.如权利要求1所述的一种地表水处理设备，其特征在于：所述水气混合管放在箱体的底层并连接爆气器。
4.如权利要求1所述的一种地表水处理设备，其特征在于：所述爆气器安装在水气混合管上端。
5.如权利要求1所述的一种地表水处理设备，其特征在于：所述箱体两端用丝网封闭。
6.如权利要求1所述的一种地表水处理设备，其特征在于：所述生物填料用绳索串连，绳索两端固定在箱体两端的丝网上。
说明书
一种地表水处理设备
技术领域
本实用新型涉及一种地表水处理设备。
背景技术
随着工业社会的发展，人类生活的加剧;人类活动对水的污染亦越来越大。据统计，我国目前有90%以上的城市河道受到不同层度的污染。而在我国目前的城市建设中，环境保护配套设施的建设还相对滞后，城市污水的处理率通常不到50%。在没有大资金投向环保基础设施的情况下，城市污水难以全部治理的态势将在短期内难以改变。目前人们虽然对此问题非常重视，并投入了很多的人力、物力想办法解决地表污水的治理问题，但目前尚未有低成本、高效的方法。因此，如何有效而方便简洁，并且，低成本地对被人类污染的水进行净化，是目前人们所面临的问题。
发明内容
本实用新型要解决的问题是现有的地表水生物处理装置通常利用爆气机原池中曝气，一是浪费能源，二是由于水体循环不好，不能充分与空气接触，不能充分曝气，三是对生物无载体，不能长期固定作用。
为解决上述技术问题，本实用新型采用的技术方案是：
一种地表水处理设备，其特征在于：包括潜水泵、管道、射流器、进气管、水气混合管、爆气器、箱体、生物填料，所述潜水泵连接管道，所述管道连接射流器，所述射流器连接进气管和水气混合管，所述水气混合管连接爆气器，所述水气混合管安装在箱体的最底部，所述生物填料均匀放置在箱体内，所述箱体两头用丝网封闭。
进一步的，所述潜水泵连接管道，管道为一条或多条，长度跟据处理水面积调节。
进一步的，所述管道连接射流器，射流器连接进气管和水气混合管，所述水气混合管放在箱体的最底部，水气混合管连接爆气器，所述箱体两端用丝网封闭。
进一步的，所述生物填料用绳索串连，绳索两端固定在箱体两端的丝网 上，生物填料均匀的分布在箱体内。
本实用新型具有的优点和积极效果是：
1、本实用新型将地表污水通过潜水泵的收集进入管道，污水经过射流器并吸入空气，然后流入水气混合管，水和空气通过爆气器排出，得到爆气效果。
2、本实用新型利用空气和水与生物填料长时间接触，使生物填料挂满生物膜，利用生物膜对水中的污染物进行降解处理。
3、本实用新型均采用结构设计合理，自动化操作简单方便，降低了使用成本。
