申请日2016.05.30
公开(公告)日2016.12.07
IPC分类号C02F9/04; C02F1/52
摘要
本实用新型公布了一种基于渗透技术的污水调节池，它包括积水池;积水池一边围墙上设置有进水管、混凝剂管、带有抽污泵的抽污管，另一边围墙上设置有出水管;积水池内设置矩形围墙围拢的混凝沉淀池;混凝沉淀池的一边围墙与积水池共边，另三边为渗透墙;混凝沉淀池内设置有呈U型边框围拢的网孔墙;网孔墙下端设置有U型边框状的隔污板;混凝沉淀池底部设置有内斜面，其倾斜方向朝向抽污管;积水池底部设置有外斜面，其倾斜方向朝向出水管。它能让池内不同时间段废水进行一个均匀渗透，使得不同时间段不同浓度的废水能在一个稳定的浓度和流量下进入污水处理设备中，提高污水处理设备的运行寿命，提高污水处理效率和处理质量。

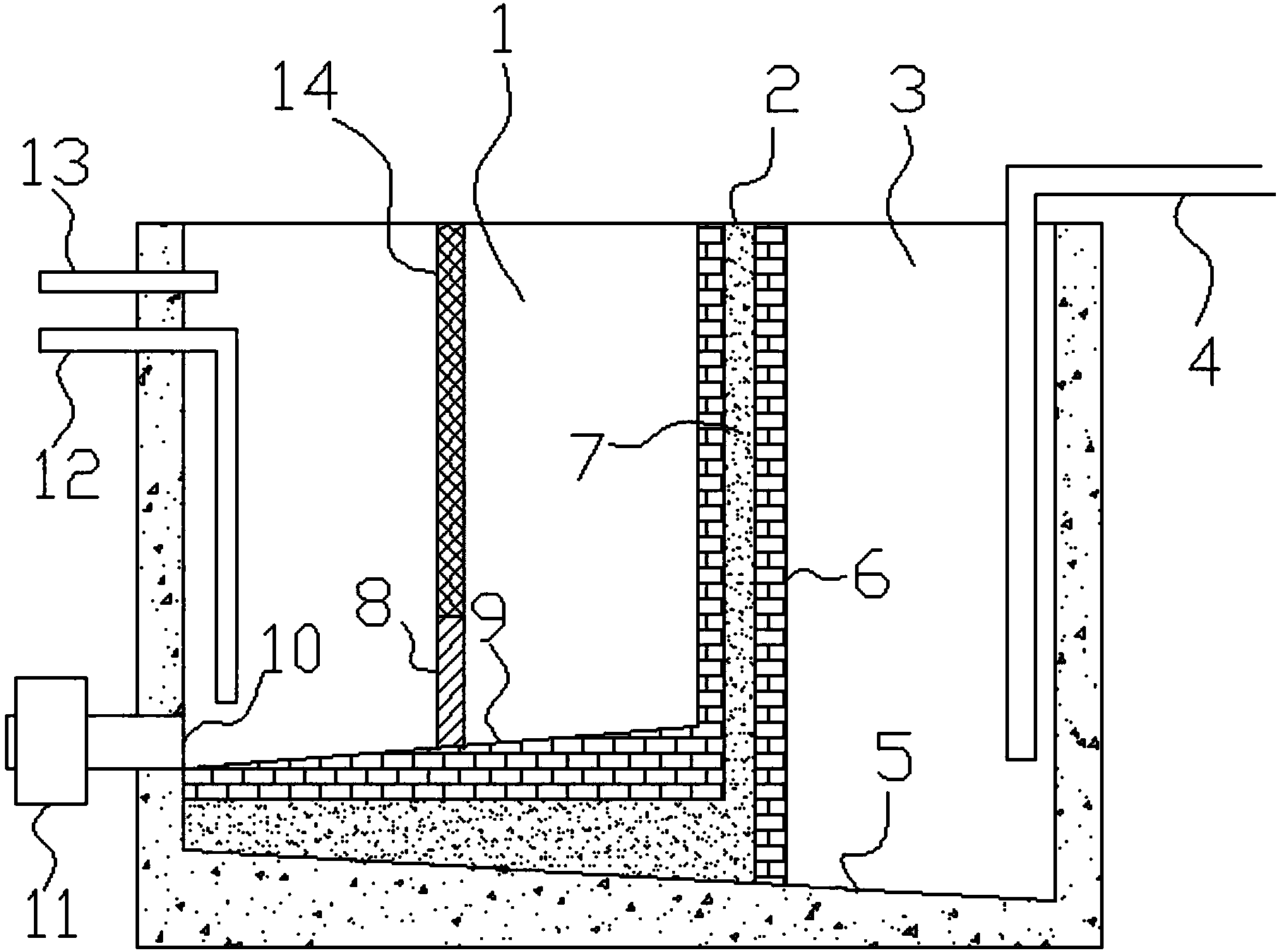

摘要附图
权利要求书
1.一种基于渗透技术的污水调节池，其特征在于，它包括矩形围墙围拢的积水池(3);所述积水池(3)一边围墙上设置有进水管(13)、混凝剂管(12)、带有抽污泵(11)的抽污管(10)，另一边围墙上设置有出水管(4);所述积水池(3)内设置矩形围墙围拢的混凝沉淀池(1);所述混凝沉淀池(1)的一边围墙与积水池(3)共边，另三边为渗透墙(2);所述混凝沉淀池(1)内设置有呈U型边框围拢的网孔墙(14);所述网孔墙(14)下端设置有U型边框状的隔污板(8);所述混凝沉淀池(1)底部设置有内斜面(9)，其倾斜方向朝向抽污管(10);所述积水池(3)底部设置有外斜面(5)，其倾斜方向朝向出水管(4)。
2.根据权利要求1所述的一种基于渗透技术的污水调节池，其特征在于，所述渗透墙(2)包括三层，内层为细沙层(7)，外层均为渗透砖层(6)。
3.根据权利要求1所述的一种基于渗透技术的污水调节池，其特征在于，所述混凝沉淀池(1)池底高于积水池(3)池底;所述混凝沉淀池(1)池底包括两层，上层为渗透砖层(6)，下层为细沙层(7)。
4.根据权利要求1所述的一种基于渗透技术的污水调节池，其特征在于，所述混凝剂管(12)为L型管，其下端出口位于抽污管(10)入口正上方。
5.根据权利要求1所述的一种基于渗透技术的污水调节池，其特征在于，所述混凝沉淀池(1)的渗透墙(2)两角设置有支撑柱(15)。
说明书
一种基于渗透技术的污水调节池
技术领域
本实用新型涉及废水处理领域，尤其涉及到一种基于渗透技术的污水调节池。
背景技术
污水处理系统中，收集的污水水量和水质都是随着时间变化的，为了保证后续处理系统的正常运行，降低运行负荷，需要对污水的水量和水质进行调解，因此在进入其他污水处理设备系统前需设计调节池。调节池内需要定期清理沉淀物;调节池一般设置溢流，在负荷过大的情况下，保证系统的运行正常;污水调节池主要作用是缓存混合废水并进行初步沉淀后，将污水导入后续污水处理设备中，如此可以防止污水处理设备在受到废水高峰流量或浓度变化而损坏。但是无论是工业废水，还是城市污水和生活污水，水量水质在一日24小时内都有变化，污水、废水浓度变化对污水处理设备运行、污水处理设备寿命及出水水质都有极大的影响;传统的污水调节池为简单的单池体结构，外部流入调节池的污水经初步沉淀后直接进入后续污水处理设备中，如此，传统的污水调节池并不能彻底均衡多时间段的不同浓度污水、废水，影响污水处理系统的正常运行和使用寿命。
实用新型内容
本实用新型的目的是针对以上问题，提供一种基于渗透技术的污水调节池，它能让池内不同时间段废水进行一个均匀渗透，使得不同时间段不同浓度的废水能在一个稳定的浓度和流量下进入污水处理设备中，能提高污水处理设备的运行寿命，同时能提高污水处理效率和处理质量。
为实现以上目的，本实用新型采用的技术方案是：一种基于渗透技术的污水调节池，它包括矩形围墙围拢的积水池(3);所述积水池(3)一边围墙上设置有进水管(13)、混凝剂管(12)、带有抽污泵(11)的抽污管(10)，另一边围墙上设置有出水管(4);所述积水池(3)内设置矩形围墙围拢的混凝沉淀池(1);所述混凝沉淀池(1)的一边围墙与积水池(3)共边，另三边为渗透墙(2);所述混凝沉淀池(1)内设置有呈U型边框围拢的网孔墙(14);所述网孔墙(14)下端设置有U型边框状的隔污板(8);所述混凝沉淀池(1)底部设置有内斜面(9)，其倾斜方向朝向抽污管(10);所述积水池(3)底部设置有外斜面(5)，其倾斜方向朝向出水管(4)。
进一步的，所述渗透墙(2)包括三层，内层为细沙层(7)，外层均为渗透砖层(6)。
进一步的，所述混凝沉淀池(1)池底高于积水池(3)池底;所述混凝沉淀池(1)池底包括两层，上层为渗透砖层(6)，下层为细沙层(7)。
进一步的，所述混凝剂管(12)为L型管，其下端出口位于抽污管(10)入口正上方。
进一步的，所述混凝沉淀池(1)的渗透墙(2)两角设置有支撑柱(15)。
本实用新型的有益效果：
本实用新型将传统的单池体型污水调节池转变成多池体共边结构，能对进入污水调节池的各种污水预先缓存沉降、渗透过滤，使得进入积水池内的污水浓度和流量保持在一个稳定的范围值内，使得后续污水处理设备运行更加稳定，维持污水处理长期高效性，提高污水处理设备的使用寿命。
