申请日2016.05.30
公开(公告)日2016.12.07
IPC分类号C01B31/08
摘要
本实用新型公开了一种具有废水处理功能活性炭颗粒漂洗装置，其包括反应罐、中和罐和沉降罐。反应罐上部设有酸蒸汽排出口、活化料加入口、回收梯度液加入口和化学药品加入口。反应罐中下部设有水蒸气管接口、压缩空气管接口、真空管接口、多用出口和排污口。反应罐内从上至下依次设有机械搅拌器、十字真空曝气管和过滤板。过滤板倾斜设置，过滤板较低的一端设有活性炭出口。排污口通过排污管连接中和罐，酸蒸汽排出口通过排气管连通中和罐，中和罐内设有喷淋装置。中和罐通过输送泵和输送管道连接沉降罐，沉降罐上设有澄清液出口和沉积物出口。本案集漂洗、蒸煮、搅拌工艺于一体，且能同时处理掉废水和废气，生产效率高，漂洗效果好。

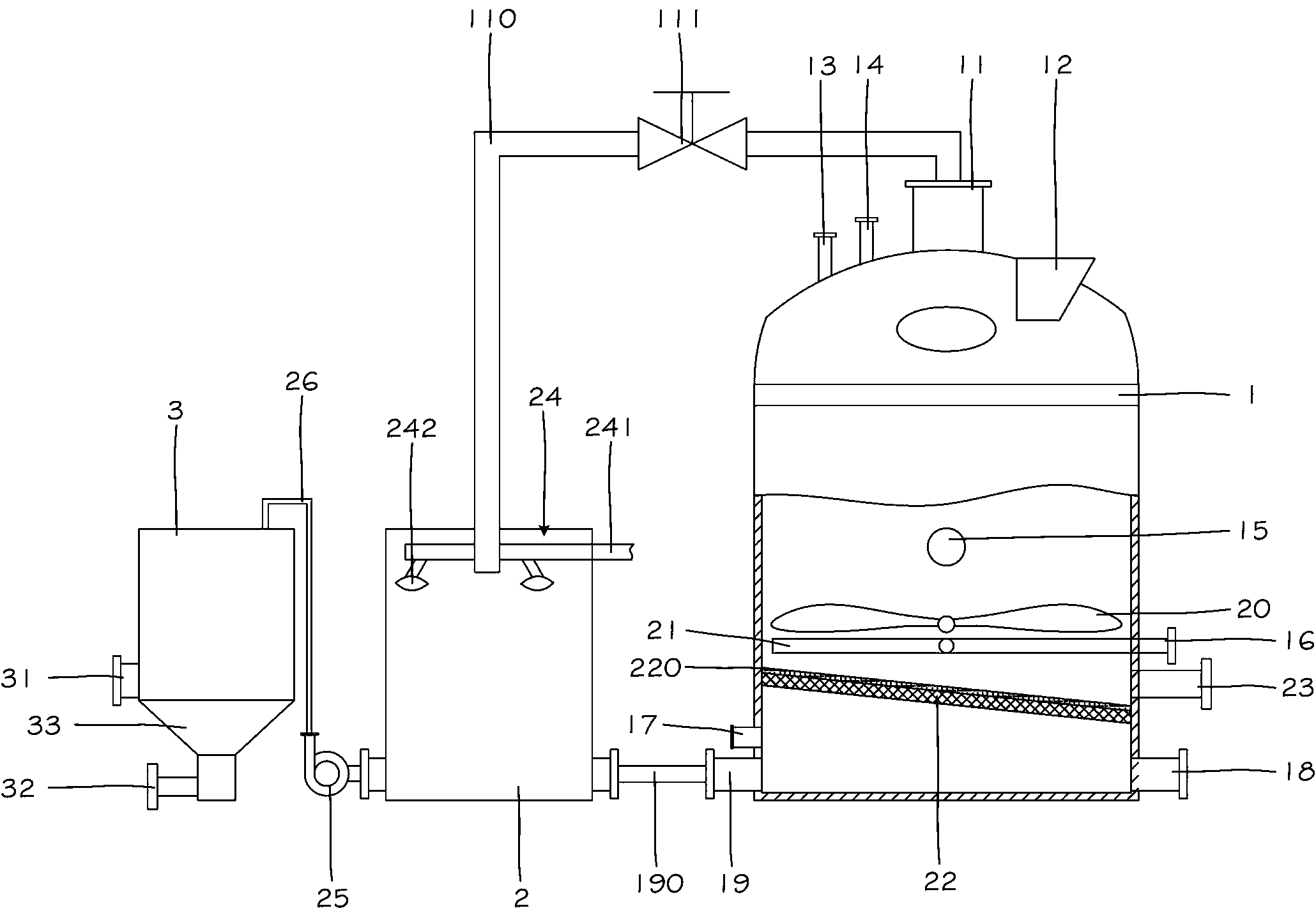

摘要附图
权利要求书
1.一种具有废水处理功能活性炭颗粒漂洗装置，其特征在于，包括反应罐、中和罐和沉降罐，所述反应罐上部设有酸蒸汽排出口、活化料加入口、回收梯度液加入口和化学药品加入口，所述反应罐中下部设有水蒸气管接口、压缩空气管接口、真空管接口、多用出口和排污口，所述反应罐内从上至下依次设有机械搅拌器、十字真空曝气管和过滤板，所述十字真空曝气管连接所述压缩空气管接口，所述过滤板倾斜设置，所述过滤板较低的一端设有活性炭出口，所述排污口通过一排污管连接所述中和罐，所述酸蒸汽排出口通过一排气管连通所述中和罐，所述中和罐内设有一喷淋装置，所述中和罐通过输送泵和输送管道连接所述沉降罐，所述沉降罐上设有澄清液出口和沉积物出口。
2.根据权利要求1所述的具有废水处理功能活性炭颗粒漂洗装置，其特征在于，所述十字真空曝气管包括相互垂直的第一曝气管和第二曝气管，所述第一曝气管和第二曝气管上均匀设有若干曝气孔。
3.根据权利要求1所述的具有废水处理功能活性炭颗粒漂洗装置，其特征在于，所述过滤板上铺有一层过滤布。
4.根据权利要求1所述的具有废水处理功能活性炭颗粒漂洗装置，其特征在于，所述排气管上设有一单向阀。
5.根据权利要求1所述的具有废水处理功能活性炭颗粒漂洗装置，其特征在于，所述喷淋装置包括输水管和喷嘴。
6.根据权利要求1所述的具有废水处理功能活性炭颗粒漂洗装置，其特征在于，所述沉降罐底部设有一圆锥部，所述沉积物出口设在所述圆锥部上。
说明书
一种具有废水处理功能活性炭颗粒漂洗装置
技术领域
本实用新型属于活性炭生产设备技术领域，具体涉及一种具有废水处理功能活性炭颗粒漂洗装置。
背景技术
活性炭又称活性炭黑，是一种黑色粉末状或颗粒状的无定形碳，且为多孔碳。在活性炭的生产过程中，需用不同浓度的酸液在回收桶中浸泡活性炭半成品，用以回收活性炭中吸附的酸液。这种方式操作步骤繁复，周期长，劳动强度大，且会产生大量磷酸蒸气。通常回收后的活性炭需送入漂洗池内，使得酸液慢慢释放出来，生产时间过长。为了降低活性炭中的重金属含量，需要加入盐酸或烧碱进行高温蒸煮。现有的活性炭生产设备无法同时进行漂洗、蒸煮和搅拌，且生产流程繁琐，生产质量无法保障。针对这种问题，有人提出了一种活性炭颗粒漂洗装置，如201420133199.0所述。
201420133199.0公布了一种活性炭漂洗机，包括反应罐，所述反应罐的上部设置有蒸汽排出口、活化料加入口、回收梯度液加入口及水蒸气管接口，所述反应罐内设置有机械搅拌器，在机械搅拌器下方设置有过滤板，过滤板呈倾斜设置，所述反应罐位于机械搅拌器与过滤网之间设置有活性炭出口，反应罐对应机械搅拌器设置有压缩空气管接口，所述反应罐底端设置有排料口及排污口。该案无法同时进行废水、废气处理，且该案的曝气装置未公布。
因此，我们有必要提出一种具有废水处理功能活性炭颗粒漂洗装置。
发明内容
本实用新型提出了一种具有废水处理功能活性炭颗粒漂洗装置，本案集漂洗、蒸煮、搅拌工艺于一体，且能同时处理掉废水和废气，生产效率高，漂洗效果好。
本实用新型的技术方案是这样实现的：
一种具有废水处理功能活性炭颗粒漂洗装置，其包括反应罐、中和罐和沉降罐，所述反应罐上部设有酸蒸汽排出口、活化料加入口、回收梯度液加入口和化学药品加入口，所述反应罐中下部设有水蒸气管接口、压缩空气管接口、真空管接口、多用出口和排污口，所述反应罐内从上至下依次设有机械搅拌器、十字真空曝气管和过滤板，所述十字真空曝气管连接所述压缩空气管接口，所述过滤板倾斜设置，所述过滤板较低的一端设有活性炭出口，所述排污口通过一排污管连接所述中和罐，所述酸蒸汽排出口通过一排气管连通所述中和罐，所述中和罐内设有一喷淋装置，所述中和罐通过输送泵和输送管道连接所述沉降罐，所述沉降罐上设有澄清液出口和沉积物出口。
在本实用新型的具有废水处理功能活性炭颗粒漂洗装置中，所述十字真空曝气管包括相互垂直的第一曝气管和第二曝气管，所述第一曝气管和第二曝气管上均匀设有若干曝气孔。
在本实用新型的具有废水处理功能活性炭颗粒漂洗装置中，所述过滤板上铺有一层过滤布。
在本实用新型的具有废水处理功能活性炭颗粒漂洗装置中，所述排气管上设有一单向阀。
在本实用新型的具有废水处理功能活性炭颗粒漂洗装置中，所述喷淋装置包括输水管和喷嘴。
在本实用新型的具有废水处理功能活性炭颗粒漂洗装置中，所述沉降罐底部设有一圆锥部，所述沉积物出口设在所述圆锥部上。
实施本实用新型的这种具有废水处理功能活性炭颗粒漂洗装置，具有以下有益效果：本案集回收、漂洗、蒸煮、搅拌工艺于一体，大大提高了生产效率，降低了劳动强度;十字真空曝气管的设置，可以均匀的向反应罐中曝气，加快漂洗效率;反应罐内产生的废水和酸性蒸气可以排入中和罐内，当酸性溶液变为中性后，再排入沉降罐中进行沉降，这样既保护了环境，又保证了生产车间的安全卫生。
