申请日2016.04.30
公开(公告)日2016.09.21
IPC分类号C02F9/10; C02F103/10
摘要
本实用新型公开了一种改进的海洋油田污水处理装置，包括药剂池、旋流反应器、电解池、离心分离机、双介质过滤器、陶瓷膜过滤器、蒸馏塔、储气罐和天然气分离器，所述药剂池通过第一提升泵与旋流反应器连接，旋流反应器的出水口与电解池连接，电解池的出水口与离心分离机连接，离心分离机的出水口与双介质过滤器连接，双介质过滤器的出水口与陶瓷膜过滤器连接，旋流反应器、离心分离机和陶瓷膜过滤器的出油口均通过第二提升泵与蒸馏塔连接，蒸馏塔的出气口与天然气分离器连接。本实用新型有效实现了对海洋油田污水的处理，污水处理效率高、效果好，并且对污油水中的天然气资源进行有效回收，节能环保。
权利要求书
1.一种改进的海洋油田污水处理装置，包括药剂池、旋流反应器、电解池、离心分离机、双介质过滤器、陶瓷膜过滤器、蒸馏塔、储气罐和天然气分离器，其特征在于，所述药剂池与第一提升泵的进水口连接，所述第一提升泵的出水口与旋流反应器的进水口连接，所述旋流反应器的出水口与电解池的进水口连接，所述电解池的出水口与离心分离机的进水口连接，所述离心分离机的出水口与双介质过滤器的进水口连接，所述双介质过滤器的出水口与陶瓷膜过滤器的进水口连接，所述旋流反应器、离心分离机和陶瓷膜过滤器的出油口均与第二提升泵的进油口连接，所述第二提升泵的出油口与蒸馏塔的进油口连接，所述蒸馏塔的出气口与天然气分离器的进气口连接。
2.根据权利要求1所述的改进的海洋油田污水处理装置，其特征在于，所述天然气分离器上还连接有储气罐。
3.根据权利要求1所述的改进的海洋油田污水处理装置，其特征在于，所述双介质过滤器的数量为1～5个。
说明书
一种改进的海洋油田污水处理装置
技术领域
本实用新型涉及海洋工程技术领域，具体是一种改进的海洋油田污水处理装置。
背景技术
近年来，对海洋石油的开发不断深入，海洋石油开发生产技术不断提高，油田产量也显著提高，目前，海洋石油开采的主要方法是注聚开采，即采用注聚合物驱和近几年发展的三元复合驱(聚合物+碱+表面活性剂)进行增产作业措施，大大提高了采收率。但是，含聚污水对现有的海上采油平台污水处理系统的影响极其巨大。由于含聚污水跟常规污水相比具有粘度更大，内含油滴直径更小，含油浓度更高等特点，因此，常规的污水处理流程的处理效果非常不理想，且污水中的天然气资源得不到有效回收，造成资源的浪费，不够节能环保。为此，需要开发一种污水处理效率高、效果好，并且对污油水中的天然气资源可进行有效回收的海洋油田污水处理装置。
实用新型内容
本实用新型的目的在于提供一种改进的海洋油田污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

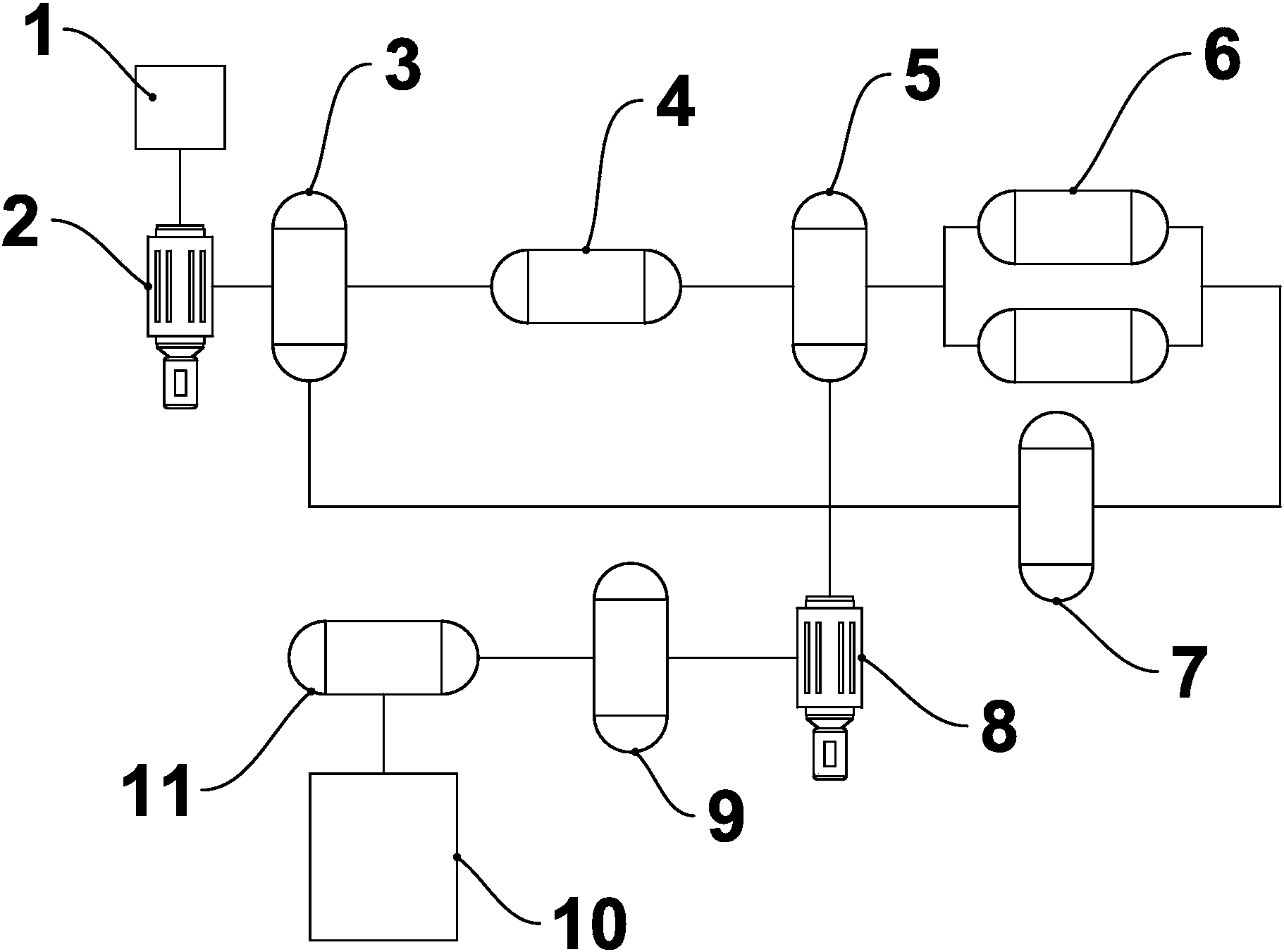

一种改进的海洋油田污水处理装置，包括药剂池、旋流反应器、电解池、离心分离机、双介质过滤器、陶瓷膜过滤器、蒸馏塔、储气罐和天然气分离器，所述药剂池与第一提升泵的进水口连接，所述第一提升泵的出水口与旋流反应器的进水口连接，所述旋流反应器的出水口与电解池的进水口连接，所述电解池的出水口与离心分离机的进水口连接，所述离心分离机的出水口与双介质过滤器的进水口连接，所述双介质过滤器的出水口与陶瓷膜过滤器的进水口连接，所述旋流反应器、离心分离机和陶瓷膜过滤器的出油口均与第二提升泵的进油口连接，所述第二提升泵的出油口与蒸馏塔的进油口连接，所述蒸馏塔的出气口与天然气分离器的进气口连接。
作为本实用新型进一步的方案：所述天然气分离器上还连接有储气罐。
作为本实用新型进一步的方案：所述双介质过滤器的数量为1～5个。
与现有技术相比，本实用新型的有益效果是：该装置有效实现了对海洋油田污水的处理，污水处理效率高、效果好，并且对污油水中的天然气资源进行有效回收，节能环保，其中，陶瓷膜过滤器强度高、耐化学腐蚀、清洗再生性能好，兼备有高效过滤与精密过滤的双重优点，进一步提升污水处理效率。
