申请日2016.05.30
公开(公告)日2016.12.07
IPC分类号C02F9/04; B01D53/78; B01D53/48; C02F103/18; C02F103/16; C02F101/10
摘要
本实用新型旨在针对硫酸钠废水净化方法成本高，污染环境，对设备要求高等问题，提供操作简单，成本低的废水硫酸钠处理系统，包括一级反应槽、二级反应槽、氢氧化钙乳液槽、集液槽、脱硫塔、脱硫系统一段循环槽;所述脱硫塔、集液槽、一级反应槽与二级反应槽依次连通;所述集液槽与脱硫系统一段循环槽通过设在集液槽上部的溢流槽连通;所述脱硫系统一段循环槽与脱硫塔连通;所述氢氧化钙乳液槽分别与一级反应槽、二级反应槽和溢流槽连通;所述一级反应槽与二级反应槽均设有液位计;所述一级反应槽、二级反应槽、集液槽和氧化钙乳液槽均设有搅拌器;所述一级反应槽上端设有硫酸钠废水入口;所述二级反应槽下端与沉降池连通。

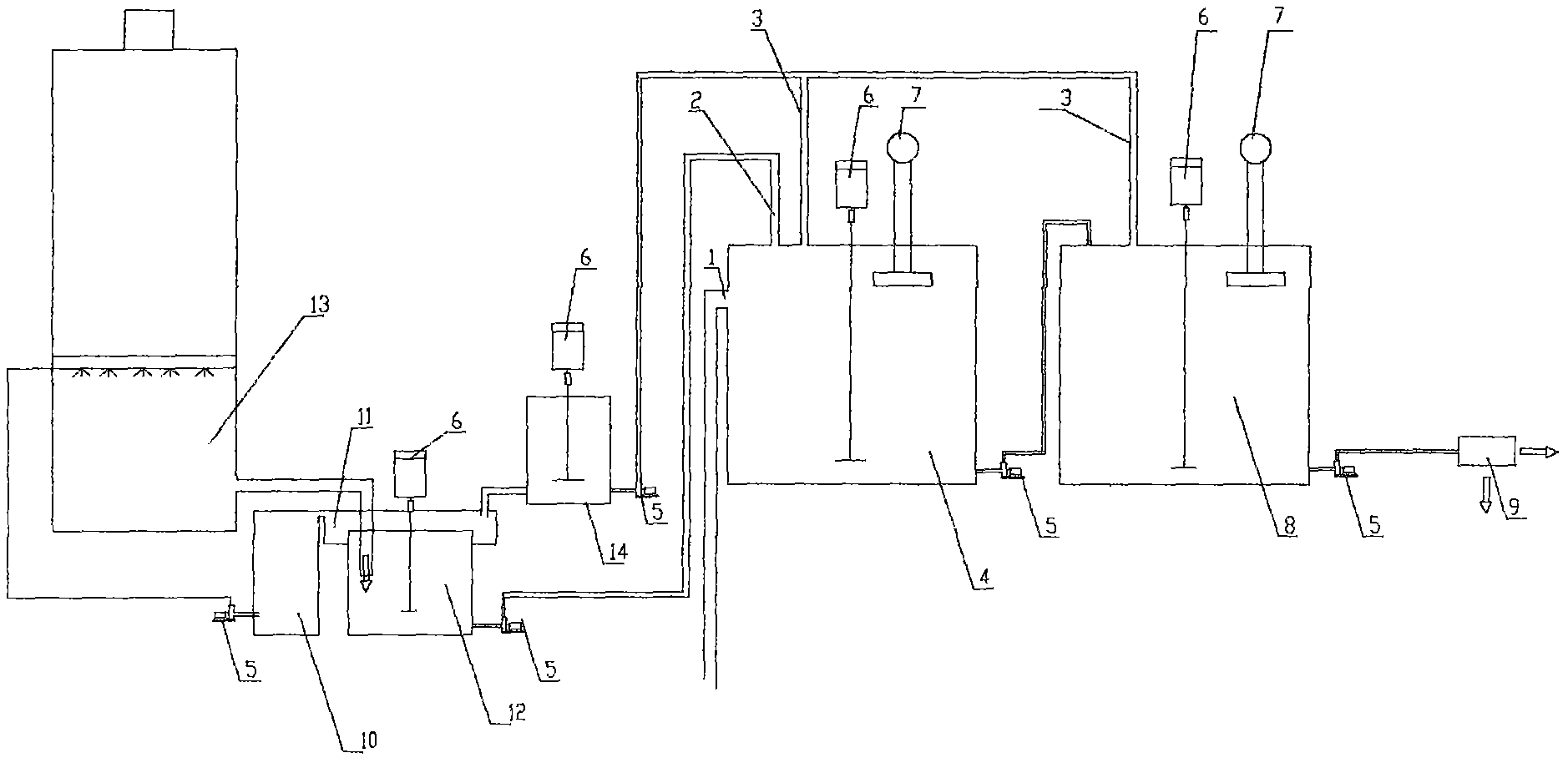

摘要附图
权利要求书
1.废水硫酸钠处理系统，其特征在于，包括一级反应槽、二级反应槽、氢氧化钙乳液槽、集液槽、脱硫塔、脱硫系统一段循环槽;所述脱硫塔、集液槽、一级反应槽与二级反应槽依次连通;所述集液槽与脱硫系统一段循环槽通过设在集液槽上部的溢流槽连通;所述脱硫系统一段循环槽与脱硫塔连通;所述氢氧化钙乳液槽分别与一级反应槽、二级反应槽和溢流槽连通;所述一级反应槽与二级反应槽均设有液位计;所述一级反应槽、二级反应槽、集液槽和氧化钙乳液槽均设有搅拌器;所述一级反应槽上端设有硫酸钠废水入口;所述二级反应槽下端与沉降池连通。
2.根据权利要求1所述的废水硫酸钠处理系统，其特征在于，所述集液槽与一级反应槽通过设在一级反应槽上端的亚硫酸氢钙投入口连通;所述一级反应槽与二级反应槽上端均设有氢氧化钙乳液投入口，所述氢氧化钙乳液槽通过氢氧化钙乳液投入口分别与一级反应槽、二级反应槽连通。
3.根据权利要求1所述的废水硫酸钠处理系统，其特征在于，所述一级反应槽与二级反应槽、氢氧化钙乳液槽与一级反应槽、集液槽与一级反应槽、二级反应槽与沉降池、脱硫系统一段循环槽与脱硫塔间均设有离心泵。
4.根据权利要求1所述的废水硫酸钠处理系统，其特征在于，所述集液槽、一级反应槽、二级反应槽为圆柱形。
5.根据权利要求1至4所述的废水硫酸钠处理系统，其特征在于，所述搅拌器距离反应槽底部30-40厘米。
说明书
废水硫酸钠处理系统
技术领域
本实用新型涉及环保脱硫、化工及冶金废水处理技术领域，具体废水硫酸钠处理系统。
背景技术
在环保脱硫、化工及冶金等行业中会产生大量的硫酸钠废水，含硫酸钠的废水排入水体后会引起严重的污染，导致水体酸化，pH降低，危害水生生物;与此同时，水体中的硫酸盐还原菌在厌氧条件下会使SO42-转化产生有毒气体H2S甚至毒性更强的硫代硫化物等，直接危害人体健康和水体生态平衡;排入农田会破坏土壤结构，使土壤板结，减少农作物的产量及降低农产品品质;当饮用水中硫酸钠的浓度高至1000mg/L时，硫酸钠抑制了胃液的分泌，胃液的浓度下降导致胃蛋白酶活力下降，妨碍消化。
目前，国内处理硫酸钠废水主要有四种方法：(1)含硫酸钠废水产生低浓度的氢氧化钠，但由于该方法能耗高、产品质量差，过程中产生硫化氢气体污染环境，并且只有30%左右的硫酸钠转化成氢氧化钠;(2)含硫酸钠废水产生无氯钾肥(硫酸钾)，由于在高温条件下溶液中的氯离子对设备的严重腐蚀，导致设备的使用寿命短，生产成本高;(3)含硫酸钠废水结晶产生十水硫酸钠，由于常压蒸发过程中热源温度过高不能与容器接触，而减压蒸发时对设备的要求高、能耗大，从而增加成本。(4)含硫酸钠废水与高纯度的亚硫酸氢钙固体或溶液三级反应净化，能耗大，成本高。故以上四种方法均不能得到广泛应用，因此，研发出一种低成本、尾液中硫酸钠的残留量低的净化系统是现今技术的重要课题。
实用新型内容
本实用新型旨在针对硫酸钠废水净化方法成本高，污染环境，对设备要求高等问题，提供操作简单，成本低的废水硫酸钠处理系统。
为实现上述目的，本实用新型提出以下的技术方案：
废水硫酸钠处理系统，包括一级反应槽、二级反应槽、氢氧化钙乳液槽、集液槽、脱硫塔、脱硫系统一段循环槽;所述脱硫塔、集液槽、一级反应槽与二级反应槽依次连通;所述集液槽与脱硫系统一段循环槽通过设在集液槽上部的溢流槽连通;所述脱硫系统一段循环槽与脱硫塔连通;所述氢氧化钙乳液槽分别与一级反应槽、二级反应槽和溢流槽连通;所述一级反应槽与二级反应槽均设有液位计;所述一级反应槽、二级反应槽、集液槽和氧化钙乳液槽均设有搅拌器;所述一级反应槽上端设有硫酸钠废水入口;所述二级反应槽下端与沉降池连通。
优选的，所述集液槽与一级反应槽通过设在一级反应槽上端的亚硫酸氢钙投入口连通;所述一级反应槽与二级反应槽上端均设有氢氧化钙乳液投入口，所述氢氧化钙乳液槽通过氢氧化钙乳液投入口分别与一级反应槽、二级反应槽连通。
优选的，所述一级反应槽与二级反应槽、氢氧化钙乳液槽与一级反应槽、集液槽与一级反应槽、二级反应槽与沉降池、脱硫系统一段循环槽与脱硫塔间均设有离心泵。
优选的，所述集液槽、一级反应槽、二级反应槽为圆柱形。
优选的，所述搅拌器距离反应槽底部30-40厘米。
本实用新型具有以下有益效果：系统简单，操作方便，成本低，适合大范围推广应用。
