申请日2016.04.30
公开(公告)日2016.10.12
IPC分类号C02F1/52
摘要
本实用新型涉及一种环保型污水处理箱，包括处理箱本体，所述处理箱本体上侧设置有进液管，所述处理箱本体底部呈倾斜面，所述处理箱本体位于最低处一侧上设置有排污板，所述处理箱本体一侧上设置有注液泵，所述注液泵与注药管一端相连接，所述注药管呈多重U形状，所述注药管的表面上设置有若干个排液孔，所述处理箱本体一侧上设置有进气泵，所述进气泵与输气管一端相连接，所述输气管与注气管一端相连接，所述注气管的排液端一侧上设置有排气支管。本实用新型提高了药液与污水的混合程度，提高了沉降效果。
权利要求书

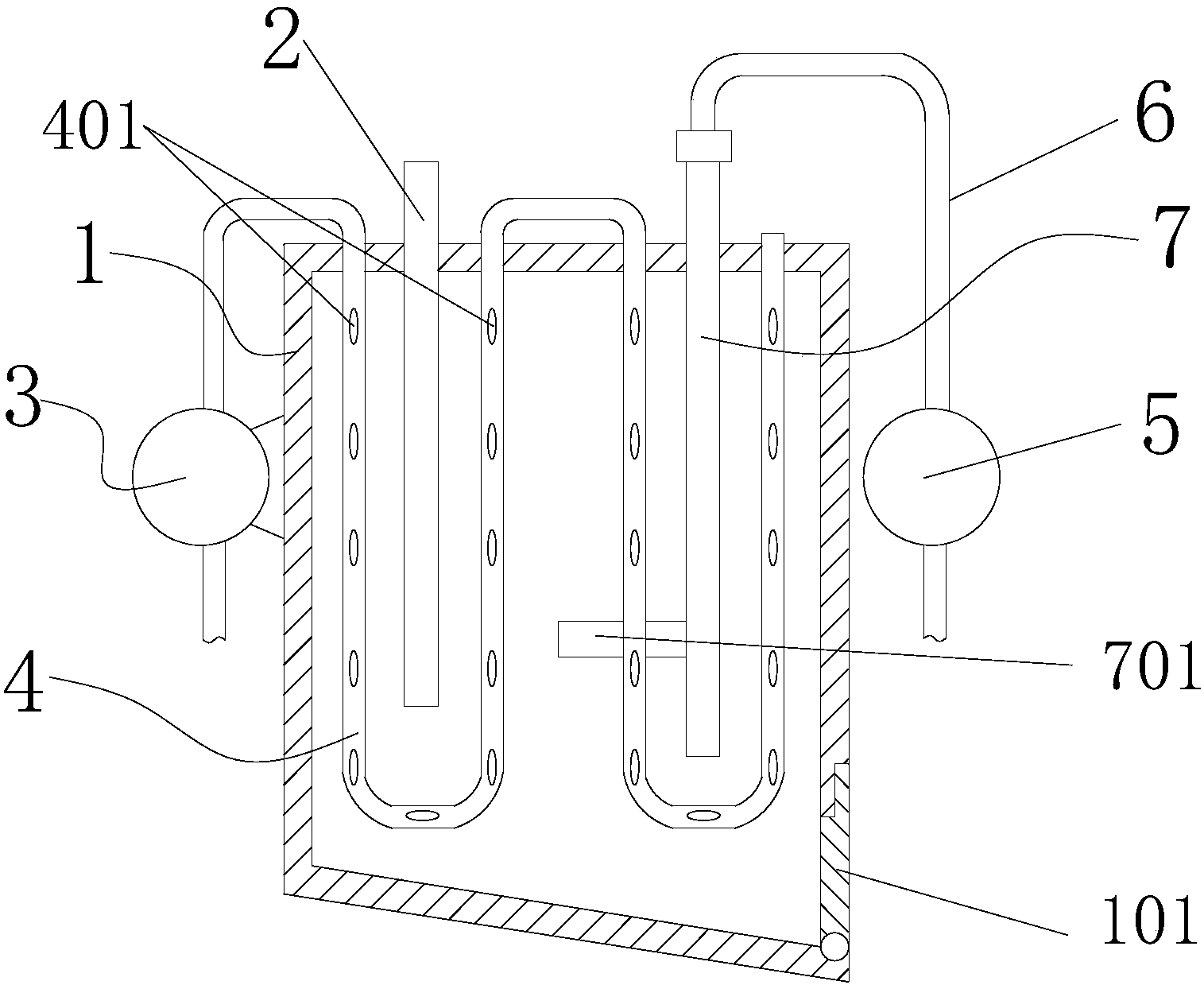

1.一种环保型污水处理箱，包括处理箱本体(1)，所述处理箱本体(1)上侧设置有进液管(2)，其特征在于：所述处理箱本体(1)底部呈倾斜面，所述处理箱本体(1)位于最低处一侧上设置有排污板(101)，所述处理箱本体(1)一侧上设置有注液泵(3)，所述注液泵(3)与注药管(4)一端相连接，所述注药管(4)呈多重U形状，所述注药管(4)的表面上设置有若干个排液孔(401)，所述处理箱本体(1)一侧上设置有进气泵(5)，所述进气泵(5)与输气管(6)一端相连接，所述输气管(6)与注气管(7)一端相连接，所述注气管(7)的排液端一侧上设置有排气支管(701)。
2.根据权利要求1所述的环保型污水处理箱，其特征在于：所述排污板(101)与处理箱本体(1)之间为铰接连接。
3.根据权利要求1所述的环保型污水处理箱，其特征在于：所述排液孔(401)形状为圆形或椭圆形。
4.根据权利要求1所述的环保型污水处理箱，其特征在于：所述排气支管(701)与注气管(7)之间呈垂直布置。
说明书
一种环保型污水处理箱
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种环保型污水处理箱。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。
按照污水来源，污水可以分为这四类。第一类：工业废水来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。第二类：生活污水来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。第三类：商业污水来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。第四类：表面径流来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
现有污水在净化过程中一般只靠搅拌与药液的配合来实现污水中重金属以及污染物的沉降，但是现有的处理箱污水药液注入后靠自然散开速度慢，且在一般只能实现水平方向搅拌，影响污水的沉降速度。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种环保型污水处理箱。
本实用新型是通过以下技术方案实现：
一种环保型污水处理箱，包括处理箱本体，所述处理箱本体上侧设置有进液管，所述处理箱本体底部呈倾斜面，所述处理箱本体位于最低处一侧上设置有排污板，所述处理箱本体一侧上设置有注液泵，所述注液泵与注药管一端相连接，所述注药管呈多重U形状，所述注药管的表面上设置有若干个排液孔，所述处理箱本体一侧上设置有进气泵，所述进气泵与输气管一端相连接，所述输气管与注气管一端相连接，所述注气管的排液端一侧上设置有排气支管。
作为本实用新型的优选技术方案，所述排污板与处理箱本体之间为铰接连接。
作为本实用新型的优选技术方案，所述排液孔形状为圆形或椭圆形。
作为本实用新型的优选技术方案，所述排气支管与注气管之间呈垂直布置。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单，通过设置注药管、排气支管，这样在工作时，从进液管注入污水，此时注液泵将药液经过注药管排入到箱体内部，药液均匀分布在污水中，有效的提高了沉降效果，同时进气泵经过注气管、排气支管排入箱体内部，可以实现水平方向与竖直方向的冲击，提高了药液与污水的混合程度，提高了沉降效果。
