申请日2016.04.29
公开(公告)日2016.07.20
IPC分类号C02F9/04
摘要
本发明提供了一种饮用水处理用五合一平压式滤芯，其结构紧凑而且不增加过水的阻力，代替原有的三级独立过滤，大大减小了滤芯体积。其包括烧结椰壳活性炭棒，烧结椰壳活性炭棒的中心位置为空心结构、形成贯穿的内部空腔，烧结椰壳活性炭棒的外壁设置有PE初滤壳，PE初滤壳的内壁包裹烧结椰壳活性炭棒，PE初滤壳和内层炭棒之间形成一个细窄的水流缓冲夹层，所述烧结椰壳活性炭棒内部空腔内设置有软化树脂罐，软化树脂罐的腔体内布置有阳离子软化树脂，软化树脂罐的上端设置有进水孔，软化树脂罐的下端布置有烧结活性炭罐，烧结活性炭罐的入口位置腔体内布置有溴树脂颗粒，烧结活性炭罐的出口连接中空纤维超滤膜罐体的入口。
权利要求书
1.一种饮用水处理用五合一平压式滤芯，其特征在于：其包括烧结椰壳活性炭棒，所述烧结椰壳活性炭棒的中心位置为空心结构、形成贯穿的内部空腔，所述烧结椰壳活性炭棒的外壁设置有PE初滤壳，所述PE初滤壳的内壁包裹所述烧结椰壳活性炭棒，PE初滤壳和内层炭棒之间形成一个细窄的水流缓冲夹层，所述烧结椰壳活性炭棒的内部空腔内设置有软化树脂罐，所述软化树脂罐的腔体内布置有阳离子软化树脂，所述软化树脂罐的上端设置有进水孔，所述软化树脂罐的下端布置有烧结活性炭罐，所述烧结活性炭罐的入口位置腔体内布置有溴树脂颗粒，所述烧结活性炭罐的出口连接中空纤维超滤膜罐体的入口，所述中空纤维滤膜罐体的出口连通至所述出水口，中空纤维超滤膜罐体的内部腔体内设置有中空纤维超滤膜丝。
2.如权利要求1所述的一种饮用水处理用五合一平压式滤芯，其特征在于：所述PE初滤壳具体为圆柱形结构，所述PE初滤壳具体为PE烧结滤芯。
3.如权利要求1所述的一种饮用水处理用五合一平压式滤芯，其特征在于：所述软化树脂罐的傻瓜端封装有盖板，所述盖板上均布有贯穿的进水孔，所述盖板的内侧设置有PP棉垫片，所述PP棉垫片下方的腔体布置有所述阳离子软化树脂。
4.如权利要求3所述的一种饮用水处理用五合一平压式滤芯，其特征在于：所述烧结活性炭罐位于所述软化树脂罐的下端的对应腔体内，所述烧结活性炭罐的上端面和所述PP棉垫片的下端面之间设置有所述阳离子软化树脂，所述烧结活性炭罐的上端面盖装有活性炭塞片。
5.如权利要求4所述的一种饮用水处理用五合一平压式滤芯，其特征在于：所述烧结活性炭罐的外环面和所述软化树脂罐的内壁间设置有硅胶O型密封圈。
6.如权利要求4所述的一种饮用水处理用五合一平压式滤芯，其特征在于：所述软化树脂罐的下部底端设置有卡扣结构，所述中空纤维滤膜罐体的上端卡装于所述卡扣结构内，所述烧结活性炭罐的下端出口位于所述中空纤维超滤膜罐体的入口的正上方。
7.如权利要求1所述的一种饮用水处理用五合一平压式滤芯，其特征在于：所述PE初滤壳、烧结椰壳活性炭棒的下端面相平齐，PE初滤壳和内层炭棒之间形成一个细窄的水流缓冲夹层，所述PE初滤壳、烧结椰壳活性炭棒的下端盖装有带内螺纹的连接盖，所述下外连接盖的内部设置有外螺纹，下外连接盖的外螺纹连接所述烧结椰壳活性炭棒的下端盖的内螺纹，所述下外连接盖的中心为出水口，所述中空纤维超滤膜罐体的下端位于所述下外连接盖的中心位置的上端，所述中空纤维超滤膜罐体的下端外环面和所述下外连接盖的出水口上端的内壁间设置有硅胶O型密封圈。
8.如权利要求1所述的一种饮用水处理用五合一平压式滤芯，其特征在于：所述PE初滤壳、烧结椰壳活性炭棒的上端面相平齐，所述连接接口具体包括上外连接盖，所述上外连接盖的内部设置有内螺纹，所述PE初滤壳、烧结椰壳活性炭棒的上端面盖装有上外连接盖，所述上外连接盖的内螺纹位于所述软化树脂罐的入口的正上方。
9.如权利要求6所述的一种饮用水处理用五合一平压式滤芯，其特征在于：所述软化树脂罐的内部对应于所述烧结活性炭罐、中空纤维滤膜罐体的分隔处设置有内凸的定位隔断。
说明书
一种饮用水处理用五合一平压式滤芯
技术领域
本发明涉及水滤芯结构的技术领域，具体为一种饮用水处理用五合一平压式滤芯。
背景技术
生活饮用水是人类生存不可缺少的要素，同时水也是传播疾病的重要媒介，与人们的日常生活密切相关。生活在城市里的居民，其生活饮用水的来源是由自来水公司集中供给的。虽然自来水厂生产的水是符合饮用标准的，但是自来水在管网中，由于长距离管道运输，管网部分会因长期使用而陈旧老化，使得管网内部产生铁锈等有害物质。另外，目前普遍采用的利用高低位水池等进行二次供水的方式，城市高楼水箱和楼群蓄水池不清洁或常年使用不消毒，由于水池内的水在大多数情况下处于死水状态，容易导致细菌繁殖，造成二次污染。二次污染使细菌、病毒和藻类繁殖，再加上原有的氯及氯化物、铁锈、重金属、放射性物质、使水体浑浊，其害无穷。所以说，在各种污染日益加重的环境下，我们要确保我们使用的水一定要是干净的、健康的。
现在市场上的直饮水净水器，一般都是采用三级过滤的方式：一级为PP棉滤芯，二级为活性炭滤芯，三级为中空纤维膜，且三级过滤方式独立安装，存在体积大，安装复杂等缺陷。
发明内容
针对上述问题，本发明提供了一种饮用水处理用五合一平压式滤芯，其结构紧凑而且不增加过水的阻力，代替原有的三级独立过滤，大大减小了滤芯体积，且使产品更换、安装方便，同时也降低了使用的成本。

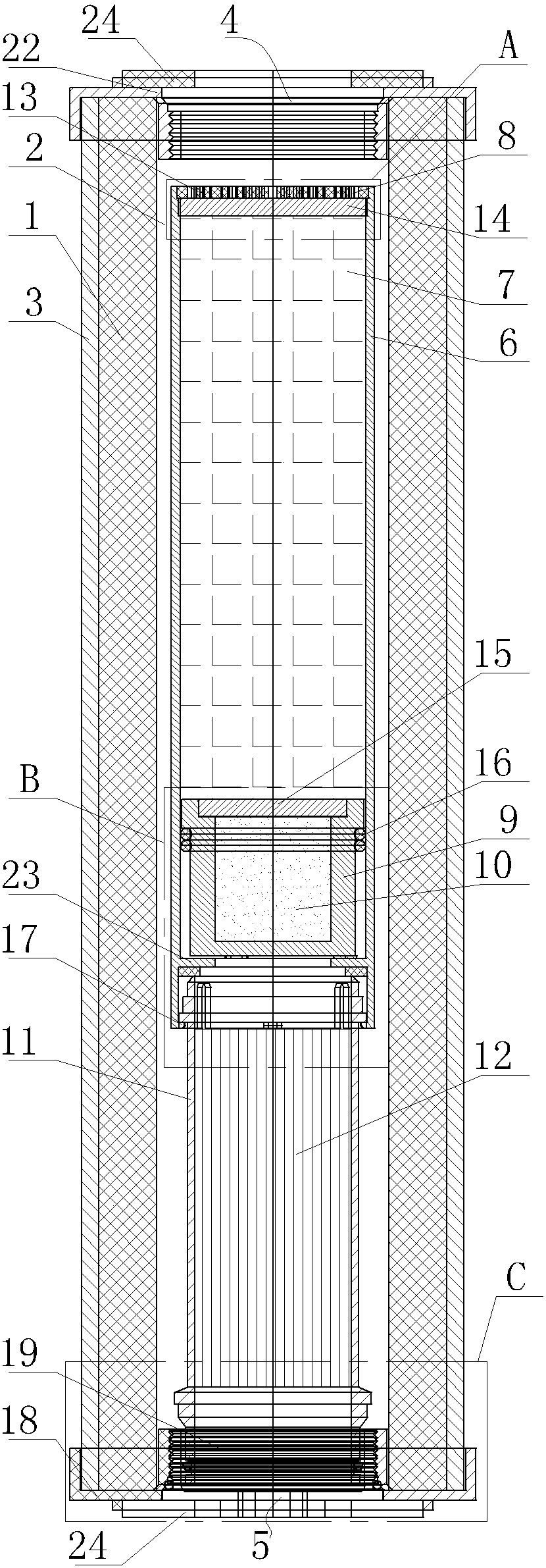

一种饮用水处理用五合一平压式滤芯，其特征在于：其包括烧结椰壳活性炭棒，所述烧结椰壳活性炭棒的中心位置为空心结构、形成贯穿的内部空腔，所述烧结椰壳活性炭棒的外壁设置有PE初滤壳，所述PE初滤壳的内壁包裹所述烧结椰壳活性炭棒，PE初滤壳和内层炭棒之间形成一个细窄的水流缓冲夹层，使穿透PE初滤壳的细小微粒杂质沉积下来，炭棒的过滤精度比PE初滤壳高，起到藏污纳垢的作用，所述炭棒内部空腔内设置有软化树脂罐，所述软化树脂罐的腔体内布置有阳离子软化树脂，所述软化树脂罐的上端设置有进水孔，所述软化树脂罐的下端布置有烧结活性炭罐，所述烧结活性炭罐的入口位置腔体内布置有溴树脂颗粒，所述烧结活性炭罐的出口连接中空纤维超滤膜罐体的入口，所述中空纤维滤膜罐体的出口连通至所述出水口，中空纤维超滤膜罐体的内部腔体内设置有中空纤维超滤膜丝。
整支滤芯的使用方法是安装在适配的滤瓶上，水的流向是外进内出，从PE初滤壳经过烧结炭棒，再从软化树脂罐的上端进水孔进入，流过整支树脂罐，再经过溴树脂炭罐，再经过中空纤维超滤膜，最后从滤瓶上的出口端流出。
其进一步特征在于：所述PE初滤壳具体为圆柱形结构，所述PE初滤壳具体为PE烧结滤芯，其使得待过滤水可以以最小的阻力透过所述PE初滤壳;
所述软化树脂罐的傻瓜端封装有盖板，所述盖板上均布有贯穿的进水孔，所述盖板的内侧设置有PP棉垫片，水透过通孔后再透过PP棉垫片，所述PP棉垫片下方的腔体布置有所述阳离子软化树脂;
所述烧结活性炭罐位于所述软化树脂罐的下端的对应腔体内，所述烧结活性炭罐的上端面和所述PP棉垫片的下端面之间设置有所述阳离子软化树脂，所述烧结活性炭罐的上端面盖装有活性炭塞片;
所述烧结活性炭罐的外环面和所述软化树脂罐的内壁间设置有硅胶O型密封圈，确保水只能顺着烧结活性炭罐的上端面流入烧结活性炭罐内部;
所述软化树脂罐的下部底端设置有卡扣结构，所述中空纤维滤膜罐体的上端卡装于所述卡扣结构内，所述烧结活性炭罐的下端出口位于所述中空纤维超滤膜罐体的入口的正上方;
所述PE初滤壳、烧结椰壳活性炭棒的下端面相平齐，所述PE初滤壳、烧结椰壳活性炭棒的下端盖装有带内螺纹的连接盖，所述下外连接盖设置有外螺纹，下外连接盖的外螺纹连接所述烧结椰壳活性炭棒的下端盖的内螺纹，所述下外连接盖的中心为出水口，所述中空纤维超滤膜罐体的下端位于所述下外连接盖的中心位置的上端，所述中空纤维超滤膜罐体的下端外环面和所述下外连接盖的出水口上端的内壁间设置有硅胶O型密封圈，确保水不会在两者的间隙间从出水口流出;
所述PE初滤壳、烧结椰壳活性炭棒的上端面相平齐，所述连接接口具体包括上端盖，所述上端盖的内部设置有内螺纹，所述PE初滤壳、烧结椰壳活性炭棒的上端面盖装有上端盖，所述上端盖的内螺纹位于所述软化树脂罐的入口的正上方，所述上外端盖的内螺纹用于连接对应的装水容器;
所述软化树脂罐的内部对应于所述烧结活性炭罐、中空纤维滤膜罐体的分隔处设置有内凸的定位隔断，确保整个结构的装配不会互相干涉，且保证后续更换的方便。
采用上述技术方案后，整支滤芯安装在适配的滤瓶上，水从PE初滤壳外壁流入，水的流向是外进内出，水依次透过PE初滤壳、烧结椰壳活性炭棒后进入到烧结椰壳活性炭棒的内部空腔，之后通过软化树脂罐的上端的进水孔进入软化树脂罐的腔体，经过阳离子软化树脂过滤，之后流入到烧结活性炭罐的内部经过溴树脂颗粒后再流入到中空纤维滤膜内，最后流出出水口，其将PE初滤壳、烧结椰壳活性炭棒、阳离子软化树脂、溴树脂颗粒和中空纤维这五种不同的过滤或处理材料制成特定的模块并集成于一体，其结构紧凑而又不增加过水的阻力，代替原有的三级独立过滤方式，大大减小了滤芯体积，使产品更换、安装方便，同时也降低了使用的成本。
