申请日2016.05.30
公开(公告)日2016.12.21
IPC分类号B01D21/06; B01D21/24; B01D21/18
摘要
本实用新型公开了一种污水处理初沉池，包括浮沉进出管和机体，所述机体的左侧安装有进水口，所述机体的右侧设置有出水口，所述浮沉进出管安装在机体的右上侧，所述污泥储存装置的左下方安装有污泥排解装置，所述电动机的下方设置有减速器，旋转轴与减速器是通过转动连接，所述旋转轴的左右两侧设置有连接杆，所述刮泥板连接臂的下方设置有刮泥板。与现有技术相比，本实用新型的有益效果是：在初沉池内设置有刮泥装置，让污水旋转沉淀，还可清理干净底部污泥，提高沉淀效率，且在污泥储存装置上方设置有开合板，使沉淀污泥充分沉淀，让污泥中水分将至最低，下方设置有污泥排解装置，使污泥尽数排出。

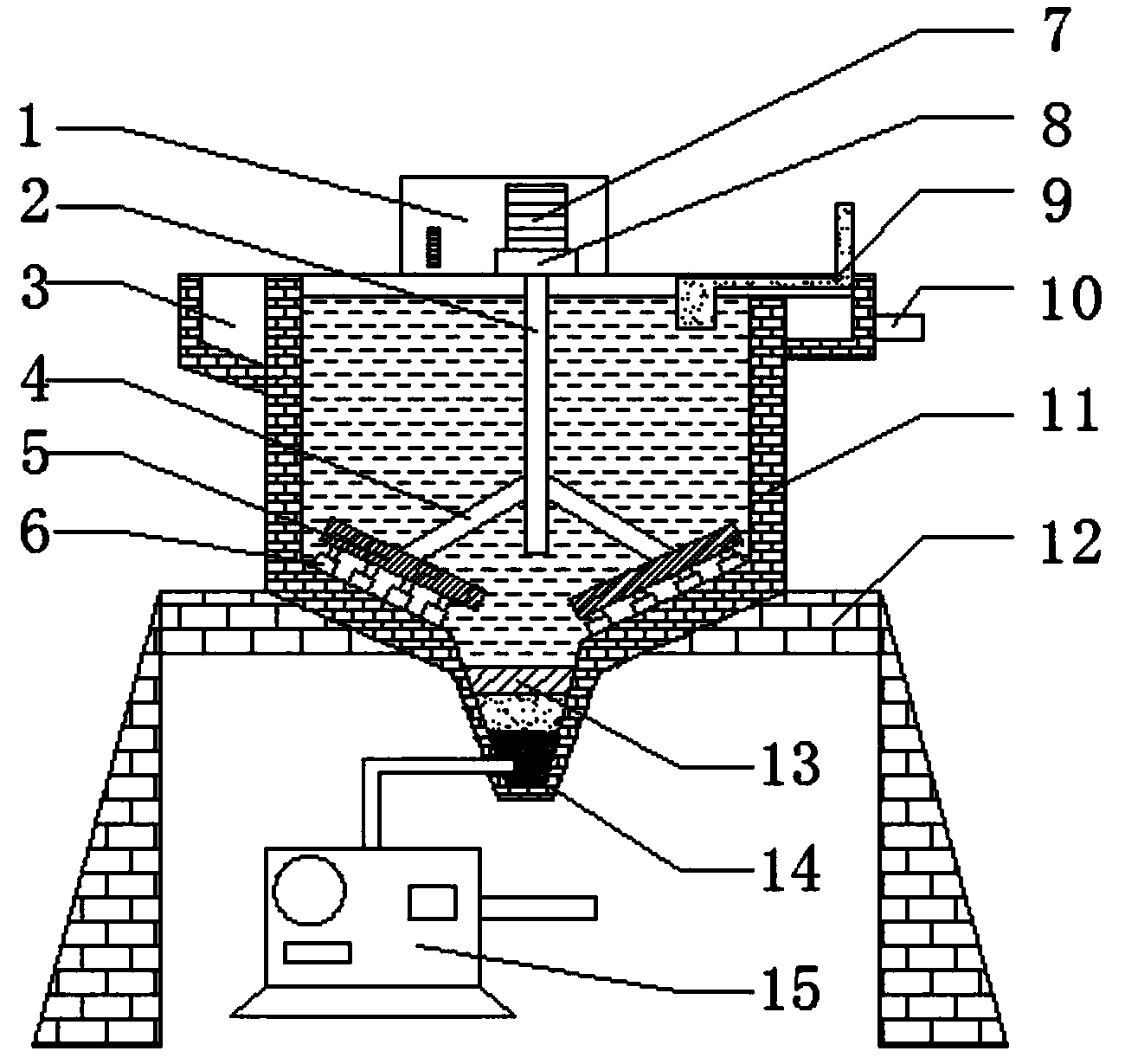

摘要附图
权利要求书
1.一种污水处理初沉池，包括，浮沉进出管(9)和机体(11)，其特征在于：所述机体(11)的左侧安装有进水口(3)，所述机体(11)的右侧设置有出水口(10)，所述浮沉进出管(9)安装在机体(11)的右上侧，所述机体(11)的外部下方设置有机体支撑腿(12)，所述机体(11)的内部下方设置有开合板(13)，所述开合板(13)的下方设置有污泥储存装置(14)，所述污泥储存装置(14)的左下方安装有污泥排解装置(15)，所述机体(11)的上方设置有电机保护壳(1)，所述电机保护壳(1)内安装有电动机(7)，所述电动机(7)的下方设置有减速器(8)，所述减速器(8)的下方安装有旋转轴(2)，且旋转轴(2)与减速器(8)是通过转动连接，所述旋转轴(2)的左右两侧设置有连接杆(4)，所述连接杆(4)的下方安装有刮泥板连接臂(5)，所述刮泥板连接臂(5)的下方设置有刮泥板(6)。
2.根据权利要求1所述的一种污水处理初沉池，其特征在于：所述刮泥板连接臂(5)是长方体结构。
3.根据权利要求1所述的一种污水处理初沉池，其特征在于：所述刮泥板连接臂(5)共设置有两个，且两个刮泥板连接臂(5)均安装在两个连接杆(4)的左右下方。
4.根据权利要求1所述的一种污水处理初沉池，其特征在于：所述刮泥板(6)共设置有八个，且八个刮泥板(6)分别均匀安装在两个刮泥板连接臂(5)的底部。
说明书
一种污水处理初沉池
技术领域
本实用新型涉及初沉池技术领域，具体为一种污水处理初沉池。
背景技术
初沉池可除去废水中的可沉物和漂浮物。废水经初沉后，约可去除可沉物、油脂和漂浮物的50%、BOD的20%，按去除单位质量BOD或固体物计算，初沉池是经济上最为节省的净化步骤，对于生活污水和悬浮物较高的工业污水均易采用初沉池预处理。
目前阶段的初沉池有很多不足之处，无法把污泥中的水充分排出，无法把初沉池中的污泥清理干净，沉淀效率比较低，浪费太多时间，使很难进入污水处理的下一环节。
实用新型内容
本实用新型的目的在于提供一种污水处理初沉池，以解决上述背景技术中提出的效率低和污泥中水分无法充分排出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理初沉池，包括浮沉进出管和机体，所述机体的左侧安装有进水口，所述机体的右侧设置有出水口，所述浮沉进出管安装在机体的右上侧，所述机体的外部下方设置有机体支撑腿，所述机体的内部下方设置有开合板，所述开合板的下方设置有污泥储存装置，所述污泥储存装置的左下方安装有污泥排解装置，所述机体的上方设置有电机保护壳，所述电机保护壳内安装有电动机，所述电动机的下方设置有减速器，所述减速器的下方安装有旋转轴，且旋转轴与减速器是通过转动连接，所述旋转轴的左右两侧设置有连接杆，所述连接杆的下方安装有刮泥板连接臂，所述刮泥板连接臂的下方设置有刮泥板。
优选的，所述刮泥板连接臂是长方体结构。
优选的，所述刮泥板连接臂共设置有两个，且两个刮泥板连接臂均安装在两个连接杆的左右下方。
优选的，所述刮泥板共设置有八个，且八个刮泥板分别均匀安装在两个刮泥板连接臂的底部。
与现有技术相比，本实用新型的有益效果是：本实用新型一种污水处理初沉池结构科学合理，操作安全方便，在初沉池内设置有刮泥装置，让污水旋转沉淀，还可清理干净底部污泥，提高沉淀效率，且在污泥储存装置上方设置有开合板，使沉淀污泥充分沉淀，让污泥中水分将至最低，下方设置有污泥排解装置，使污泥尽数排出。
