申请日2016.05.13
公开(公告)日2016.08.17
IPC分类号E03C1/122
摘要
本发明公开了一种家庭废水回用装置，它包括用水工具、过滤装置、光电化学处理装置、组合式马桶水箱，组合式马桶水箱包括废水箱和自来水箱，用水工具中的家用废水经过滤装置、光电化学处理装置后通过PVC连接管进入废水箱，废水箱设有溢流装置。装置安全可靠，利用特制的过滤装置将水中的固体杂质过滤，避免堵塞输水管道，同时进行生化处理，达到中水标准。
权利要求书
1.一种家庭废水回用装置，其特征在于：它包括用水工具、过滤装置、光电化学处理装置、组合式马桶水箱，组合式马桶水箱包括废水箱和自来水箱，用水工具中的家用废水经过滤装置、光电化学处理装置后通过PVC连接管进入废水箱，废水箱设有溢流装置。
2.根据权利要求1所述的家庭废水回用装置，其特征在于：所述过滤装置包括格栅过滤装置和活性炭过滤装置。
3.根据权利要求2所述的家庭废水回用装置，其特征在于：所述格栅过滤装置中装有颗粒物质层，颗粒物质层按照水流方向依次为无烟煤、硅砂和钛铁矿石榴石，格栅采用45°倾斜设置。
4.根据权利要求1所述的家庭废水回用装置，其特征在于：所述光电化学处理装置包括PP杀菌滤芯和紫外线消毒装置。
5.根据权利要求1所述的家庭废水回用装置，其特征在于：所述组合式马桶水箱设有双开关，废水箱内设有水位控制机构。
说明书
家庭废水回用装置
技术领域
本发明属于废水回用装置，具体涉及一种家庭废水回用装置。
背景技术
中国是一个缺水的国家，尤其青岛的淡水资源更是匮乏，引黄济青工程就是为了缓解青岛的用水瓶颈。所以在日常生活中我就对水多了几分关注。当观察到家庭用水中很大一部分水可以回用，比如洗手、洗菜、洗碗甚至洗澡水，而冲洗马桶的水用的都是干净的自来水，有节水意识的人经常把洗手水存在水桶里，用来冲洗马桶。如能够把这些干净的家庭水回用来通过一个装置进入马桶的水箱，不但可以节约用水，冲洗效果也好。
发明内容
为了克服现有技术领域存在的上述缺陷，本发明的目的在于，提供一种家庭废水回用装置，结构简单，安装、使用便捷。

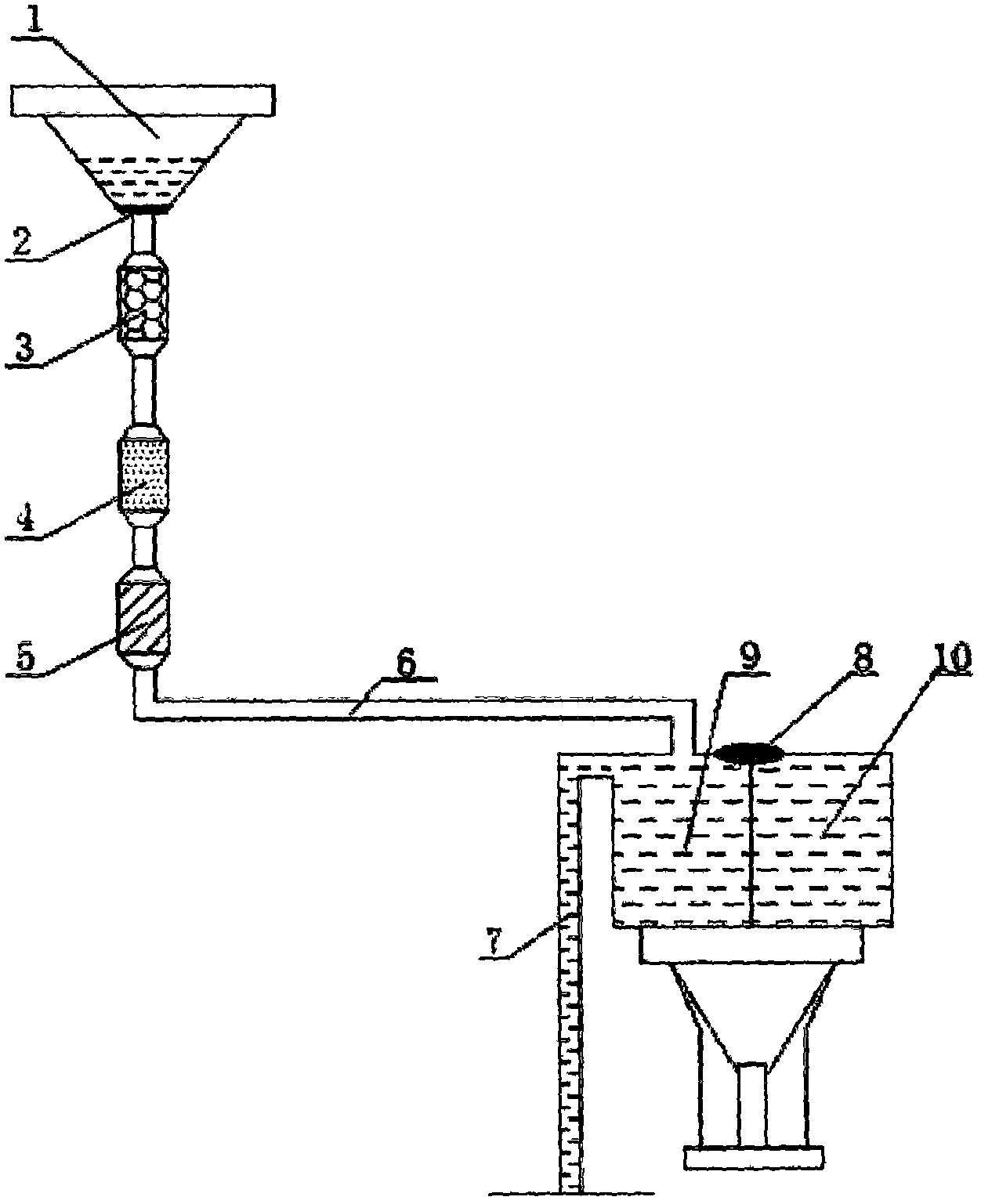

本发明提供的家庭废水回用装置，它包括用水工具、过滤装置、光电化学处理装置、组合式马桶水箱，组合式马桶水箱包括废水箱和自来水箱，用水工具中的家用废水经过滤装置、光电化学处理装置后通过PVC连接管进入废水箱，废水箱设有溢流装置。所述过滤装置包括格栅过滤装置和活性炭过滤装置，所述格栅过滤装置中装有颗粒物质层，颗粒物质层按照水流方向依次为无烟煤、硅砂和钛铁矿石榴石，格栅采用45°倾斜设置。所述光电化学处理装置包括PP杀菌滤芯和紫外线消毒装置。所述组合式马桶水箱设有双开关，废水箱内设有水位控制机构。
本发明提供的家庭废水回用装置，其有益效果在于，装置安全可靠，利用特制的过滤装置将水中的固体杂质过滤，避免堵塞输水管道，同时进行生化处理，达到中水标准;系统具有开放性，废水箱中设置溢流装置，当水位超过预警位置时，可自动打开下水道或者小区、政府配置的中水输送管路;投资少，见效快;简单便捷，易安装，实用性强。
