申请日2016.05.13
公开(公告)日2016.07.27
IPC分类号C02F1/44; B01D61/18
摘要
一种用于应急的饮用水处理器，属于水处理设备技术领域，包括原水水袋、单向手动泵、超滤过滤器和产水水袋;所述单向手动泵一端连通原水水袋，另一端连通超滤过滤器;所述产水水袋连通超滤过滤器。所述超滤过滤器包括超滤罐、膜封头和超滤膜丝;所述膜封头固定于超滤罐内壁，且将超滤罐内腔分隔为上腔和下腔;所述超滤膜丝置于下腔内并呈长丝状;所述超滤膜丝有一组且均为回型结构。超滤膜丝采用回型结构，膜丝处于一种扰动状态，提高了膜丝的运动性，减少膜表面结垢，减轻膜丝污堵;本饮用水处理器采用死端过滤的方式，未设置浓水排放口，可减少膜操作压力变化大等问题，不需设置压力控制阀，结构更加简单，操作方便。
权利要求书
1.一种用于应急的饮用水处理器，其特征在于，包括原水水袋(100)、单向手动泵(300)、超滤过滤器(500)和产水水袋(700);所述单向手动泵(300)一端连通原水水袋(100)，另一端连通超滤过滤器(500);所述产水水袋(700)连通超滤过滤器(500)。

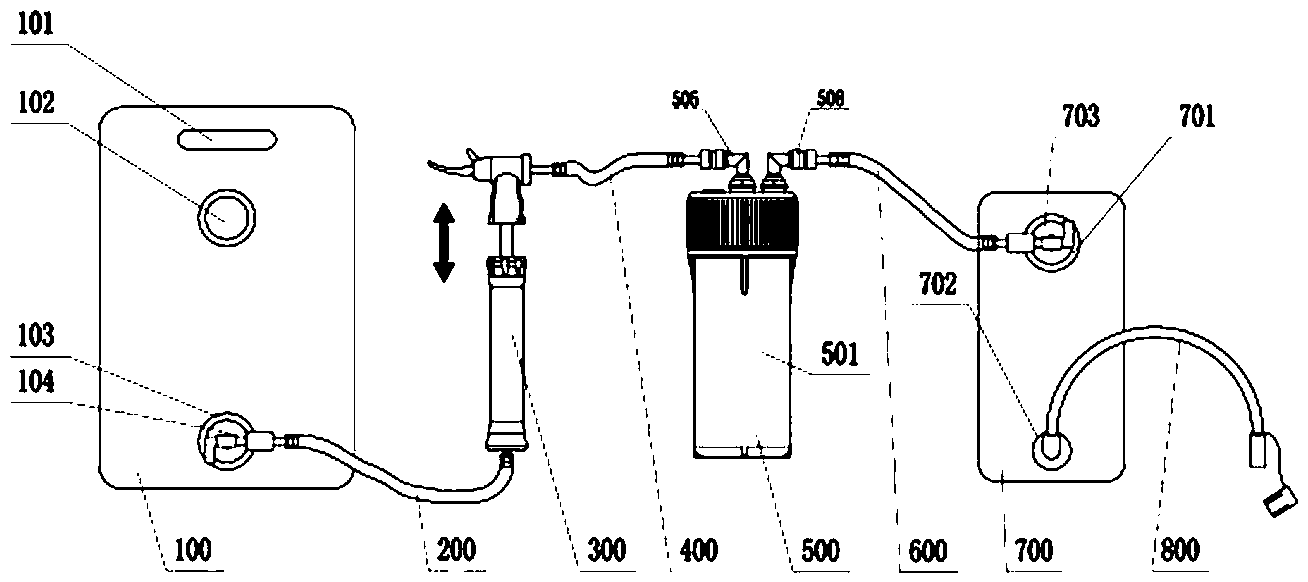

2.如权利要求1所述的一种用于应急的饮用水处理器，其特征在于，所述原水水袋(100)和产水水袋(700)均为软体水袋;所述原水水袋(100)顶端设置手提把手(101);所述原水水袋(100)设置有原水进口(102)和原水出口(103);所述原水出口(103)通过第一旋转接头(104)与进水软管(200)相连;所述单向手动泵(300)连接有进水软管(200)和超滤进管(400);所述超滤过滤器(500)连接有超滤进管(400)和超滤出管(600);所述产水水袋(700)设置有产水进口(701)和产水出口(702);所述产水进口(701)通过第二旋转接头(703)与超滤出管(600)相连;所述产水出口(702)连接有排放管(800)。
3.如权利要求1或2所述的一种用于应急的饮用水处理器，其特征在于，所述超滤过滤器(500)包括超滤罐(501)、膜封头(510)和超滤膜丝(516);所述膜封头(510)固定于超滤罐(501)内壁，且将超滤罐(501)内腔分隔为上腔(504)和下腔(515);所述超滤膜丝(516)置于下腔(515)内并呈长丝状;所述超滤膜丝(516)有一组且均为回型结构，一端密封固定于膜封头(510)并与上腔(504)贯通，另一端弯曲后相互汇聚连接。
4.如权利要求3所述的一种用于应急的饮用水处理器，其特征在于，所述超滤罐(501)为中空的罐体，包括上罐(502)与下罐(503);所述膜封头(510)周向设置有一环凸出的卡圈(511);所述上罐(502)与下罐(503)螺纹连接且卡圈(511)卡设于上罐(502)与下罐(503)之间;所述卡圈(511)垫设有垫片(512);所述上罐(502)与膜封头(510)围设出上腔(504);所述下罐(503)与膜封头(510)围设出下腔(515)。
5.如权利要求4所述的一种用于应急的饮用水处理器，其特征在于，所述上罐(502)设置有进水连接件和产水连接件;所述进水连接件由进水弯头(505)和进水隔板接头(506)组成;所述进水弯头(505)一端与进水隔板接头(506)通过凹槽卡接，另一端设置锁牙接头，进水弯头(505)通过锁牙接头与超滤进管(400)相连;所述进水隔板接头(506)插设于上罐(502)并与上罐(502)螺纹连接;所述进水隔板接头(506)连接进水弯头(505)和过渡接头(507);所述进水弯头(505)和过渡接头(507)分别插设于进水隔板接头(506)两端。
6.如权利要求5所述的一种用于应急的饮用水处理器，其特征在于，所述产水连接件由产水弯头(508)和产水隔板接头(509)组成;所述产水弯头(508)一端与产水隔板接头(509)通过凹槽卡接，另一端设置锁牙接头，产水弯头(508)通过锁牙接头与超滤出管(600)相连;所述产水隔板接头(509)插设于上罐(502)并与上罐(502)螺纹连接;所述产水隔板接头(509)外端插设产水弯头(508)，内端延伸至上腔(504);所述进水弯头(505)和产水弯头(508)均配设有弯头堵头。
7.如权利要求6所述的一种用于应急的饮用水处理器，其特征在于，所述膜封头(510)开设有轴向贯穿的中心孔(513)，所述过渡接头(507)插设于中心孔(513)，并且过渡接头(507)和中心孔(513)内壁之间设有O型圈(514)。
8.如权利要求7所述的一种用于应急的饮用水处理器，其特征在于，所述超滤膜丝(516)绕膜封头(510)中轴环形阵列，超滤膜丝(516)末端交汇于中轴。
说明书
一种用于应急的饮用水处理器
技术领域
本发明属于水处理设备技术领域，具体涉及为一种用于应急的饮用水处理器。
背景技术
受到环境污染等因素的影响，现在的自来水、井水、河水、湖水等普遍都不适于直接饮用，这给野外旅行、探险、科考的队伍以及军队野战单兵造成饮水不便。为了减轻负担，他们只能携带瓶装水，但是由于携带量有限，往往不能满足救援所需。因此，他们有必要携带一种便携式手动饮用水处理器，通过净化周围环境中的可得的地表水以解决上述饮水问题。
传统的便携式手动饮用水处理器主要有以下两种形式：
一种是以滤芯材料为主体的饮用水处理器，主体采用纤维滤芯、毛细管滤芯、薄膜式滤芯等。例如：公开号为CN2895392的中国实用新型公开了一种军队单兵净水杯，以及公开号为CN10185072A的中国发明申请公开了一种放置在军用水壶内的净水器。该类型的净水器普遍存在滤芯精度不高、易污堵需时常更换、拆卸繁琐等问题，既不经济又不环保，且产水量有限;
另一种是以超滤为主体的净水器。超滤是一种介于微滤和纳滤之间，能将溶液进行分离、净化、浓缩的膜透过分离技术。超滤膜截留颗粒粒径在1nm~0.1μm之间，能够有效地去除水中的悬浮颗粒、胶体、浊度和病原菌等大分子物质，且所需操作压力较低。目前市场上用于水处理的超滤膜基本上以中空纤维为主，通常是在筒体内设置中心管，将超滤膜置于筒内壁与中心管之间，并将超滤膜丝固定在筒体两端。这种结构易产生清洁死角，使膜丝受损变形，拆卸麻烦不易清理。
由此可见，传统的适用于个人使用的饮用水处理器存在的主要问题是：效期有限、产水量较低、结构复杂，操作繁琐、易造成膜污堵。
发明内容
本发明的目的在于克服上述提到的缺陷和不足，而提供一种用于应急的饮用水处理器。
本发明实现其目的采用的技术方案如下。
一种用于应急的饮用水处理器，包括原水水袋、单向手动泵、超滤过滤器和产水水袋;所述单向手动泵一端连通原水水袋，另一端连通超滤过滤器;所述产水水袋连通超滤过滤器。
所述原水水袋和产水水袋均为软体水袋;所述原水水袋顶端设置手提把手;所述原水水袋设置有原水进口和原水出口;所述原水出口通过第一旋转接头与进水软管相连;所述单向手动泵连接有进水软管和超滤进管;所述超滤过滤器连接有超滤进管和超滤出管;所述产水水袋设置有产水进口和产水出口;所述产水进口通过第二旋转接头与超滤出管相连;所述产水出口连接有排放管。
所述超滤过滤器包括超滤罐、膜封头和超滤膜丝;所述膜封头固定于超滤罐内壁，且将超滤罐内腔分隔为上腔和下腔;所述超滤膜丝置于下腔内并呈长丝状;所述超滤膜丝有一组且均为回型结构，一端密封固定于膜封头并与上腔贯通，另一端弯曲后相互汇聚连接。
所述超滤罐为中空的罐体，包括上罐与下罐;所述膜封头周向设置有一环凸出的卡圈;所述上罐与下罐螺纹连接且卡圈卡设于上罐与下罐之间;所述卡圈垫设有垫片;所述上罐与膜封头围设出上腔;所述下罐与膜封头围设出下腔。
所述上罐设置有进水连接件和产水连接件;所述进水连接件由进水弯头和进水隔板接头组成;所述进水弯头一端与进水隔板接头通过凹槽卡接，另一端设置锁牙接头，进水弯头通过锁牙接头与超滤进管相连;所述进水隔板接头插设于上罐并与上罐螺纹连接;所述进水隔板接头连接进水弯头和过渡接头;所述进水弯头和过渡接头分别插设于进水隔板接头两端。
所述产水连接件由产水弯头和产水隔板接头组成;所述产水弯头一端与产水隔板接头通过凹槽卡接，另一端设置锁牙接头，产水弯头通过锁牙接头与超滤出管相连;所述产水隔板接头插设于上罐并与上罐螺纹连接;所述产水隔板接头外端插设产水弯头，内端延伸至上腔;所述进水弯头和产水弯头均配设有弯头堵头。
所述膜封头开设有轴向贯穿的中心孔，所述过渡接头插设于中心孔，并且过渡接头和中心孔内壁之间设有O型圈。
所述超滤膜丝绕膜封头中轴环形阵列，超滤膜丝末端交汇于中轴。
本发明具有以下优点：
1、超滤膜丝采用回型结构，膜丝处于一种扰动状态，提高了膜丝的运动性，减少膜表面结垢，减轻膜丝污堵;
2、本饮用水处理器采用死端过滤的方式，未设置浓水排放口，可减少膜操作压力变化大等问题，不需设置压力控制阀，结构更加简单，操作方便;
3、本饮用水处理器各部件均采用快插式或螺纹连接，便于拆卸，对膜丝的清洗更加彻底，减少清洗死角;配备有软体水袋和水管，易折叠，方便携带。
