申请日2016.05.30
公开(公告)日2017.02.08
IPC分类号B01D21/24
摘要
本实用新型提供了一种污水池的刮擦环结构,属于污水处理技术领域,该结构设在污水池的内壁上，它包括一个环形架体，环形架体的外边贴设在污水池的内壁上，环形架体的外缘设有刮刃，所述的刮刃在环形架体移动时能产生铲刮污水池内壁的作用，所述的环形架体上设有一根勾拉杆。通过刮刃能将污水池内壁的所有污垢都推向一边，再从进水口或出水口中捞出就更为方便。

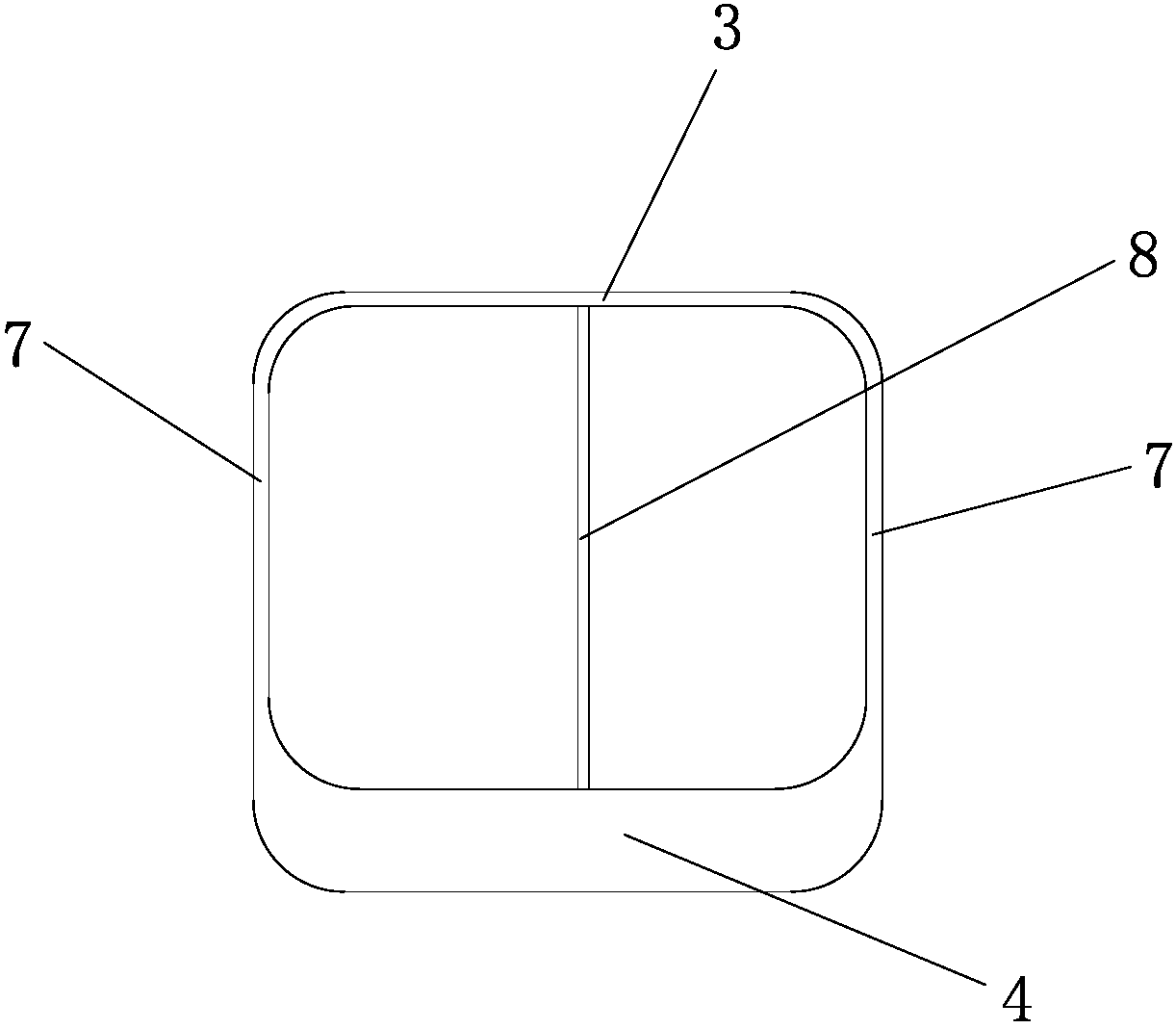

摘要附图
权利要求书
1.一种污水池的刮擦环结构,该结构设在污水池的内壁上，其特征在于，它包括一个环形架体，环形架体的外边贴设在污水池的内壁上，环形架体的外缘设有刮刃，所述的刮刃在环形架体移动时能产生铲刮污水池内壁的作用，所述的环形架体上设有一根勾拉杆,所述的刮刃上设有斜导边，斜导边与污水池的内壁形成钝角,所述的斜导边分为上导边、侧导边和下导边，所述的下导边长度大于上导边。
2.根据权利要求1所述的一种污水池的刮擦环结构，其特征在于，所述的勾拉杆横跨且固定在环形架体的上下或是左右。
说明书
一种污水池的刮擦环结构
技术领域
本实用新型属于污水处理技术领域，特别涉及一种污水池的刮擦环结构。
背景技术
因为污水池的功能不同，有的污水池结构没有上面的窗口，只是设有两个左右的进水口和出水口。排污时，用吸管将沉淀的浓缩液吸出，但是污水池的内壁上还有一层污垢凝聚，很难去除，现在我们都是找人工将铲子伸到污水池里将污垢刮出，清理非常的麻烦，而且还不一定干净。
发明内容
本实用新型的目的是针对现有污水池清理存在的上述问题，提供一种机械刮擦污水池内壁的结构。
本实用新型的目的可通过下列技术方案来实现：一种污水池的刮擦环结构,该结构设在污水池的内壁上，其特征在于，它包括一个环形架体，环形架体的外边贴设在污水池的内壁上，环形架体的外缘设有刮刃，所述的刮刃在环形架体移动时能产生铲刮污水池内壁的作用，所述的环形架体上设有一根勾拉杆。
所述的刮刃上设有斜导边，斜导边与污水池的内壁形成钝角。
所述的斜导边分为上导边、侧导边和下导边，所述的下导边长度大于上导边。
所述的勾拉杆横跨且固定在环形架体的上下或是左右。
与现有技术相比，通过刮刃能将污水池内壁的所有污垢都推向一边，再从进水口或出水口中捞出就更为方便。
