申请日2016.05.30
公开(公告)日2017.01.18
IPC分类号C02F9/02; G05B19/05; C02F103/18
摘要
本实用新型涉及一种新型高效除尘废水循环净化监控系统，包括通过管道依次连接的沉淀池、水质净化装置、污泥池，还包括清水池、水质自动检测装置、自清洗装置、报警装置和PLC控制装置;沉淀池与水质净化装置之间设有水泵I，水质净化装置通过管道与清水池连接，自清洗装置通过管道与水质净化装置连接，水质自动检测装置设于清水池内，清水池与沉淀池之间设有水泵II;PLC控制装置分别与水泵I、水泵II、水质自动检测装置、自清洗装置和报警装置电连接;结构简单、使用方便，有效保证除尘废水循环净化的稳定性，水资源循环利用，自我调节送水量、保障装置流畅高效运转，保护环境。

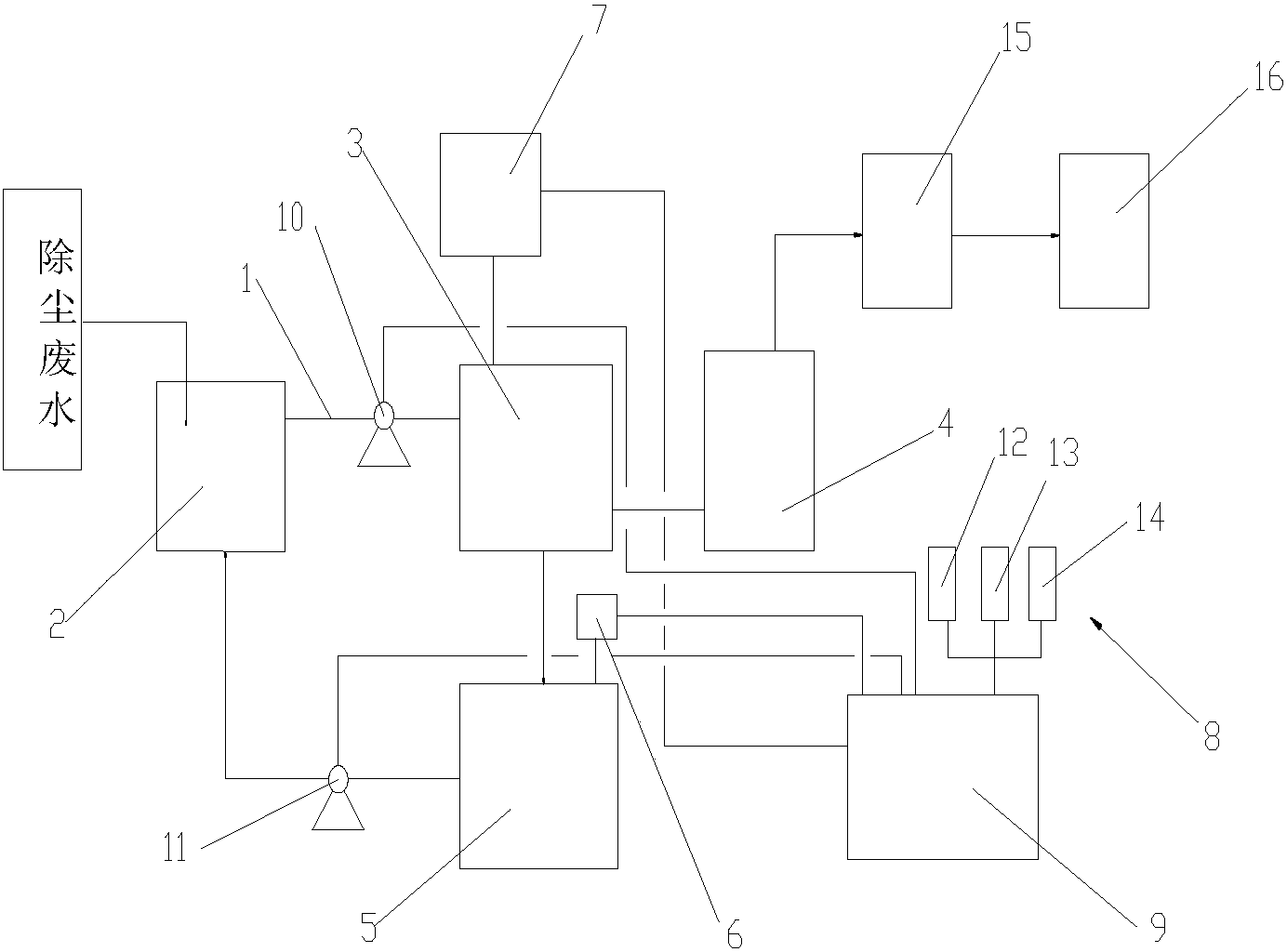

摘要附图
权利要求书
1.一种新型高效除尘废水循环净化监控系统，包括通过管道依次连接的沉淀池、水质净化装置、污泥池，其特征在于，还包括清水池、水质自动检测装置、自清洗装置、报警装置和PLC控制装置;所述沉淀池与所述水质净化装置之间设有水泵 ，所述水质净化装置通过管道与所述清水池连接，所述自清洗装置通过管道与所述水质净化装置连接，所述水质自动检测装置设于所述清水池内，所述清水池与所述沉淀池之间设有水泵;所述PLC控制装置分别与所述水泵、水泵、水质自动检测装置、自清洗装置和报警装置电连接;所述报警装置包括自清洗装置故障报警器、水质自动检测装置故障报警器和水质净化装置故障报警器;所述PLC控制装置分别与所述自清洗装置故障报警器、水质自动检测装置故障报警器和水质净化装置故障报警器。
2.根据权利要求1所述的一种新型高效除尘废水循环净化监控系统，其特征在于，所述水泵和所述水泵均为耐酸耐磨循环泵。
3.根据权利要求1所述的一种新型高效除尘废水循环净化监控系统，其特征在于，所述管道为衬塑复合钢管。
说明书
一种新型高效除尘废水循环净化监控系统
技术领域
本实用新型属环保设备领域,具体涉及一种新型高效除尘废水循环净化监控系统。
背景技术
我国工业锅炉的数量众多，锅炉房产生的大量粉尘和有害气体对大气造成严重污染，采用湿法除尘装置往往会消耗一定量的自来水，绝大多数的中小型锅炉湿法除尘废水只是经过简单沉淀使可排出，这不仅容易造成水资源浪费，还会因使废水中含有酸性物质，致使废水对环境造成二次污染，因而很有必要采用循环回用技术治理中小型锅炉湿法除尘所产生的废水，研究并开发出适用于该废水处理装置，本实用新型从节水节能、除尘环保的角度，利用循环回用工艺进行废水治理，提高废水利用，减轻环境污染问题。
实用新型内容
本实用新型目的是为了克服现有技术的不足而提供一种新型高效除尘废水循环净化监控系统，结构简单、高效环保。
为达到上述目的，本实用新型采用的技术方案是：一种新型高效除尘废水循环净化监控系统，包括通过管道依次连接的沉淀池、水质净化装置、污泥池，还包括清水池、水质自动检测装置、自清洗装置、报警装置和PLC控制装置;所述沉淀池与所述水质净化装置之间设有水泵 ，所述水质净化装置通过管道与所述清水池连接，所述自清洗装置通过管道与所述水质净化装置连接，所述水质自动检测装置设于所述清水池内，所述清水池与所述沉淀池之间设有水泵;所述PLC控制装置分别与所述水泵、水泵、水质自动检测装置、自清洗装置和报警装置电连接;所述报警装置包括自清洗装置故障报警器、水质自动检测装置故障报警器和水质净化装置故障报警器;所述PLC控制装置分别与所述自清洗装置故障报警器、水质自动检测装置故障报警器和水质净化装置故障报警器。
作为本实用新型进一步改进的，所述水泵和所述水泵均为耐酸耐磨循环泵。
作为本实用新型进一步改进的，所述管道为衬塑复合钢管。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：本实用新型方案提供一种新型高效除尘废水循环净化监控系统，除尘废水循环净化利用装置结构简单、使用方便，该自控装置可有效保证除尘废水循环净化的稳定性，使得水资源循环利用，自我调节送水量、保障装置流畅高效运转，保护环境;增加除尘废水循环净化利用的周期，一方面有助于防冶废水对环境所带来的二次污染，另一方面有助于减轻水资源的消耗;进一步的，通过设置设备故障报警装置，及时处理和维护系统运行的稳定性;具有节能节水、提高工作效率，降低劳动强度等有益效果。
