摘要

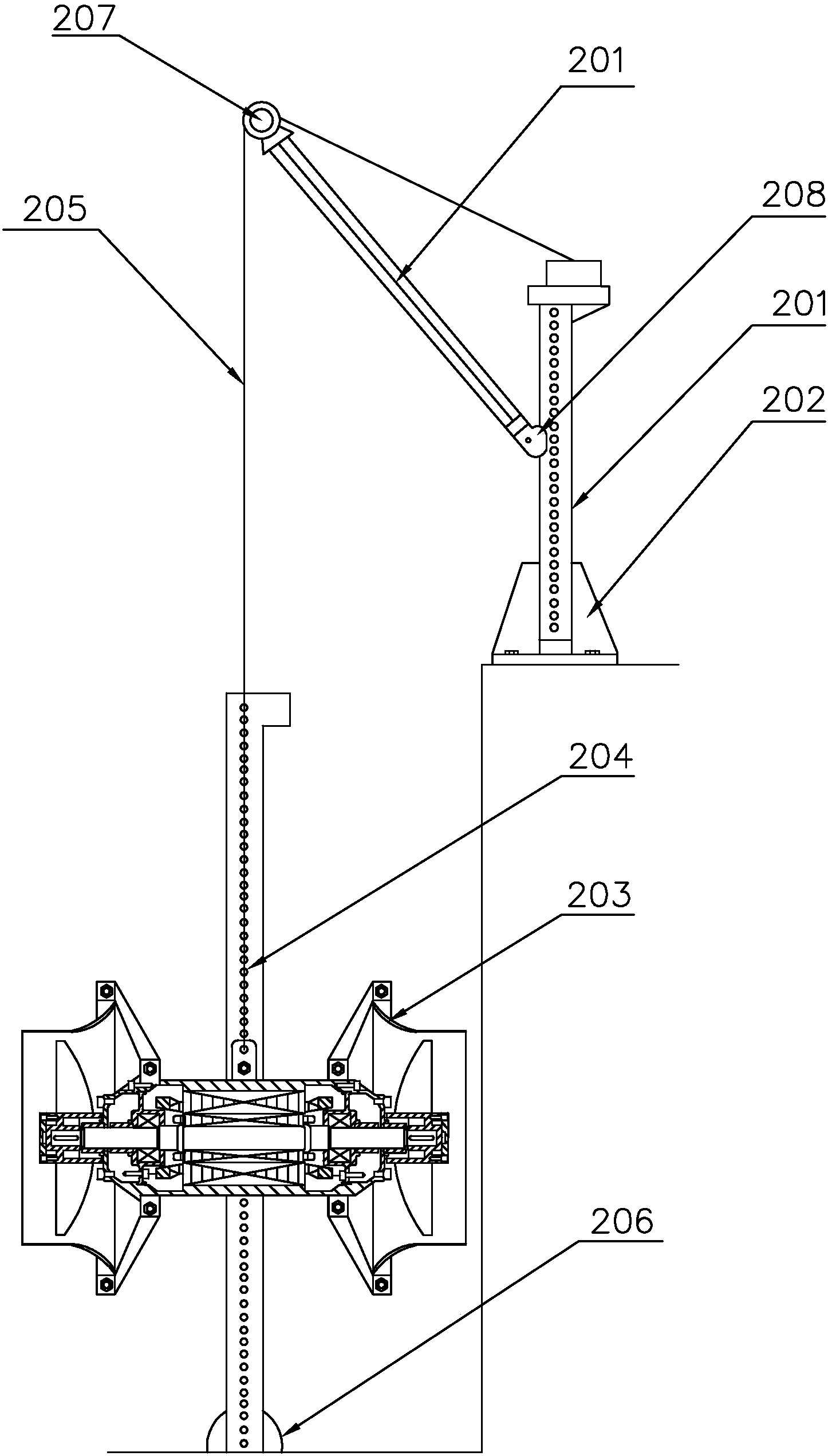

本实用新型公开了一种污水处理用潜水搅拌设备，包括起吊架、吊架座、潜水搅拌机、调节架、起吊绳索、滑轮、连接板，其特征在于所述吊架座上部设有吊架，所述吊架中间通过连接板与另一吊架活动连接，所述吊架一段设有滑轮，所述吊架下部设有调节架，所述调节架放置在污水处理池内部，所述潜水搅拌机包括机壳、电机、吊板、传动轴、吊孔、定位螺栓、轴承、密封套、搅拌叶片、导流罩、键、漏水传感器。本实用新型结构简单，采用双头搅拌模式，污水搅拌速度快，污水搅拌效率高，潜水搅拌机在工作过程中，其高度可调，角度任意旋转，使污水搅拌无盲区，污水搅拌更彻底。
摘要附图
权利要求书
1.一种污水处理用潜水搅拌设备，包括起吊架、吊架座、潜水搅拌机、调节架、起吊绳索、滑轮、连接板，其特征在于所述吊架座上部设有吊架，所述吊架中间通过连接板与另一吊架活动连接，所述吊架一段设有滑轮，所述吊架下部设有调节架，所述调节架放置在污水处理池内部，所述滑轮一侧设有起吊绳索，所述起吊绳索一段与起吊架连接，另一端与潜水搅拌机连接，所述潜水搅拌机位于调节架上;
所述潜水搅拌机包括机壳、电机、吊板、传动轴、吊孔、定位螺栓、轴承、密封套、搅拌叶片、导流罩、键、漏水传感器，所述机壳中间上部设有吊板，所述吊板上设有吊孔，所述吊孔一侧设有调节螺栓，所述机壳内部设有电机，所述电机内部设有传动轴，所述电机两侧设有轴承，所述轴承安装在传动轴上，所述轴承一侧设有漏水传动器;所述传动轴两端通过键与搅拌叶片连接，所述搅拌叶片外部设有导流罩，所述传动轴两端设有端盖，所述传动轴上设有密封套。
2.根据权利要求1所述的污水处理用潜水搅拌设备，其特征在于所述起吊架为伸缩结构。
3.根据权利要求1所述的污水处理用潜水搅拌设备，其特征在于所述调节架下部设有旋转装置。
说明书
一种污水处理用潜水搅拌设备
技术领域
本实用新型属于污水处理设备技术领域，特别涉及一种污水处理用潜水搅拌设备。
背景技术
污水处理水池中大多数存在反应盲区，在这些区域污水流动缓慢或者几乎不流动，导致该区域的污水处理失效，或者是微生物堆积在一起，没有扩散骚水池中，导致水池内其他区域处理失效，这都使得整个潜水搅拌机处理效能下降，出水水质恶化，潜水搅拌机内的盲区问题及水池内微生物活性污泥充分搅拌分散混合问题一直是研究人员关注的重要问题;潜水搅拌机作为一种重要的污水处理搅拌机械，适用于城市以及农村污水处理厂，广泛应用于厌氧池、沉淀池、与曝气池等生化反应池，潜水搅拌机在污水内搅拌流体，为避免富含微生物的活性污泥沉于池底，使其一直悬浮在池中，必须使得池内流体处于运动中，一般要求池内流速大于0.1m/s，且平均速度保持在0.3m/s左右，其搅拌效果最佳，这种状态下，微生物与污水充分但应，达到混合搅拌作用。
目前。国内外普遍使用的潜水搅拌机为单叶轮搅拌机，即一个潜水电机上安装一个叶轮，叶片数一般为2-3个，潜水搅拌机固定在池壁上或者通过导杆紧靠池壁安装，这存在一些不足，主要表现在水池内只有一部分流体被循环，即只有潜水搅拌机前方的液体被搅拌，为了减少盲区，增大搅拌流体体积，普遍的解决方法是：1)增大潜水搅拌机的功率;2)增大搅拌叶片直径;3)在池内不同位置安装多个潜水搅拌机;这大大增加了开支，提高了运营成本。
CN 203329637 U公开了一种移动式潜水搅拌机，包括浮筒、稳定钩、潜水电机、减速机、输出轴、调节轴、定位销、叶轮轴、叶轮、叶轮螺母;潜水搅拌机安装在浮筒上可根据需要在水面上移动，也可根据水的深度调节叶轮的深度位置;但其存在以下问题：1)搅拌时需要不断的移动潜水搅拌机，搅拌速度慢，搅拌效率低，且增加了操作人员的劳动强度;2)潜水搅拌机安装在浮筒上，对于污水池底部边缘区域，潜水搅拌机无法工作，仍然存在搅拌盲区。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种污水处理用潜水搅拌设备，设备结构简单，采用双头搅拌模式，污水搅拌速度快，污水搅拌效率高，潜水搅拌机在工作过程中，其高度可调，角度任意旋转，使污水搅拌无盲区，污水搅拌更彻底。
为了实现上述目的，本实用新型采用的技术方案是：
一种污水处理用潜水搅拌设备，包括起吊架、吊架座、潜水搅拌机、调节架、起吊绳索、滑轮、连接板，所述吊架座上部设有吊架，所述吊架中间通过连接板与另一吊架活动连接，所述吊架一段设有滑轮，所述吊架下部设有调节架，所述调节架放置在污水处理池内部，所述滑轮一侧设有起吊绳索，所述起吊绳索一段与起吊架连接，另一端与潜水搅拌机连接，所述潜水搅拌机位于调节架上，通过调节架的调节作用，调整潜水搅拌机的高度，适应不同高度污水的搅拌，污水搅拌范围广;
所述潜水搅拌机包括机壳、电机、吊板、传动轴、吊孔、定位螺栓、轴承、密封套、搅拌叶片、导流罩、键、漏水传感器，所述机壳中间上部设有吊板，所述吊板上设有吊孔，用于起吊潜水搅拌机，所述吊孔一侧设有调节螺栓，调整潜水搅拌机的高度，所述机壳内部设有电机，所述电机内部设有传动轴，所述电机两侧设有轴承，所述轴承安装在传动轴上，所述轴承一侧设有漏水传动器，机壳内部一旦有污水渗入，立即提醒操作人员，防止漏电，保障了操作人员的人身安全，提高了设备的安全性能;所述传动轴两端通过键与搅拌叶片连接，所述搅拌叶片外部设有导流罩，所述传动轴两端设有端盖，所述传动轴上设有密封套，防止污水进入电机。
优选的，所述起吊架为伸缩结构，其长度根据实际污水搅拌区域调节，保证了污水搅拌无死角、无盲区、全覆盖，污水搅拌更彻底，污水搅拌效率更高。
优选的，所述调节架下部设有旋转装置，调节架根据污水搅拌实际情况随时旋转，实现360°无死角搅拌，搅拌范围广，搅拌效果高。
本实用新型与现有技术相比较有益效果表现在：
1)设备结构简单，采用双头搅拌模式，污水搅拌速度快，污水搅拌效率高，潜水搅拌机在工作过程中，其高度可调，角度任意旋转，使污水搅拌无盲区，污水搅拌更彻底;
2)起吊架为伸缩结构，其长度根据实际污水搅拌区域调节，保证了污水搅拌无死角、无盲区、全覆盖，污水搅拌更彻底，污水搅拌效率更高;
3)调节架下部设有旋转装置，调节架根据污水搅拌实际情况随时旋转，实现360°无死角搅拌，搅拌范围广，搅拌效果高。
