申请日2016.05.13
公开(公告)日2016.08.03
IPC分类号C02F1/00
摘要
本发明提出一种用于污水处理的浮标式水质监测装置，包括漂浮体、基座、锚链、重力锚，所述基座固定设置于所述漂浮体上，所述漂浮体的底部通过所述锚链与所述重力锚固定连接，所述基座的内部设置有蓄电池组、控制芯片，所述基座的顶部设置有LED灯，所述蓄电池组通过所述控制芯片与所述LED灯电联接，所述基座的底部设置有发电机，所述发电机的底部设置有波浪能发电装置，所述基座的侧部还设置有石墨烯太阳能电池板，所述石墨烯太阳能电池板的输出端与所述蓄电池组的输入端电联接;所述漂浮体上还设置有若干个金属离子传感器，每一个所述金属离子传感器的一端均与所述发电机电联接，每一个所述金属离子传感器的另一端均与所述控制芯片电联接。
权利要求书

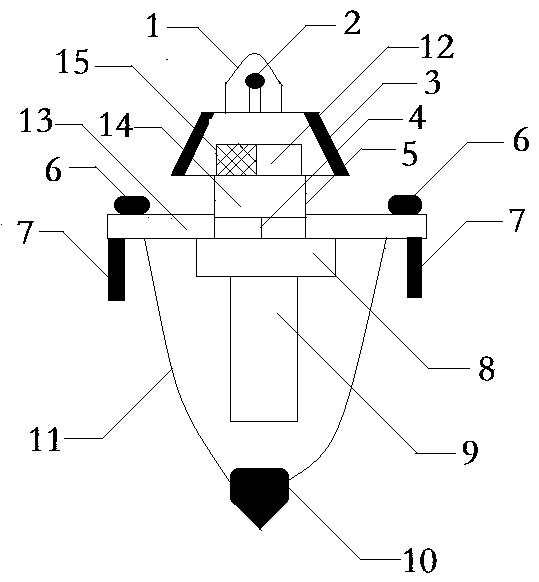

1.一种用于污水处理的浮标式水质监测装置，其特征在于，包括漂浮体(13)、基座(5)、锚链(11)、重力锚(10)，所述基座(5)固定设置于所述漂浮体(13)上，所述重力锚(10)设置于所述漂浮体(13)的下方，所述漂浮体(13)的底部通过所述锚链(11)与所述重力锚(10)固定连接，所述基座(5)的内部设置有蓄电池组(15)、控制芯片(12)，所述基座(5)的顶部设置有LED灯(2)，所述蓄电池组(15)通过所述控制芯片(12)与所述LED灯(2)电联接，所述基座(5)的底部设置有发电机(14)，所述发电机(14)的底部设置有波浪能发电装置，所述基座(5)的侧部还设置有石墨烯太阳能电池板(3)，所述石墨烯太阳能电池板(3)的输出端与所述蓄电池组(15)的输入端电联接;所述漂浮体(13)上还设置有若干个金属离子传感器(6)，每一个所述金属离子传感器(6)的一端均与所述发电机(14)电联接，每一个所述金属离子传感器(6)的另一端均与所述控制芯片(12)电联接。
2.根据权利要求1所述的一种用于污水处理的浮标式水质监测装置，其特征在于，所述波浪能发电装置包括上叶轮装置(8)、下叶轮装置(9)，所述上叶轮装置(8)与所述下叶轮装置(9)同轴，所述上叶轮装置(8)的输出轴与所述发电机(14)的输入轴相联接。
3.根据权利要求2所述的一种用于污水处理的浮标式水质监测装置，其特征在于，所述发电机(14)与所述上叶轮装置(8)之间还设置有用来释放水压力和空气压力的开式支撑架(4)，所述基座(5)固定设置于所述开式支撑架(4)上。
4.根据权利要求1所述的一种用于污水处理的浮标式水质监测装置，其特征在于，所述LED灯(2)的上方还设置有透光罩(1)，所述透光罩(1)的底部固定设置于所述基座(5)的顶部。
5.根据权利要求1所述的一种用于污水处理的浮标式水质监测装置，其特征在于，所述漂浮体(13)的底部还设置有若干个采样筒(7)，所述采样筒(7)的外部设置有过滤网，所述采样筒(7)的内部设置有开口槽，所述开口槽与所述金属离子传感器(6)相连接。
6.根据权利要求1所述的一种用于污水处理的浮标式水质监测装置，其特征在于，所述金属离子传感器(6)采用铜离子传感器或者汞离子传感器或者。
说明书
一种用于污水处理的浮标式水质监测装置
技术领域
本发明涉及一种用于污水处理的浮标式水质监测装置，属于污水处理技术领域。
背景技术
随着工业的大规模发展，水体污染愈发严重，工业废水在排放之前以及排放过程中都必须对水体进行不间断监测，以保证千家万户的用水安全。
发明内容
本发明的目的在于克服现有技术存在的缺陷，解决上述技术问题，提出一种用于污水处理的浮标式水质监测装置。
本发明采用如下技术方案：一种用于污水处理的浮标式水质监测装置，其特征在于，包括漂浮体、基座、锚链、重力锚，所述基座固定设置于所述漂浮体上，所述重力锚设置于所述漂浮体的下方，所述漂浮体的底部通过所述锚链与所述重力锚固定连接，所述基座的内部设置有蓄电池组、控制芯片，所述基座的顶部设置有LED灯，所述蓄电池组通过所述控制芯片与所述LED灯电联接，所述基座的底部设置有发电机，所述发电机的底部设置有波浪能发电装置，所述基座的侧部还设置有石墨烯太阳能电池板，所述石墨烯太阳能电池板的输出端与所述蓄电池组的输入端电联接;所述漂浮体上还设置有若干个金属离子传感器，每一个所述金属离子传感器的一端均与所述发电机电联接，每一个所述金属离子传感器的另一端均与所述控制芯片电联接。
优选地，波浪能发电装置包括上叶轮装置、下叶轮装置，上叶轮装置与下叶轮装置同轴，上叶轮装置的输出轴与发电机的输入轴相联接。
优选地，发电机与上叶轮装置之间还设置有用来释放水压力和空气压力的开式支撑架，基座固定设置于开式支撑架上。
优选地，LED灯的上方还设置有透光罩，透光罩的底部固定设置于基座的顶部。
优选地，漂浮体的底部还设置有若干个采样筒，采样筒的外部设置有过滤网，采样筒的内部设置有开口槽，开口槽与金属离子传感器相连接。
优选地，金属离子传感器采用铜离子传感器或者汞离子传感器或者。
本发明所达到的有益效果：本发明通过利用波浪能给金属离子传感器供电，利用太阳能给LED灯供电，利用控制芯片控制LED灯的通断，实现了对于水体的水质实时监测，具有结构简单、清洁环保、使用方便的优点。
