申请日2016.05.05
公开(公告)日2016.09.07
IPC分类号C02F9/14
摘要
本实用新型涉及水污染防治领域，具体涉及一种一体化MagBR‑MBBR磁性生物膜污水处理装置，该装置主要包括：缺氧反硝化区，好氧磁性生物反应区，硝化液回流区，化学除磷区，斜板沉淀区，砂滤过滤区，反冲洗水存储区和设备间;所述各区域由隔板将集装箱箱体内腔依次隔断而成，各区域间通过管道连接。该实用新型通过将生物膜、化学除磷、斜板沉淀、过滤高度集成化，为适用于农村、城镇分散式点源的中小型规模的一体化污水处理装置，具有抗冲击负荷强、占地面积小、结构紧凑、外形美观、安装灵活、自动化程度高、维护操作简便，实现无人值守、出水脱氮除磷效果好等优点。
权利要求书
1.一种一体化MagBR-MBBR磁性生物膜污水处理装置，其特征在于，该装置包括：缺氧反硝化区，好氧磁性生物反应区，硝化液回流区，化学除磷区，斜板沉淀区，砂滤过滤区，反冲洗水存储区和设备间;所述各区域由隔板将集装箱箱体内腔依次隔断而成;
进水通过管道或沟渠进入所述缺氧反硝化区;所述缺氧反硝化区出水口至所述好氧磁性生物反应区进水口之间通过管道连接;所述硝化液回流区进水管道与所述好氧磁性生物反应区出水口通过管道连接;所述硝化液回流区出水口管道分两路，通过阀门进行切换，一路与所述化学除磷区进水口相连，另一路与硝化液回流泵进水口相连;
所述化学除磷区出水口通过管道与所述斜板沉淀区配水管连接;所述斜板沉淀区出水口与所述反冲洗水存储区通过管道连接;所述反冲洗水存储区出水口与所述砂滤过滤区进水口连接。
2.根据权利要求1所述的一种一体化MagBR-MBBR磁性生物膜污水处理装置，其特征在于，所述缺氧反硝化区的侧上部箱体上设置有进水漏斗，内部设置有生物填料，底部设置有潜水搅拌器。
3.根据权利要求1所述的一种一体化MagBR-MBBR磁性生物膜污水处理装置，其特征在于，所述好氧磁性生物反应区内装填有磁性生物膜载体。
4.根据权利要求3所述的一种一体化MagBR-MBBR磁性生物膜污水处理装置，其特征在于，所述好氧磁性生物反应区出水口设置有磁性生物膜载体截留装置。
5.根据权利要求1所述的一种一体化MagBR-MBBR磁性生物膜污水处理装置，其特征在于，所述设备间还包括除磷加药装置，所述化学除磷区通过管道与所述除磷加药装置连接。
6.根据权利要求1所述的一种一体化MagBR-MBBR磁性生物膜污水处理装置，其特征在于，所述设备间还包括反冲洗水泵，所述反冲洗水存储区通过所述反冲洗水泵与所述砂滤过滤区的底部连接。
7.根据权利要求1所述的一种一体化MagBR-MBBR磁性生物膜污水处理装置，其特征在于，所述设备间还包括鼓风机，所述鼓风机通过空气管道分别与所述好氧磁性生物膜反应区内曝气装置、所述化学除磷区内的曝气装置和所述反冲洗水泵出水管道连接。
8.根据权利要求1所述的一种一体化MagBR-MBBR磁性生物膜污水处理装置，其特征在于，所述设备间还包括紫外线消毒装置。
说明书
一种一体化MagBR-MBBR磁性生物膜污水处理装置
技术领域
本专利涉及一种一体化MagBR-MBBR磁性生物膜污水处理装置，是一种适用于农村、城镇分散式污水的一体化污水处理装置，属于水污染防治领域。
背景技术
目前我国污水处理排放量与排放总量的严重失调，大量污水进入自然水体导致了严重的水环境污染，使已十分严重的水资源短缺状况更加严峻。随着水资源的不断紧缺和对环境污染治理的不断加强，人们已经开始关注对排水管网未普及的城镇社区、旅游风景区、农村城镇分散式点源污水等中小流量生活污水的处理，该类污水的特点是水量小且较为分散，而且没有配置收集管网，很难建造常规的污水处理厂进行统一处理及管理。社会上现有的处理生活污水的技术如A/O、A2/O、SBR、氧化沟、生物接触氧化、生物滤池、MBR、等工艺存在污水收集难、管网投资高、工艺流程长、占地面积大、操作复杂、设备后期维护管理的缺陷，不适合处理该类生活污水，使其难以推广普及。鉴于土地资源越来越宝贵的当今社会，急需开发一种处理效率高、操作、运行简便、体积小且能就地安装的一体化污水处理装置。
实用新型内容
本实用新型的发明目的在于：针对现有技术存在的上述问题，提供一种将生物膜、化学除磷、斜板沉淀、过滤高度集成化的，适用于农村、城镇分散式点源的中小型规模的一体化污水处理装置，具有抗冲击负荷强、占地面积小、结构紧凑、外形美观、安装灵活、自动化程度高、维护操作简便，实现无人值守、出水脱氮除磷效果好等优点。
为了实现上述目的，本实用新型采用的技术方案为：

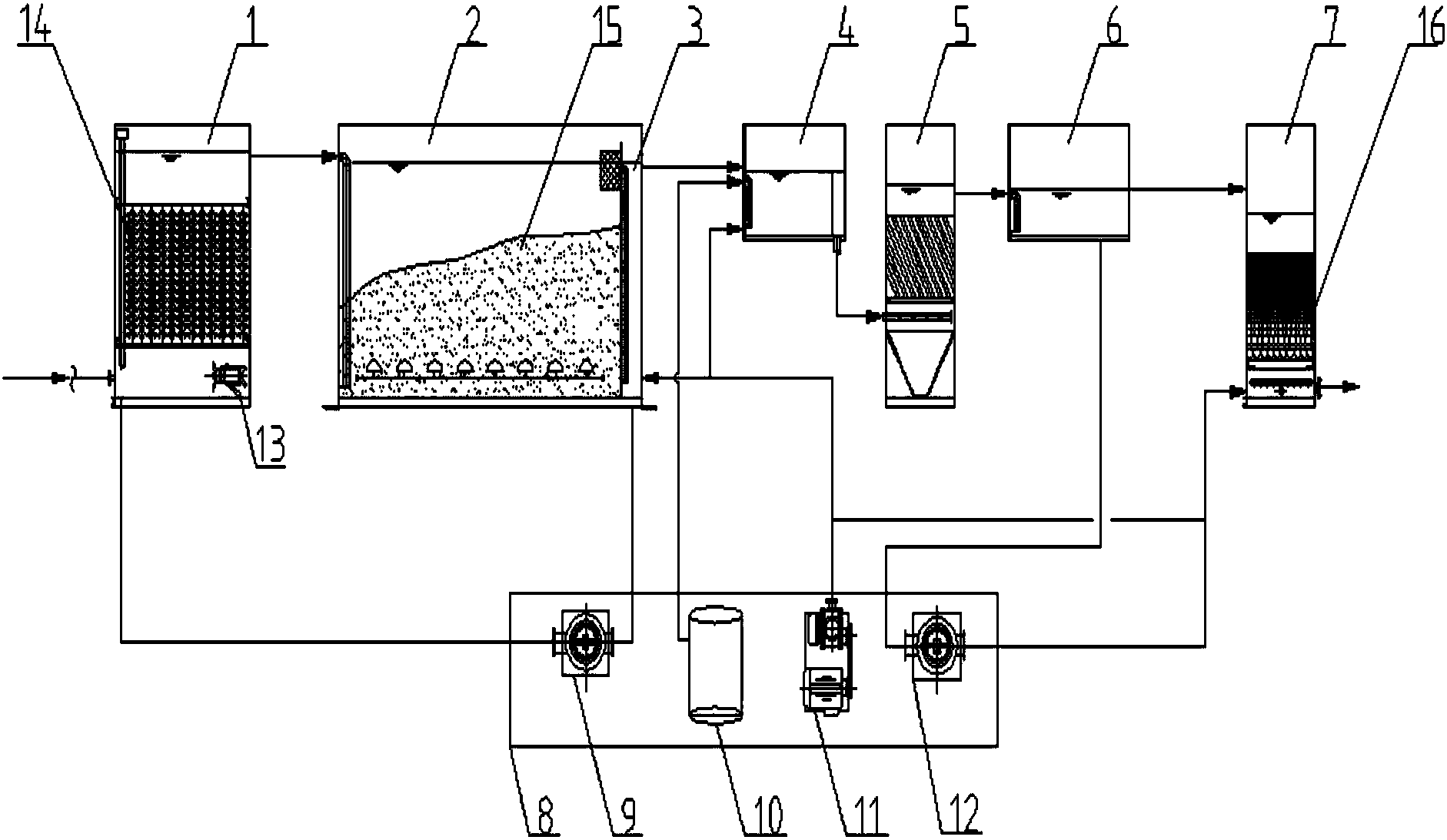

一种一体化MagBR-MBBR磁性生物膜污水处理装置，该装置包括：缺氧反硝化区，好氧磁性生物反应区，硝化液回流区，化学除磷区，斜板沉淀区，砂滤过滤区，反冲洗水存储区和设备间;所述各区域由隔板将集装箱箱体内腔依次隔断而成;
进水通过管道或沟渠进入所述缺氧反硝化区;所述缺氧反硝化区出水口至所述好氧磁性生物反应区进水口之间通过管道连接;所述硝化液回流区进水管道与所述好氧磁性生物膜反应区出水口通过管道连接;所述硝化液回流区出水口管道分两路，通过阀门进行切换，一路与所述化学除磷区进水口相连，另一路与硝化液回流泵进水口相连;所述化学除磷区出水口通过管道与所述斜板沉淀区配水管连接;所述斜板沉淀区出水口与所述反冲洗水存储区通过管道连接;所述反冲洗水存储区出水口与所述砂滤过滤区进水口连接;
作为本实用新型的优选方案，所述缺氧反硝化区的侧上部箱体上设置有进水漏斗，内部设置有反硝化菌挂膜填料，底部设置有潜水搅拌器。污水能够和回流的硝化液充分混合，实现脱氮目的。
作为本实用新型的优选方案，所述好氧磁性生物反应区内装填有磁性生物挂膜载体。极大的增加了微生物活性，提高了系统处理负荷。
作为本实用新型的优选方案，所述好氧磁性生物反应出水口设置有磁性生物膜载体截留装置。经截留后的硝化液自流进硝化回流区，通过回流泵实现硝化液回流。
作为本实用新型的优选方案，所述设备间还包括除磷加药装置，所述化学除磷区通过管道与所述除磷加药装置连接。作为生化工艺来说，单靠生物除磷，很难实现出水总磷达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标排放标准。通过设置有化学除磷装置，在生物除磷效果不好的情况下采用化学除磷正真实现了脱氮除磷效果。确保出水水质的稳定性。
作为本实用新型的优选方案，所述设备间还包括反冲洗水泵，所述反冲洗水存储区通过所述反冲洗水泵与所述砂滤过滤区的底部连接。从而实现对砂滤进行反冲洗。
作为本实用新型的优选方案，所述设备间还包括鼓风机，所述鼓风机通过空气管道分别与所述好氧磁性生物膜反应区内曝气装置、所述化学除磷区内的曝气装置和所述反冲洗水泵出水管道连接。实现对砂滤的气水联合反冲洗，从而能够更好对砂滤进行清洗，避免砂滤板结，污染。
作为本实用新型的优选方案，所述设备间还包括紫外线消毒装置，通过消毒处理，进一步地确保出水水质的稳定性。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型提供的污水处理装置由于采用了一体化设计，具有抗冲击能力强，性能稳定，运行可靠的优点。可快速适应水质变化。
2、本实用新型提供的污水处理装置中的生化段采用好氧生物膜工艺，在好氧移动区内设有磁性生物膜载体，极大的增加了微生物活性，提高了系统处理负荷，减少了设备占地面积，比传统工艺减少50%的占地面积。
3、本实用新型提供的污水处理装置后端采用斜板沉淀结合砂滤过滤工艺实现泥水分离，不仅保证了设备出水水质的稳定性，而且相对于MBR膜工艺来说，减少了对膜的维护，清洗。非常适合管理能力不强的分散式点源污水治理。
4、本实用新型提供的污水处理装置中砂滤过滤区通过反洗水泵、反洗电动阀与反洗水箱连接，通过PLC自控系统实现砂滤池自动反冲洗，自动运行。大大的提高了设备的自动化控制，可以实现无人值守，巡视监管的管理方式。
5、本实用新型提供的污水处理装置中好氧磁性生物反应区设有磁性生物载体截留装置，经截留后的硝化液自流进硝化回流区，通过回流泵实现硝化液回流。
6、本实用新型提供的污水处理装置中终端出水设置有紫外线消毒装置，确保出水水质的稳定性和可靠性。
