申请日2016.05.05
公开(公告)日2016.09.07
IPC分类号C02F9/04
摘要
一种稀释聚合物用油田污水处理装置。主要解决现有处理装置处理后污水矿化度高，不能满足配制聚合物需要的问题。其特征在于：预处理装置(1)上有来水管道和收油管道，预处理装置(1)依次与缓冲罐(2)、前增压泵(4)、澄清池(6)、降矿化度加药装置(5)、后增压泵(7)、固液分离装置(8)、储水罐(9)相连通，固液分离装置(8)下有排渣管，预处理装置(1)和澄清池(6)底部与集污池(3)相连通，集污池(3)与压滤机(10)相连通，压滤机(10)与澄清池(6)上面相连通，压滤机(10)有输出管道。该稀释聚合物用油田污水处理装置具有处理后污水矿化度低，能满足配制聚合物需要的特点。
权利要求书

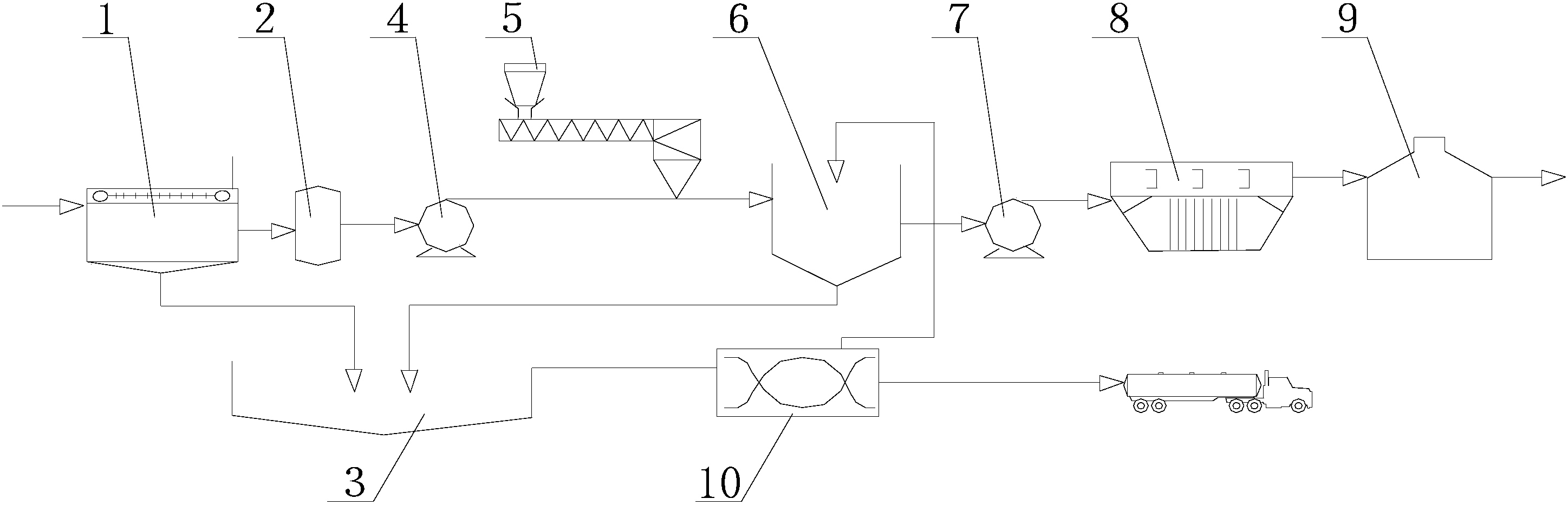

1.一种稀释聚合物用油田污水处理装置，包括预处理装置(1)、缓冲罐(2)、集污池(3)、前增压泵(4)、降矿化度加药装置(5)、澄清池(6)、后增压泵(7)、固液分离装置(8)、储水罐(9)及压滤机(10)，其特征在于：预处理装置(1)上有来水管道和收油管道，预处理装置(1)中部通过管道与缓冲罐(2)相连通，缓冲罐(2)通过管道与前增压泵(4)相连通，前增压泵(4)通过管道与澄清池(6)相连通，前增压泵(4)与澄清池(6)之间并连有降矿化度加药装置(5)，澄清池(6)通过管道与后增压泵(7)相连通，后增压泵(7)通过管道与固液分离装置(8)相连通，固液分离装置(8)通过管道与储水罐(9)相连通，固液分离装置(8)下有排渣管，预处理装置(1)和澄清池(6)底部通过管道与集污池(3)相连通，集污池(3)通过管道与压滤机(10)相连通，压滤机(10)通过管道与澄清池(6)上面相连通，压滤机(10)输出管道与罐车相连通。
说明书
稀释聚合物用油田污水处理装置
技术领域
本实用新型涉及油田采油所用的处理装置，尤其是稀释聚合物用油田污水处理装置。
背景技术
在油田采油领域，为了节约水资源，需要将油田污水处理，处理后作为注水水源和作为配制聚合物的水源。由于三次采油聚合物的注入改变了油田采出水的特性，水驱含油污水处理站的处理液全部含聚合物，污水矿化度增高。由于污水的性质已发生了变化原有的处理工艺已不能满足需要，污水处理达标率下降，处理后的污水用于聚合物的稀释会导致配制聚合物严重降粘，不利于推广应用。
发明内容
为了解决现有处理装置处理后污水矿化度高，不能满足配制聚合物需要的问题。本实用新型提供一种稀释聚合物用油田污水处理装置。该稀释聚合物用油田污水处理装置具有处理后污水矿化度低，能满足配制聚合物需要的特点。
本实用新型的技术方案是：该稀释聚合物用油田污水处理装置包括预处理装置、缓冲罐、集污池、前增压泵、降矿化度加药装置、澄清池、后增压泵、固液分离装置、储水罐及压滤机。预处理装置上有来水管道和收油管道，预处理装置中部通过管道与缓冲罐相连通，缓冲罐通过管道与前增压泵相连通，前增压泵通过管道与澄清池相连通，前增压泵与澄清池之间并连有降矿化度加药装置，澄清池通过管道与后增压泵相连通，后增压泵通过管道与固液分离装置相连通，固液分离装置通过管道与储水罐相连通，固液分离装置下有排渣管，预处理装置和澄清池底部通过管道与集污池相连通，集污池通过管道与压滤机相连通，压滤机通过管道与澄清池上面相连通，压滤机输出管道与罐车相连通。
本实用新型具有如下有益效果：该稀释聚合物用油田污水处理装置由于采用预处理装置上有来水管道和收油管道，预处理装置中部通过管道与缓冲罐相连通，缓冲罐通过管道与前增压泵相连通，前增压泵通过管道与澄清池相连通，前增压泵与澄清池之间并连有降矿化度加药装置，澄清池通过管道与后增压泵相连通，后增压泵通过管道与固液分离装置相连通，固液分离装置通过管道与储水罐相连通，固液分离装置下有排渣管，预处理装置和澄清池底部通过管道与集污池相连通，集污池通过管道与压滤机相连通，压滤机通过管道与澄清池上面相连通，压滤机输出管道与罐车相连通的结构。因而降低处理后污水矿化度，满足配制聚合物需要。所以说该稀释聚合物用油田污水处理装置具有处理后污水矿化度低，能满足配制聚合物需要的特点。
