申请日2016.05.27
公开(公告)日2016.08.31
IPC分类号C02F9/12; A01G25/02
摘要
本发明公开了一种农业灌溉用超声波水处理装置，包括：第一管体;超声波发生器，其设置在第一管体侧壁的底部，所述超声波发生器与第一管体内部连通;磁体，其设置在所述第一管体内;蓄电池，其通过导线与所述超声波发生器连接用以对所述超声波发生器供电;以及太阳能光伏板，其通过导线与所述蓄电池连接，所述太阳能光伏板通过支架设置在第一管体侧壁的上方。本发明作用于流过的灌溉水，对灌溉水既形成磁场又形成超声振动，两者共同对灌溉水起作用，增加灌溉效率，提高水的吸收率，节约用水，增加产量。

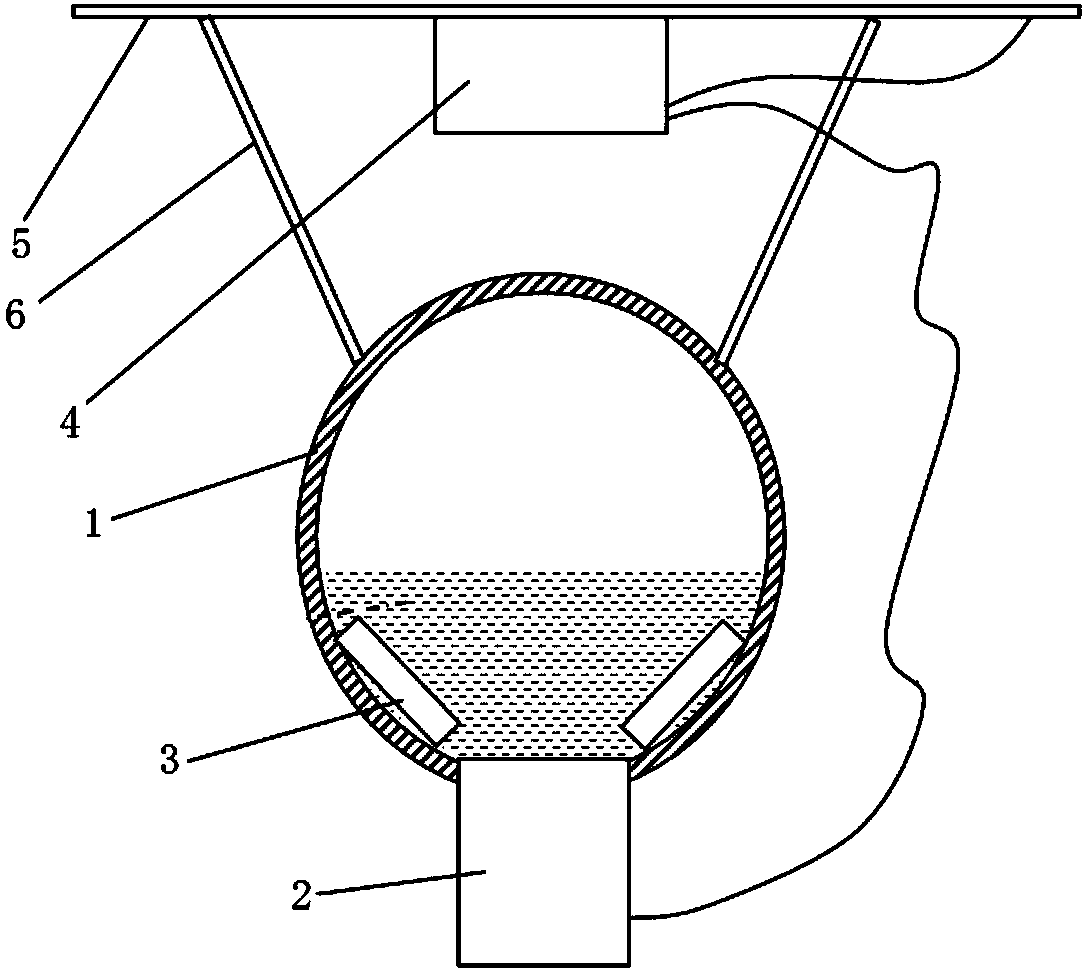

摘要附图
权利要求书
1.一种农业灌溉用超声波水处理装置，其特征在于，包括：
第一管体;
超声波发生器，其设置在第一管体侧壁的底部，所述超声波发生器与第一管体内部连通;
磁体，其设置在所述第一管体内;
蓄电池，其通过导线与所述超声波发生器连接用以对所述超声波发生器供电;以及
太阳能光伏板，其通过导线与所述蓄电池连接，所述太阳能光伏板通过支架设置在第一管体侧壁的上方。
2.如权利要求1所述的农业灌溉用超声波水处理装置，其特征在于，所述超声波发生器上设置有超声波变幅杆。
3.如权利要求1所述的农业灌溉用超声波水处理装置，其特征在于，所述磁体设置在超声波发生器的超声波辐射面内。
4.如权利要求1或3任意一项所述的农业灌溉用超声波水处理装置，其特征在于，所述磁体包括第一圆筒形磁体和第二圆筒形磁体，所述第一圆筒形磁体套设在所述第二圆筒形磁体外，第一圆筒形磁体的内周面与第二圆筒形磁体二的外周面对置设置，且两者之间具有间隔，所述第一圆筒形磁体设置在第一管体内壁上，所述第一圆筒形磁体和第二圆筒形磁体之间通过一圆环片固定，所述圆环片上沿周向均匀设置有多个供水流过的通孔。
5.如权利要求4所述的农业灌溉用超声波水处理装置，其特征在于，所述第一圆筒形磁体和所述第二圆筒形磁体由永磁材料制成。
6.如权利要求1所述的农业灌溉用超声波水处理装置，其特征在于，还包括：旋转盘，其中心通过一支杆固定在所述超声波发生器和所述磁体之间的第一管体内侧壁的底部上，所述旋转盘可转动地设置在所述支杆上，所述旋转盘上设置多个叶片。
7.如权利要求1所述的农业灌溉用超声波水处理装置，其特征在于，还包括：第一管体的进水端连接一根第二管体，所述第二管体内远离所述第一管体的方向依次设置有石英砂过滤器和过滤网。
8.如权利要求7所述的农业灌溉用超声波水处理装置，其特征在于，还包括：设置在所述过滤网和所述石英砂过滤器之间的第二管体的侧壁上的两组高压喷嘴，两组高压喷嘴分别设置在第二管体侧壁的上方和下方，所述高压喷嘴朝向所述石英砂过滤器设置，高压喷嘴的嘴部设置在第二管体的内部，所述高压喷嘴的尾部设置在第二管体的外部，所述高压喷嘴通过管道与高压水泵连接。
9.如权利要求8所述的农业灌溉用超声波水处理装置，其特征在于，每组高压喷嘴包括多个高压喷嘴，所述高压喷嘴与第二管体轴向夹角为15-75°。
10.如权利要求8所述的农业灌溉用超声波水处理装置，其特征在于，所述第二管体上远离所述高压喷嘴且靠近第二管体出水口端依次设置有垂直于所述第二管体且与所述第二管体连通的支管和控制第二管体水流开关的控制阀门，所述支管上也设置有阀门。
说明书
农业灌溉用超声波水处理装置
技术领域
本发明涉及农业灌溉设备领域。更具体地说，本发明涉及一种农业灌溉用超声波水处理设备。
背景技术
随着经济的发展，农业在我们生活中占据着越来越重要的作用，目前全国大多的地区的都会出现干旱的情况，人们为了农业的产量，都会使用灌溉装置来对农田进行灌溉，普通的灌溉装置只是能给农田进行水的补给。农业灌溉用水有的是河水，也有的是山泉水，自然未经过处理的水多是大分子团的非活性水。水对我国广大农村来说十分宝贵，有的地方特别是处于干旱季节更是惜水如油。因此，如何提高农作物对水的吸收率从而提高水资源的利用率是目前农业研究的一个重要课题。
发明内容
本发明的目的是提供一种农业灌溉用超声波水处理装置，该装置能将灌溉水活性化从而提高农作物对水的吸收率，提高水资源的利用率，节约用水。
为了实现根据本发明的这些目的和其它优点，提供了一种农业灌溉用超声波水处理装置，包括：
第一管体;
超声波发生器，其设置在第一管体侧壁的底部，所述超声波发生器与第一管体内部连通;
磁体，其设置在所述第一管体内;
蓄电池，其通过导线与所述超声波发生器连接用以对所述超声波发生器供电;以及
太阳能光伏板，其通过导线与所述蓄电池连接，所述太阳能光伏板通过支架设置在第一管体侧壁的上方。
优选的是，其中，所述超声波发生器上设置有超声波变幅杆。
优选的是，其中，所述磁体设置在超声波发生器的超声波辐射面内。
优选的是，其中，所述磁体包括第一圆筒形磁体和第二圆筒形磁体，所述第一圆筒形磁体套设在所述第二圆筒形磁体外，第一圆筒形磁体的内周面与第二圆筒形磁体二的外周面对置设置，且两者之间具有间隔，所述第一圆筒形磁体设置在第一管体内壁上，所述第一圆筒形磁体和第二圆筒形磁体之间通过一圆环片固定，所述圆环片上沿周向均匀设置有多个供水流过的通孔。
优选的是，其中，所述第一圆筒形磁体和所述第二圆筒形磁体由永磁材料制成。
优选的是，其中，还包括：旋转盘，其中心通过一支杆固定在所述超声波发生器和所述磁体之间的第一管体内侧壁的底部上，所述旋转盘可转动地设置在所述支杆上，所述旋转盘上设置多个叶片。
优选的是，其中，还包括：第一管体的进水端连接一根第二管体，所述第二管体内远离所述第一管体的方向依次设置有石英砂过滤器和过滤网。
优选的是，其中，还包括：设置在所述过滤网和所述石英砂过滤器之间的第二管体的侧壁上的两组高压喷嘴，两组高压喷嘴分别设置在第二管体侧壁的上方和下方，所述高压喷嘴朝向所述石英砂过滤器设置，高压喷嘴的嘴部设置在第二管体的内部，所述高压喷嘴的尾部设置在第二管体的外部，所述高压喷嘴通过管道与高压水泵连接。
优选的是，其中，每组高压喷嘴包括多个高压喷嘴，所述高压喷嘴与第二管体轴向夹角为15-75°。
优选的是，其中，所述第二管体上远离所述高压喷嘴且靠近第二管体出水口端依次设置有垂直于所述第二管体且与所述第二管体连通的支管和控制第二管体水流开关的控制阀门，所述支管上也设置有阀门。
本发明至少包括以下有益效果：
(1)本发明的装置作用于流过的灌溉水，对灌溉水既形成磁场又形成超声振动，两者共同对灌溉水起作用，增加灌溉效率，提高水的吸收率，节约用水，增加产量;
(2)本发明的磁体能形成强磁场，灌溉水从强磁场中流过增加了水的磁性，有助于水在生物体内有序运动，进一步提高水的吸收率;
(3)本发明具有过滤装置，能防止水中的杂质堵塞超声波过滤器。
本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。
