申请日2016.05.05
公开(公告)日2016.11.23
IPC分类号E03B1/04; E03C1/122; C02F1/40
摘要
本实用新型属于移动厕所领域，具体涉及一种家庭厕所污水二次利用系统，包括污水收集总管、水箱、液位传感器、注水控制器和注水控制阀，所述液位传感器、注水控制器和注水控制阀依次连接，所述液位传感器置于所述水箱内;所述污水收集总管的上面设有若干个污水收集管接头，所述水箱的底部从左往右倾斜向下，且所述水箱的底部最右端设有排污管，所述排污管的底部设有可拆卸的堵头;所述水箱内还设有抽水管，所述抽水管通过水泵与注水控制阀相连，所述注水控制阀的另一侧连接有自来水供水管，本实用新型可以实现多种污水的自动收集，污水中固体杂质和沉淀容易清理不变臭，可自动加水冲厕，安全环保，大大节约水资源，实现了家庭用水的二次使用。
权利要求书
1.家庭厕所污水二次利用系统，包括污水收集总管、水箱、液位传感器、注水控制器和注水控制阀，所述液位传感器、注水控制器和注水控制阀依次连接，所述液位传感器置于所述水箱内;其特征在于：所述污水收集总管的上面设有若干个污水收集管接头，所述水箱的底部从左往右倾斜向下，且所述水箱的底部最右端设有排污管，所述排污管的底部设有可拆卸的堵头;所述水箱内还设有抽水管，所述抽水管通过水泵与注水控制阀相连，所述注水控制阀的另一侧连接有自来水供水管。
2.根据权利要求1所述的家庭厕所污水二次利用系统，其特征在于：所述污水收集管接头为1-3个。
3.根据权利要求1所述的家庭厕所污水二次利用系统，其特征在于：所述污水收集管接头为2个。
4.根据权利要求1所述的家庭厕所污水二次利用系统，其特征在于：所述水箱的左侧一端设有冲污管。
5.根据权利要求4所述的家庭厕所污水二次利用系统，其特征在于：所述水箱内于所述冲污管的上方设有过滤网，所述污水收集总管插入水箱内并开口于所述过滤网的下方。
6.根据权利要求5所述的家庭厕所污水二次利用系统，其特征在于：所述过滤网为50-100目。
说明书
家庭厕所污水二次利用系统
技术领域
本实用新型属于移动厕所领域，具体涉及一种家庭厕所污水二次利用系统。
背景技术
家庭当中，每天都会使用大量水资源，如洗菜、洗衣、洗手等等，这些水直接排出到下水道将会造成极大的浪费。如果可以将这些水收集起来，用来冲厕所而进行二次利用，这将极大地节省了水资源。但是直接用水盆接了存在水桶里，用的时候人工用缸子舀起来冲费时费力，并且水中这些水含有较多的固体杂质和沉淀不易清理，经过几天容易变臭，这些都影响着污水的二次使用。
实用新型内容
本实用新型提供了一种家庭厕所污水二次利用系统，解决了污水的自动收集，污水固体杂质和沉淀不易清理和自动加水的技术问题。

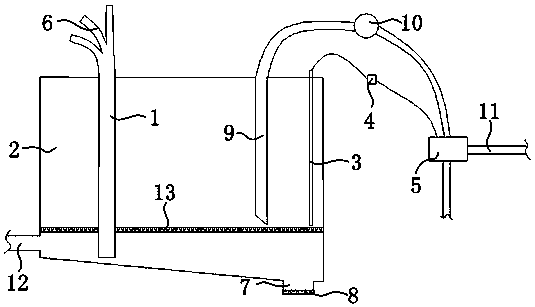

家庭厕所污水二次利用系统，包括污水收集总管、水箱、液位传感器、注水控制器和注水控制阀，所述液位传感器、注水控制器和注水控制阀依次连接，所述液位传感器置于所述水箱内;所述污水收集总管的上面设有若干个污水收集管接头，所述水箱的底部从左往右倾斜向下，且所述水箱的底部最右端设有排污管，所述排污管的底部设有可拆卸的堵头;所述水箱内还设有抽水管，所述抽水管通过水泵与注水控制阀相连，所述注水控制阀的另一侧连接有自来水供水管。
所述污水收集管接头为1-3个。
所述污水收集管接头为2个。
所述水箱的左侧一端设有冲污管。
所属水箱内于所述冲污管的上方设有过滤网，所述污水收集总管插入水箱内并开口于所述过滤网的下方。
所述过滤网为50-100目。
本实用新型的有益技术效果：本实用新型包括可存水的水箱、液位传感器和注水控制阀等，因此可以通过检测水箱内存水多少而自动选择用二次利用水还是自来水进行冲厕所;本实用新型的污水收集总管上面设有若干个污水收集管接头，因此可以选择连接洗衣机、洗菜池、洗手池中的一个或多个，将生活用水收集起来，以备冲厕所用;本实用新型的水箱底部从左往右倾斜向下，且底部的最右端设有排污管即整个水箱最往下的地方设有排污管，并且排污管底部设有可拆卸的堵头，因此，生活用水收集之后，其中的固体杂质或者沉淀将会往右侧堆积，使用一段时间之后，将堵头卸下，水流将冲刷固体杂质或者沉淀冲排污管排出从而达到清理的效果;在清理固体杂质或者沉淀时，冲污管的设计，可以提供清洁的水流清洗水箱底部，将冲污管设计到最左侧的侧面，即倾斜坡的上方一侧，能够使水箱底部的清理效果更好并且清理更简便;而将过滤网设在冲污管和污水收集总管底部开口的上方，首先保证了不影响冲污管的使用，并且污水中的固体杂质或者沉积物不能漂流岛过滤网上方而引起冲厕不干净甚至堵塞。因此，本实用新型可以实现多种污水的自动收集，污水中固体杂质和沉淀容易清理不变臭，可自动加水冲厕，安全环保，大大节约水资源，对环境友善，实现了家庭用水的二次使用。
