申请日2016.05.05
公开(公告)日2016.11.23
IPC分类号B01D25/12
摘要
本实用新型涉及一种重金属废水处理压滤机，其特征在于：包括机架、止推板、过滤框、过滤板、纵梁、压紧板、油缸、烘干板和控制箱;所述过滤板的边缘嵌入在过滤框内，过滤板呈凹槽状;所述压紧板呈凸起状，与过滤板相配合并嵌入在过滤板的凹槽内，过滤板与压紧板之间设置有滤布;过滤板与压紧板之间采用的是凹凸型结构，使得滤饼全部位于过滤板中，放置滤饼在挤压的过程中防止向外渗漏，提高了压滤机的密封性，压滤效果更好;采用的烘干板在压滤过程中对压滤的环境进行升温，对压滤饼进行烘干，使得滤饼的水含量低于2.5%，提高了压滤机的压滤效率。
权利要求书

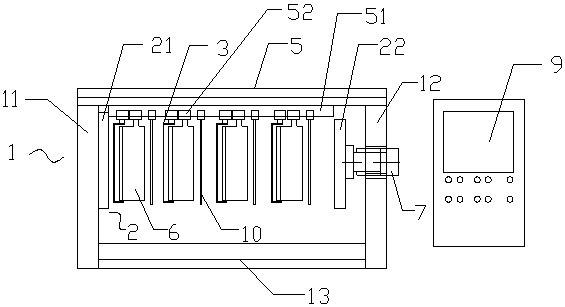

1. 一种重金属废水处理压滤机，其特征在于：包括机架、止推板、过滤框、过滤板、纵梁、压紧板、油缸、烘干板和控制箱;所述过滤板的边缘嵌入在过滤框内，过滤板呈凹槽状;所述压紧板呈凸起状，与过滤板相配合并嵌入在过滤板的凹槽内，过滤板与压紧板之间设置有滤布;
所述机架包括机架a和机架b，分别竖直设置在压滤机的两端，机架a和机架b的顶端通过纵梁相连，纵梁上设置有导轨，过滤框的顶端通过滑块连接在导轨上，过滤框沿着导轨的铺设方向移动;
所述止推板与机架平行，位于机架的内侧壁，止推板共有一对，其中一个止推板a固定在一侧的机架a上，止推板b与油缸相连，油缸垂直于机架b并穿过机架b推动止推板在水平方向上移动;
所述烘干板具有一对分别置于纵梁的两侧，且烘干板与纵梁平行，烘干板与控制箱相连。
2.根据权利要求1所述的一种重金属废水处理压滤机，其特征在于：所述过滤板与压紧板相互配合呈压紧机构，两相邻的压紧机构之间设置有隔板，隔板的顶端通过滑块连接在纵梁的导轨上，并沿着导轨的延伸方向移动。
3.根据权利要求1所述的一种重金属废水处理压滤机，其特征在于：所述机架a与机架b之间铺设有一滤液槽，将分离出的液体导出滤液机。
说明书
一种重金属废水处理压滤机
技术领域
本实用新型涉及过滤技术的设备领域，尤其涉及一种重金属废水处理压滤机。
背景技术
压滤机是一种低耗能、高效率间接性的加压过滤设备，用于各种悬浮液中的固体与液相进行分离的一种装置;它是依靠压紧板与过滤板直接的配合，将置于其中的重金属污水浆料包在滤布中，通过滤布来达到将固体与液相分离的目的，因其过滤过滤面积大和效率高的特点而被广泛的使用，现有的压滤机主要包括机架、横梁、止推板、带压紧板的油压装置以及多个滤板、滤框和滤布。这种结构的压滤机存在下列不足：密封性能差，浆液容易从滤板与滤框和滤布之间缝隙之间漏出，这些地方的泄漏浆液会进入下方的收集槽内，而降低过滤效果，且传统的压滤机没有烘干装置，导致滤饼中含有的水分较高，滤饼仍然呈膏状，难以清理，不利于从过滤机上卸下和运输。
实用新型内容
本实用新型要解决的技术问题是提供一种重金属废水处理压滤机，能够是滤饼中的含水量小于2.5%，提高金属废水处理污水压滤机的压滤效率,解决了传统压滤机滤饼中水分含量较高且滤饼呈膏状的情况。
为解决上述技术问题，本实用新型的技术方案为：一种重金属废水处理压滤机，其创新点在于：包括机架、止推板、过滤框、过滤板、纵梁、压紧板、油缸、烘干板和控制箱;所述过滤板的边缘嵌入在过滤框内，过滤板呈凹槽状;所述压紧板呈凸起状，与过滤板相配合并嵌入在过滤板的凹槽内，过滤板与压紧板之间设置有滤布;
所述机架包括机架a和机架b，分别竖直设置在压滤机的两端，机架a和机架b的顶端通过纵梁相连，纵梁上设置有导轨，过滤框的顶端通过滑块连接在导轨上，过滤框沿着导轨的铺设方向移动;
所述止推板与机架平行，位于机架的内侧壁，止推板共有一对，其中一个止推板a固定在一侧的机架a上，止推板b与油缸相连，油缸垂直于机架b并穿过机架b推动止推板在水平方向上移动;
所述烘干板具有一对分别置于纵梁的两侧，且烘干板与纵梁平行，烘干板与控制箱相连。
进一步的，所述过滤板与压紧板相互配合呈压紧机构，两相邻的压紧机构之间设置有隔板，隔板的顶端通过滑块连接在纵梁的导轨上，并沿着导轨的延伸方向移动。
进一步的，所述机架a与机架b之间铺设有一滤液槽，将分离出的液体导出滤液机。
本实用新型的优点在于：过滤板与压紧板之间采用的是凹凸型结构，使得滤饼全部位于过滤板中，放置滤饼在挤压的过程中防止向外渗漏，提高了压滤机的密封性，压滤效果更好;
采用的烘干板在压滤过程中对压滤的环境进行升温，对压滤饼进行烘干，使得滤饼的水含量低于2.5%，提高了压滤机的压滤效率，改善了原来的压滤机滤饼为膏状难以清理的情况。
