申请日2016.05.28
公开(公告)日2017.12.05
IPC分类号C02F9/02
摘要
本发明公开了一种改进的雨水处理回用装置，主要用于净化雨水并进行高效利用，属于水质处理领域。一种改进的雨水处理回用装置，包括格栅除污装置，该格栅除污装置一端设有进水口，另一端连接有搅拌装置，所述搅拌装置与平板膜微滤装置连接，该平板膜微滤装置末端设有出水口，所述平板膜微滤装置与所述搅拌装置之间设有回流管道，所述平板膜微滤装置通过储水箱进水管连接有储水箱，该储水箱通过回用水管连接出水口，所述储水箱进水管上设有第一阀门，所述回用水管上设有第二阀门。本发明可以在雨季存储处理的多余雨水，并在无雨季节使用储水箱中存储的雨水，从而高效地利用了雨水，节约了水资源。

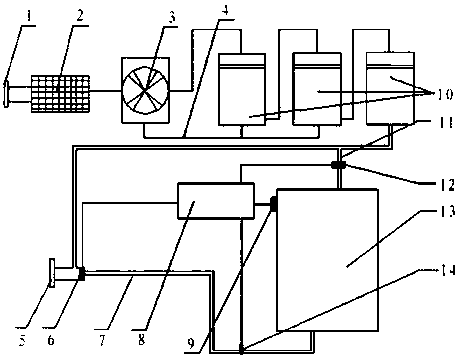

摘要附图
权利要求书
1.一种改进的雨水处理回用装置，包括格栅除污装置，该格栅除污装置一端设有进水口，另一端连接有搅拌装置，所述搅拌装置与平板膜微滤装置连接，该平板膜微滤装置末端设有出水口，所述平板膜微滤装置与所述搅拌装置之间设有回流管道，其特征在于，所述平板膜微滤装置通过储水箱进水管连接有储水箱，该储水箱通过回用水管连接出水口;所述储水箱进水管上设有第一阀门;所述回用水管上设有第二阀门。
2.根据权利要求1所述的一种改进的雨水处理回用装置，其特征在于，所述储水箱设有液位感应装置;所述出水口设有用水感应装置;所述储水箱还设有控制所述第一阀门和所述第二阀门启闭的控制单元，该控制单元分别与所述液位感应装置和用水感应装置电连接。
说明书
一种改进的雨水处理回用装置
技术领域
本发明属于水质处理装置领域，具体涉及一种能储存处理雨水并进行高效利用的雨水处理回用改进装置。
背景技术
随着经济的高速发展，水资源出现了严重的匮乏，这是因为我国用水的污染速度远快于环境的自净速度。据相关数据统计，我国人均水资源仅为世界人均水平的四分之一，水资源的短缺已经成为严重制约我国国民经济发展的重要因素。
为树立科学发展观，建设节约型社会，采用科学的技术手段对污水进行回收利用是非常有效的方法，但是对于人们的日常生活来说，采用这些设备成本明显太高。为改变这种状况，人们开始对污染程度低得多的雨水进行处理从而回收利用。目前大多数雨水都是通过泄水道排到下水道，这造成水资源的极大浪费，而日常生活中绿化、洒扫、洗车、冲厕时所用水对于水质并不要求太高。通过对雨水的收集并回用不但可以缓解汛期下水道的排水压力，而且也节约了自来水。
中国专利CN 202246303提供了一种一体化雨水回用装置，该装置包括格栅除污装置，和与其连接的搅拌装置，所述搅拌装置与平板膜微滤装置连接，该平板膜微滤装置与所述搅拌装置之间设有回流槽。该发明通过格栅除污装置过滤掉较大的颗粒物，然后在搅拌装置中添加混凝剂使水中的细小悬浮物和胶体物质凝结成较大的絮体，再通过平板膜微滤装置进行多级过滤，最后得到满足水质要求的雨水。
由于该装置主要对雨季的雨水进行处理，因此如果在无雨季节时，此装置也就不能派上用场，并且当雨量较大时，多余的雨水只能通过出水口的溢流管排出，不能进行储存，造成了水资源的浪费，而到缺水的时候，却没有雨水可用。
发明内容
针对现有技术中存在的上述不足，本发明提供了一种能够对多余的雨水进行储存并高效使用的雨水处理回用装置。
为实现上述技术目的，本发明采用的技术方案如下：
一种改进的雨水处理回用装置，包括格栅除污装置，该格栅除污装置一端设有进水口，另一端连接有搅拌装置，所述搅拌装置与平板膜微滤装置连接，该平板膜微滤装置末端设有出水口，所述平板膜微滤装置与所述搅拌装置之间设有回流管道，所述平板膜微滤装置通过储水箱进水管连接有储水箱，该储水箱通过回用水管连接出水口，所述储水箱进水管上设置有第一阀门，所述回用水管上设有第二阀门。
基于上述技术方案的发明可以将平板膜微滤装置处理后的多余雨水进行存储，当需要用水时，则可以利用储水箱中储存的雨水，通过第一阀门和第二阀门的设置则可以有效控制雨水的储存和使用。
优选地，所述储水箱设有液位感应装置，所述出水口设有用水感应装置，所述储水箱还设有控制所述第一阀门和所述第二阀门启闭的控制单元，该控制单元分别与所述液位感应装置和用水感应装置电连接。通过液位感应装置反馈到控制单元的信号，可以在存储箱液位到达指定位置时，控制第一阀门关闭;相同地通过用水感应装置反馈到控制单元的信号，可以在出水口需要用水时，控制第二阀门开启，释放储存箱的雨水供使用，该优选方案可以实现储水箱的自动化控制，能够进一步提高水资源的利用率。
本使用新型通过储水箱的设置，不但可以对多余的处理雨水进行存储，在需要用水时，则可以利用储水箱的雨水，并且通过控制单元智能地管理储水箱中雨水的收集和释放，高效地利用了水资源。
