申请日2016.05.05
公开(公告)日2016.10.05
IPC分类号C02F9/08
摘要
本实用新型提供了一种废水净化消毒装置的技术方案，包括壳体，所述壳体内设置有第一隔板和第二隔板，所述第一隔板位于所述第二隔板的上部，所述第一隔板上设置有过滤箱，所述第二隔板上设置有除臭箱，所述壳体的底板上设置有消毒箱。本实用新型采用壳体将过滤箱、除臭箱和消毒箱集中设置，整体占地面积小，移动方便，安全维护容易，而且能够高效、彻底的对污水进行处理，杀菌消毒效果好，具有很强的应用推广价值。
权利要求书

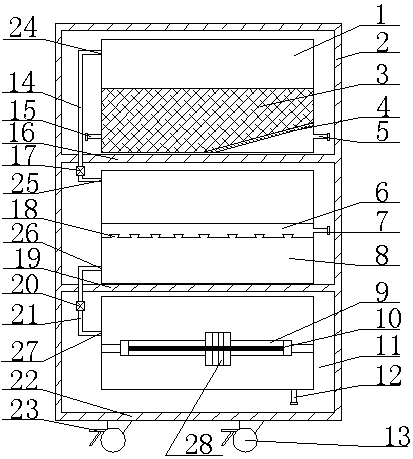

1.一种废水净化消毒装置，其特征是：包括壳体，所述壳体内设置有第一隔板和第二隔板，所述第一隔板位于所述第二隔板的上部，所述第一隔板上设置有过滤箱，所述第二隔板上设置有除臭箱，所述壳体的底板上设置有消毒箱;
所述过滤箱内设置有倾斜支撑板，所述倾斜支撑板的上部固定有过滤料，所述倾斜支撑板的下部的过滤箱侧壁上设置有进水口，所述过滤料上部的过滤箱侧壁上设置有出水口，所述出水口的下部设置有过滤料出口;
所述除臭箱的上端设置有进水口，所述除臭箱的下端设置有出水口，所述除臭箱的侧壁上设置有进气口，所述除臭箱内设置有与所述进气口相连通的臭氧分布器，所述臭氧分布器的下腔壁上均匀布置有出气孔，所述出气孔的截面形状为梯形且梯形的大边在上部;
所述消毒箱的上端设置有进水口，所述消毒箱的下端设置有出水口，所述消毒箱内设置有紫外灯光管，所述紫外灯光管安装在石英玻璃管内，所述石英玻璃管的两端固定在所述消毒箱的内壁上，所述石英玻璃管的管壁上滑动设置有清洗环;
所述过滤箱的出水口通过第一连接管与所述除臭箱的进水口连通，所述除臭箱的出水口通过第二连接管与所述消毒箱的进水口连通。
2.根据权利要求1所述的废水净化消毒装置，其特征是：所述第一连接管上设置有单向阀。
3.根据权利要求2所述的废水净化消毒装置，其特征是：所述第二连接管上设置有单向阀。
4.根据权利要求3所述的废水净化消毒装置，其特征是：所述第一隔板上设置有与所述第一连接管相匹配的通孔，所述第二隔板上设置有与所述第二连接管相匹配的通孔。
5.根据权利要求4所述的废水净化消毒装置，其特征是：所述壳体的底部设置有万向轮。
6.根据权利要求5所述的废水净化消毒装置，其特征是：所述万向轮上设置有锁紧机构。
说明书
一种废水净化消毒装置
技术领域
本实用新型涉及的是一种废水净化消毒装置。
背景技术
水是生命之源，虽然地球上70%是水，但是真正能被人利用的水却十分有限。随着科技的发展，水污染越来越严重，随着生活水平的提高，人们对环境保护的意识开始淡薄。为了有效的保护水资源，人们开始将废水净化后再使用。目前使用的处理废水的设备一般是用多级净化罐，各级净化罐位于同一平面上，各级净化罐之间通过水管连接，污水进行多级净化，但是其占地面积大，维护困难，处理效果也不理想，这就是现有技术所存在的不足之处。
发明内容
本实用新型所要解决的技术问题，就是针对现有技术所存在的不足，而提供一种废水净化消毒装置的技术方案。
本方案是通过如下技术措施来实现的：一种废水净化消毒装置，包括壳体，所述壳体内设置有第一隔板和第二隔板，所述第一隔板位于所述第二隔板的上部，所述第一隔板上设置有过滤箱，所述第二隔板上设置有除臭箱，所述壳体的底板上设置有消毒箱;
所述过滤箱内设置有倾斜支撑板，所述倾斜支撑板的上部固定有过滤料，所述倾斜支撑板的下部的过滤箱侧壁上设置有进水口，所述过滤料上部的过滤箱侧壁上设置有出水口，所述出水口的下部设置有过滤料出口;
所述除臭箱的上端设置有进水口，所述除臭箱的下端设置有出水口，所述除臭箱的侧壁上设置有进气口，所述除臭箱内设置有与所述进气口相连通的臭氧分布器，所述臭氧分布器的下腔壁上均匀布置有出气孔，所述出气孔的截面形状为梯形且梯形的大边在上部;
所述消毒箱的上端设置有进水口，所述消毒箱的下端设置有出水口，所述消毒箱内设置有紫外灯光管，所述紫外灯光管安装在石英玻璃管内，所述石英玻璃管的两端固定在所述消毒箱的内壁上，所述石英玻璃管的管壁上滑动设置有清洗环。
所述过滤箱的出水口通过第一连接管与所述除臭箱的进水口连通，所述除臭箱的出水口通过第二连接管与所述消毒箱的进水口连通。
本实用新型的进一步改进还有，所述第一连接管上设置有单向阀，防止过滤后的污水倒流回过滤箱。
本实用新型的进一步改进还有，所述第二连接管上设置有单向阀，防止了除臭杀菌后的污水倒流回除臭箱。
本实用新型的进一步改进还有，所述第一隔板上设置有与所述第一连接管相匹配的通孔，所述第二隔板上设置有与所述第二连接管相匹配的通孔。
本实用新型的进一步改进还有，所述壳体的底部设置有万向轮。
本实用新型的进一步改进还有，所述万向轮上设置有锁紧机构。
本方案的有益效果可根据对上述方案的叙述得知，本实用新型采用壳体将过滤箱、除臭箱和消毒箱集中设置，整体占地面积小，移动方便，安全维护容易，而且能够高效、彻底的对污水进行处理，杀菌消毒效果好，具有很强的应用推广价值。
由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。
